带保护圈四旋翼航拍无人机设计

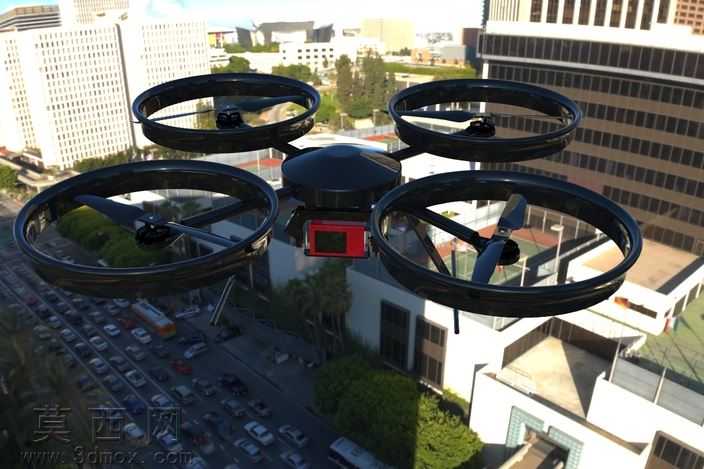

本作品为带导管螺旋桨保护圈的四旋翼航拍无人机三维设计，建模过程中首先梳理四旋翼无人机的核心结构逻辑，以中心飞控舱为核心向外延伸四根机臂，每根机臂末端对应一套独立的动力单元，整体采用对称式X型布局，保障飞行过程中的重心平衡与动力输出均匀性。建模阶段优先完成中心主机身的结构搭建，主机身上层为圆润弧面的飞控保护上盖，采用光滑哑光黑色塑料材质，曲面过渡自然无尖锐棱角，既可以降低飞行风阻，也能在轻微碰撞时缓冲冲击力；主机身下部预留模块化载荷安装位，本次设计搭载前置航拍模块，模块外壳采用红黑撞色设计，镜头区域做内凹防护处理，避免镜头直接磕碰受损。机臂部分采用轻量化的流线型截面设计，在保证结构强度的前提下尽可能缩减截面尺寸，降低飞行过程中的空气阻力，每根机臂与中心机身的连接位置做加强筋过渡处理，避免长期飞行震动导致机臂连接处出现结构疲劳。动力单元部分重点设计了导管式螺旋桨保护圈，保护圈为完整的环形薄壁结构，完全包裹住螺旋桨的旋转范围，保护圈内壁做光滑弧面处理，既可以在无人机碰撞障碍物时避免螺旋桨直接接触外物造成桨叶断裂，也能通过导管效应优化螺旋桨的气流场，提升动力效率；螺旋桨采用两叶式设计，桨叶带有合理的扭转角度与翼型曲面，建模时精准还原桨叶从桨根到桨尖的弦长变化与扭转角渐变，保障气动效率的合理性。材质渲染阶段，机身主体采用哑光磨砂工程塑料材质，还原消费级无人机常用的外壳材质质感，螺旋桨采用半哑光的高强度尼龙材质，带有细微的材质颗粒感，保护圈采用略带韧性的PC塑料材质，边缘做圆角钝化处理，航拍模块的镜头区域采用高透光玻璃材质，带有真实的环境反射效果，整体渲染场景采用城市高空环境，还原无人机实际作业时的使用场景，光影效果贴合自然日光，突出无人机的结构细节与材质质感。设计过程中充分考虑消费级航拍无人机的使用安全性，全包裹的桨叶保护圈设计尤其适合新手飞行与城市复杂环境下的作业场景，降低飞行事故的概率，整体结构模块化程度高，机臂、保护圈、载荷模块均可单独拆分，方便后续的结构迭代与零件替换，各部件的装配间隙预留合理，符合实际产品的生产装配公差要求。
