管壳式剖视结构换热设备三维设计

　　这款剖视展示的管壳式换热结构，在化工、暖通、能源回收、食品加工等多个工业场景中都有广泛应用，核心作用是实现两种不同温度流体之间的热量传递，既可以满足工艺生产中对介质温度的精准控制需求，也能回收生产过程中的废热预热待处理介质，降低整体生产能耗。从实际使用场景来看，这类结构常被用于蒸汽加热工艺水、循环冷却水降温工艺介质、余热回收系统中烟气与水的换热等工况，适配压力不超过2.5MPa、温度范围在-20℃到250℃之间的多数常规换热需求。

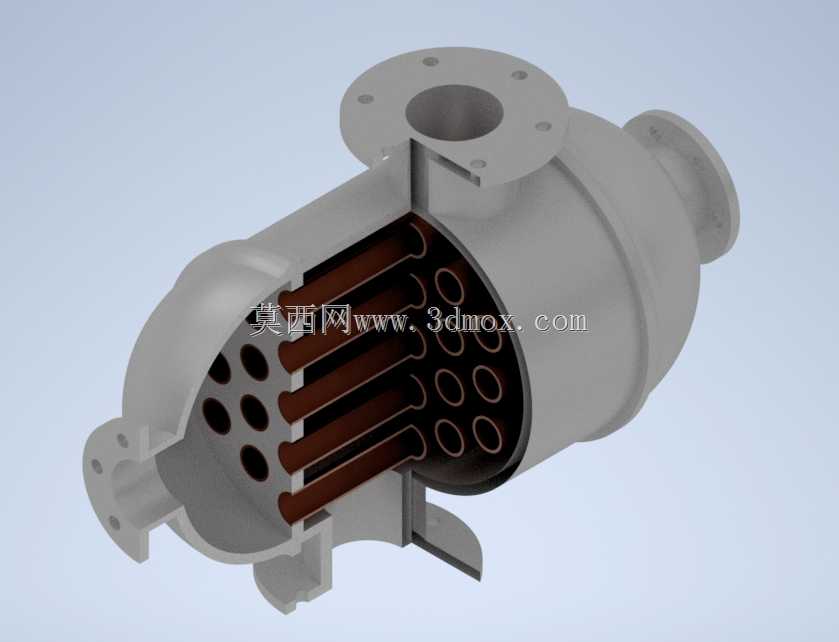

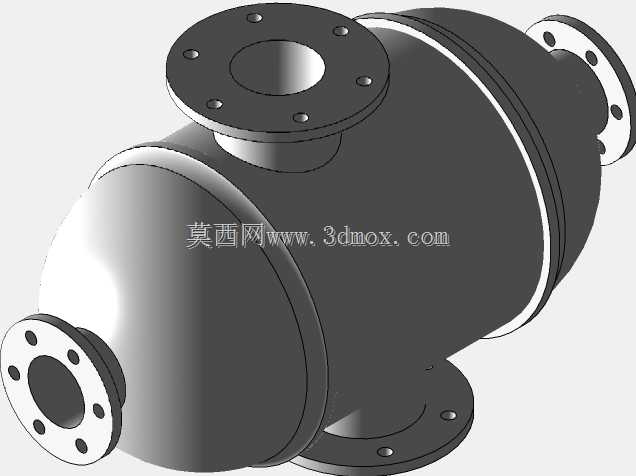

　　从结构设计思路来看，本次建模采用了剖视表达的方式，将内部管束、折流结构与外部筒体、接口法兰的装配关系完整呈现，方便结构设计人员快速理解内部流道的布置逻辑。外部筒体采用等径圆柱壳体设计，两端的封头结构采用标准椭圆封头形式，相比平封头能够更好地承受内部介质压力，降低壁厚设计冗余。顶部、侧部分别设置了不同通径的法兰接口，分别对应壳程与管程的介质进出通道，法兰的螺栓孔分布、密封面尺寸均参考常规压力容器法兰标准设计，能够直接与同规格的工业管道对接，不需要额外制作过渡连接件。底部设置的支撑脚结构，采用带安装孔的支腿形式，安装时可以通过膨胀螺栓直接固定在设备基础或者钢架平台上，支腿的高度预留了底部排净口的操作空间，方便后期维护时排空设备内部残留介质。

　　内部管束采用平行排列的光滑换热管设计，换热管与两端管板采用胀接加焊接的连接方式，既保证密封性能避免两种介质串流，也能承受管程与壳程之间的压差带来的轴向作用力。壳程内部设置的折流板采用弓形结构，按照等间距排布，能够引导壳程介质横向冲刷换热管束，避免介质直接从筒体与管束之间的缝隙短路流过，有效提升壳程侧的换热效率，同时折流板上的管孔还能对换热管起到径向支撑作用，避免换热管在介质长期冲刷下产生振动疲劳损坏。建模过程中对管束与管板的配合间隙、折流板与筒体内壁的间隙都做了符合工程实际的预留，没有出现过盈装配无法安装的干涉问题，所有密封面的位置都预留了垫片安装空间，符合实际设备的装配逻辑。

　　从安装边界来看，设备整体的轴向长度、筒体直径都参考了同规格常规换热器的尺寸比例，各个接口的伸出长度满足法兰螺栓安装的操作空间要求，侧部接口的角度设置考虑了管道排布的便利性，不会与周边设备、管道产生碰撞。支腿的安装孔间距按照常规设备安装的基础尺寸设计，选型人员可以直接根据接口通径、换热面积参数匹配对应的管道规格与基础尺寸，不需要再对安装接口做二次调整。在实际建模过程中，所有圆角、壁厚的设置都参考了压力容器设计的规范要求，筒体、封头、法兰的壁厚根据常规承压需求做了合理设置，既不会因为壁厚过薄导致强度不足，也不会因为壁厚过大造成材料浪费。对于换热管的排布，采用了正三角形排列方式，相比正方形排列能够在相同筒径下布置更多换热管，提升单位体积的换热面积，同时也预留了足够的管间间隙，方便壳程介质流动与后期清洗维护。
