管壳式列管换热设备三维结构设计

项目分类:换热器 发布时间:2022-01-13 ID:495625
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计

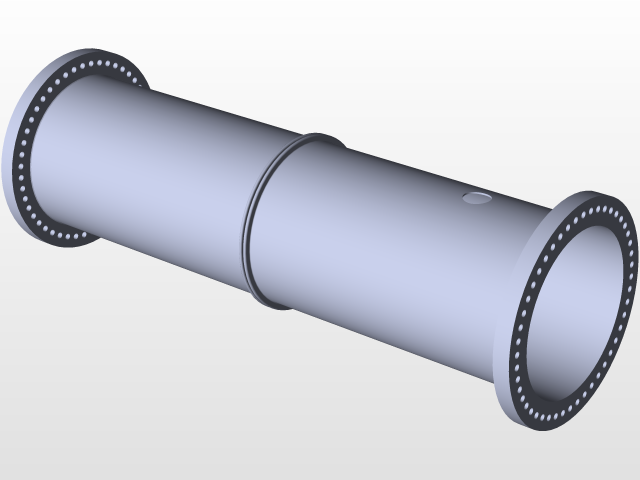

  在化工、能源、暖通、食品加工等诸多工业场景中,管壳式换热器始终是热量传递环节的核心通用设备,这套三维结构完整还原了固定管板式列管换热器的全装配细节,从管程、壳程的腔体分隔,到管板、折流板、管束、封头、接管、支座的每一处配合关系都做了精准建模,没有省略任何装配层级的结构特征。做这类设备建模的时候,首先要理清两种换热介质的流道走向:壳程介质走筒体内部、管束外侧的腔体,管程介质走换热管内部,两端的管板既要承担管束的固定定位作用,也要实现管程和壳程的压力密封,避免两种介质串流。模型里的折流板采用了常见的弓形缺口结构,安装时缺口方向交替排布,既可以支撑细长的换热管避免运行中产生振动形变,也能强制壳程介质在流动过程中反复横掠管束,

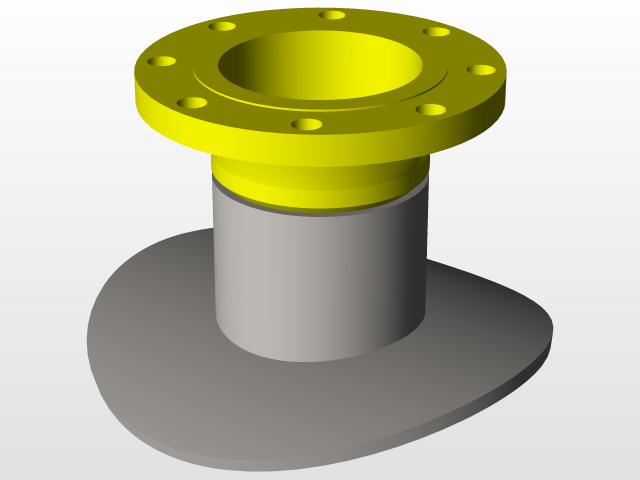

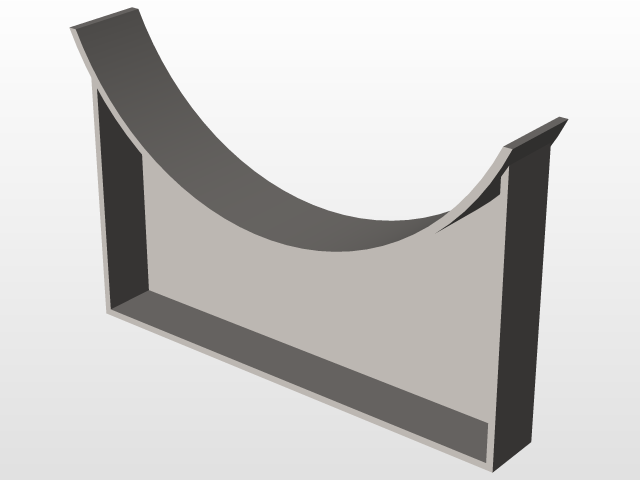

  把原本的层流状态打乱成湍流,大幅提升壳程侧的对流传热系数,这也是管壳式换热器换热效率高于简单套管换热的核心设计点。从安装边界来看,这套设备采用的是鞍式支座结构,两个支座分别布置在筒体靠近两端管板的位置,其中一个支座做了长圆孔设计,用来补偿设备运行时筒体受热产生的轴向热膨胀量,避免热应力拉裂管板焊缝或者损伤换热管与管板的连接接头。接管的布置也完全符合工程实际:壳程的进出口接管分别布置在筒体上下侧靠近两端管板的位置,管程的进出口接管布置在两端封头的轴向位置,所有接管端部都做了法兰连接结构,方便现场和工艺管道对接,法兰的密封面、螺栓孔排布都做了细节还原,建模时没有简化掉这些安装接口特征,

  方便后续做管道配管或者设备布置的时候直接提取接口坐标。两端的封头采用了椭圆形封头结构,相比平盖封头可以承受更高的工作压力,封头和管板之间采用法兰螺栓连接,方便后期检修的时候拆开封头清理换热管内壁的结垢,也方便对管束做泄漏检测。换热管和管板的连接采用了胀接加焊接的复合连接结构建模,这种结构既可以保证密封性能,也能承受管程和壳程之间的压差带来的轴向拉力,适合中高压工况下的换热需求。在实际选型应用中,这类固定管板式换热器适合两种换热介质温差不大、或者壳程介质结垢倾向低不需要经常抽出管束清理的场景,如果是温差更大的工况通常会在筒体上增加膨胀节结构,不过这套模型对应的是常规中等温差工况,所以没有设置膨胀节,

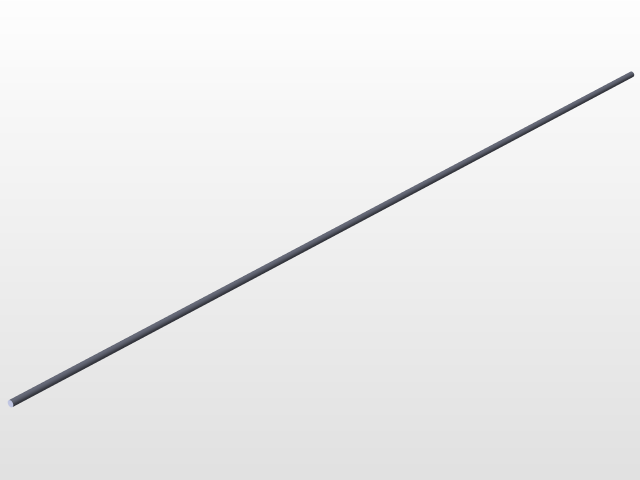

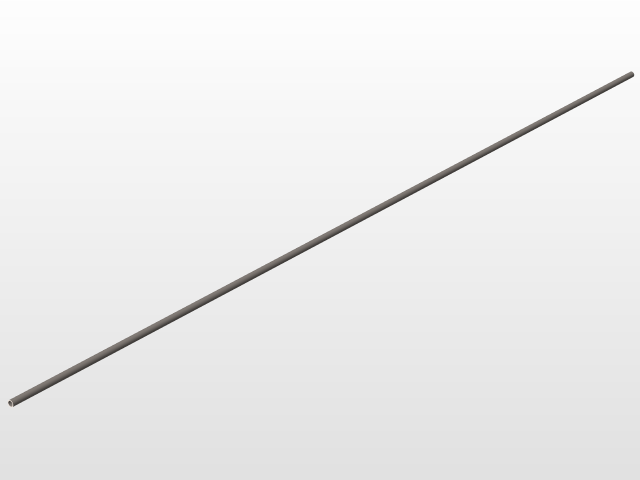

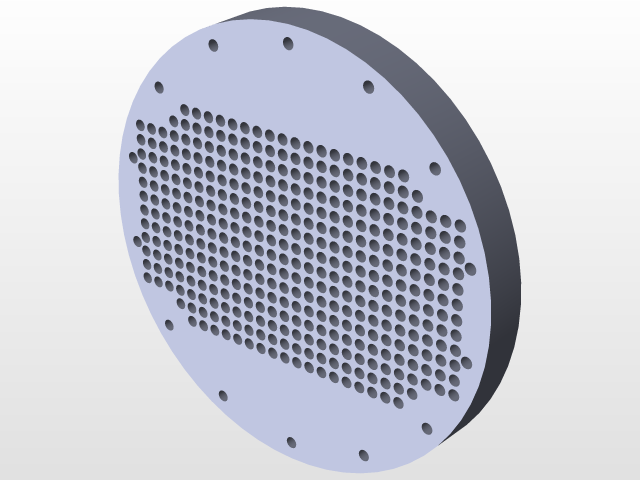

  靠鞍座的滑动结构和材料自身的形变能力就能补偿热变形。建模过程中对管束的排布做了等比例还原,采用正三角形布管方式,这种布管方式可以在相同的管板直径下布置更多的换热管,提升单位筒体体积下的换热面积,折流板的管孔和换热管之间保留了合理的装配间隙,既方便管束穿装,也不会因为间隙过大造成介质短路影响换热效果。设备的所有圆角、焊缝余量、支座的地脚螺栓孔位置都做了符合工程规范的处理,没有出现建模时常见的结构干涉问题,比如封头和管板法兰的螺栓孔完全对齐,鞍式支座的包角和筒体外径完全贴合,接管和筒体的相贯线做了平滑过渡,这些细节都能直接用于后续的工程出图、有限元应力分析或者虚拟装配仿真。对于刚接触压力容器设计的从业者来说,这套模型可以直观理解管壳式换热器的内部流道组织逻辑,搞清楚每一个结构部件对应的功能作用,避免设计时出现流道短路、热补偿不足、安装接口错位这类常见问题;对于做工厂三维布置的工程师来说,模型的外形尺寸、接口位置、安装支座尺寸都可以直接提取,不需要再重新建模核对结构,能大幅提升工艺布置的效率。实际生产中这类设备的筒体、封头通常采用钢板卷制或者冲压成型,换热管采用无缝钢管,管板采用锻件加工,所有承压部件的厚度都要根据设计压力、设计温度、介质腐蚀性来计算选取,这套模型的结构比例完全符合常规工程设计的取值范围,没有出现结构比例失调、部件尺寸违背工程常识的问题。
