离心流体输送用闭式叶轮结构设计

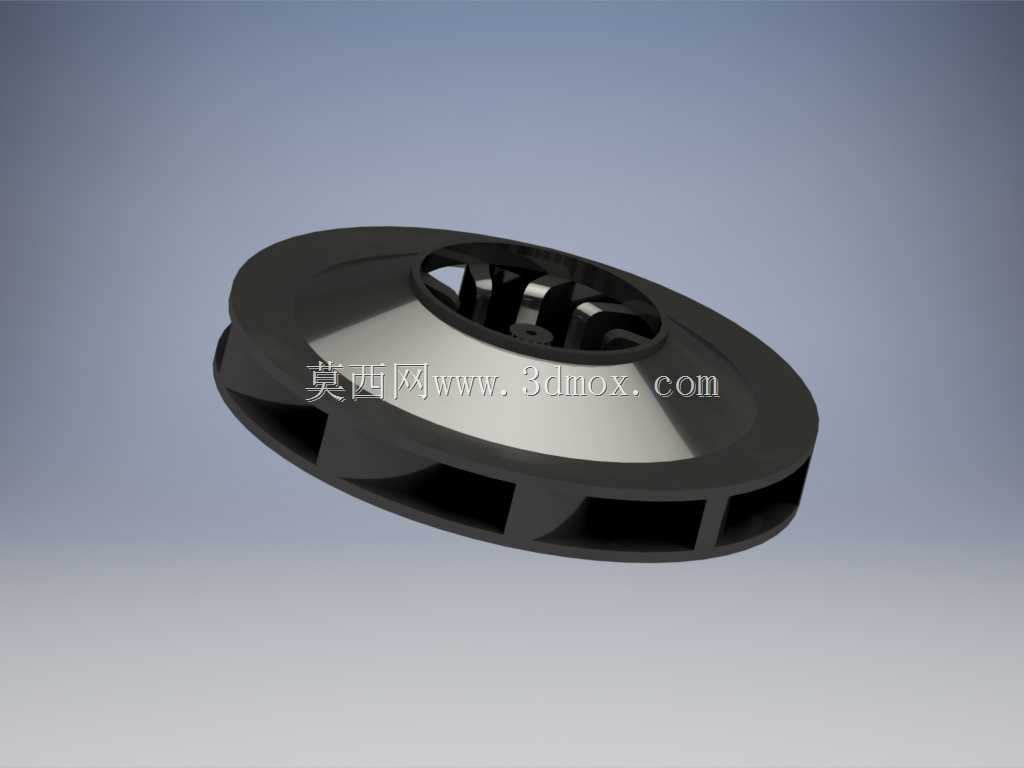

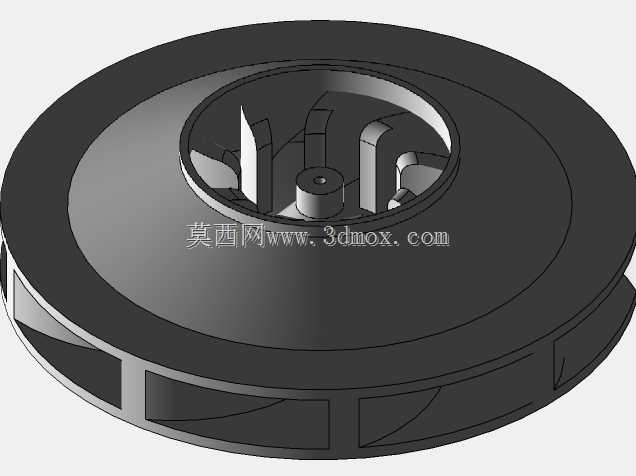

　　在流体输送类设备的核心过流部件设计中，闭式叶轮的结构合理性直接决定整台设备的运行效率与运行稳定性，这类叶轮普遍应用在清水离心泵、化工流程泵、中低压风机等需要稳定输送洁净流体的设备场景中，相比开式、半开式叶轮结构，闭式叶轮因为带有完整的前盖板与后盖板结构，流道处于完全封闭状态，在输送不含大颗粒杂质的流体时，能最大程度减少流体在叶片端部的泄漏回流损失，容积效率比同参数半开式叶轮高出8到12个百分点，适合对输送效率、运行噪音有明确要求的民用供水、工业循环水、暖通空调循环等工况。从结构设计逻辑来看，这款叶轮采用后弯式叶片布局，叶片型线按照等变角螺旋线进行顺滑过渡，流体从叶轮中心入口进入流道后，会沿着叶片型线逐步获得动能与压能，

　　整个流动过程中不会出现明显的流道突变，能有效降低叶轮内部的局部涡流损失，减少流体对叶片表面的冲刷磨损。叶轮的后盖板中心位置设计有与泵轴配合的轮毂安装位，配合面的公差带按照过渡配合选取，既可以保证运行过程中叶轮与轴的同轴度，避免高速旋转时出现动平衡超标问题，也能方便后期检修时的拆卸操作，轮毂端面还预留有轴端锁紧的螺纹孔位，安装时可以通过锁紧垫片与锁紧螺母将叶轮完全固定在轴端，防止设备启停过程中叶轮出现轴向窜动。叶轮前盖板的入口位置设计有圆弧过渡的密封口环配合面，这个位置会和泵体上的静止密封环形成微小间隙配合，将叶轮出口的高压区与入口的低压区进行密封隔离，间隙值一般控制在0.2到0.5毫米之间，间隙过大会导致内部回流增加降低效率，

　　间隙过小则可能在轴系跳动时出现动静部件摩擦，引发设备振动故障。在安装边界的尺寸设计上，这款叶轮的轴向总尺寸需要匹配对应泵型的泵腔轴向空间，叶轮外径与泵腔内壁的径向间隙要均匀分布，避免偏心安装导致的径向力不平衡，叶片的出口宽度按照设计流量点的过流面积计算确定，保证在额定工况下流体在流道内的流速处于合理区间，不会因为流速过高引发汽蚀问题，也不会因为流速过低导致流道内出现杂质沉积。从实际运行的角度考虑，闭式叶轮的流道因为是封闭结构，不适合输送含有大直径固体颗粒、长纤维杂质的流体，这类杂质进入流道后很容易卡在叶片与盖板之间的流道内部，造成流道堵塞，引发设备振动、流量下降甚至过载烧损电机的问题，因此选型使用时需要明确输送介质的洁净度，

　　在入口位置加装对应精度的过滤装置。在建模过程中，需要重点保证叶片与前后盖板结合位置的圆角过渡，避免出现直角尖角结构，一方面可以减少铸造过程中的应力集中，降低铸件出现裂纹、砂眼的概率，另一方面也能减少流体流动过程中的局部阻力，让流道内的流速分布更加均匀，提升叶轮整体的水力性能。完成三维建模后还需要对叶轮进行动平衡校验的结构预留，在后盖板的外圆位置预留出去重的加工余量，方便生产加工时根据动平衡测试结果去除多余重量，保证叶轮在最高工作转速下的剩余不平衡量符合对应精度等级要求，避免高速运行时产生过大振动，影响轴承与机械密封的使用寿命。
