手摇式香肠灌制设备内部传动结构设计

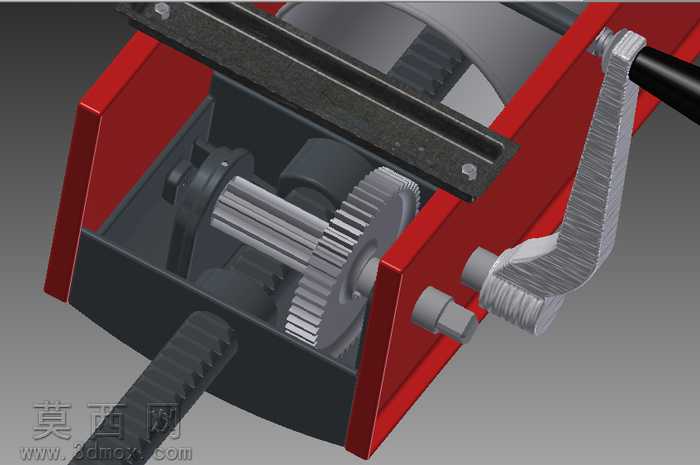

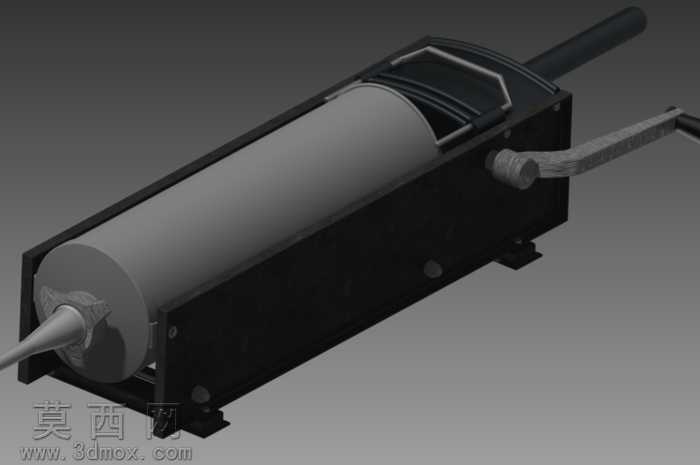

本作品为手摇式香肠灌制设备的三维结构设计，采用Autodesk Inventor完成全参数化建模与装配验证，完整还原了设备内部的传动逻辑与外部壳体结构。建模过程中首先对核心传动组件进行参数化绘制，针对直齿圆柱齿轮组，通过软件内置的齿轮生成模块设定模数、齿数、压力角等核心参数，保证齿形啮合的精度符合机械设计标准，同时对齿轮轴、轴承配合位进行公差适配建模，确保转动副的装配间隙处于合理区间。手动摇柄部分采用曲面建模方式还原金属锻压纹理，通过纹理贴图与凹凸材质映射，模拟铸铁摇柄的粗糙金属质感，摇柄与输入轴的连接部位设计了扁位定位结构，避免传动过程中出现打滑松脱的问题。设备外壳采用红色钣金材质设计，建模时通过钣金模块生成折弯、法兰边结构，还原钣金加工的工艺特征，外壳表面的安装孔位与内部机架的螺柱位置完全对应，保证虚拟装配时无干涉问题。内部传动路径从手摇输入轴开始，经过一级直齿轮减速后将扭矩传递至输出端的齿条推送结构，齿轮与齿条的啮合参数经过反复校核，确保推送过程平稳无卡滞，能够匀速将肠料推送至灌制出口。渲染阶段采用工作室光照环境，对金属部件分别赋予铸铁、钢材、发黑处理等不同材质，区分不同零件的表面处理工艺，红色外壳采用哑光烤漆材质，黑色手柄采用橡胶防滑材质，通过材质粗糙度、反射率的参数调整，让渲染效果贴近真实设备的视觉质感。设计过程中重点优化了传动比参数，通过合理匹配大小齿轮的齿数，让手摇操作时的力度处于舒适区间，既保证足够的推送扭矩，又避免操作费力，同时对内部机架的支撑结构进行加强设计，在齿轮啮合受力位置增加加强筋，提升整体结构的刚性，避免传动过程中出现形变影响啮合精度。所有零件的建模均遵循可加工性原则，不存在无法通过常规机加工、钣金工艺实现的异形结构，装配过程中全程进行干涉检查，对存在装配冲突的部位及时调整尺寸参数，确保整个设备的三维模型完全符合实际生产制造的设计要求，可直接用于结构验证、样机试制的参考依据。
