RC直升机搭载摄像机万向支架结构设计

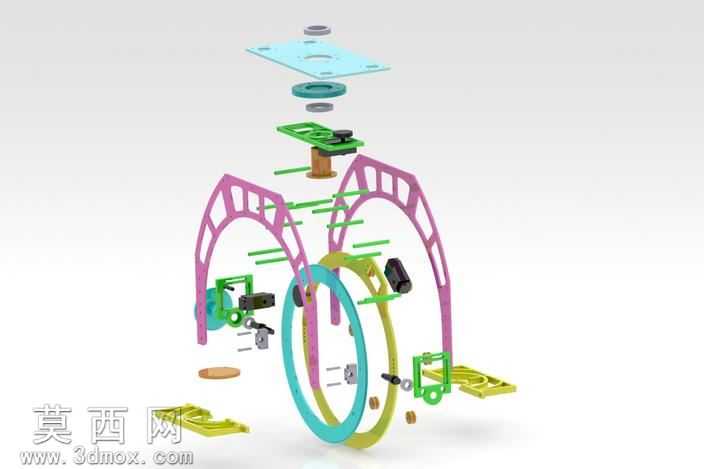

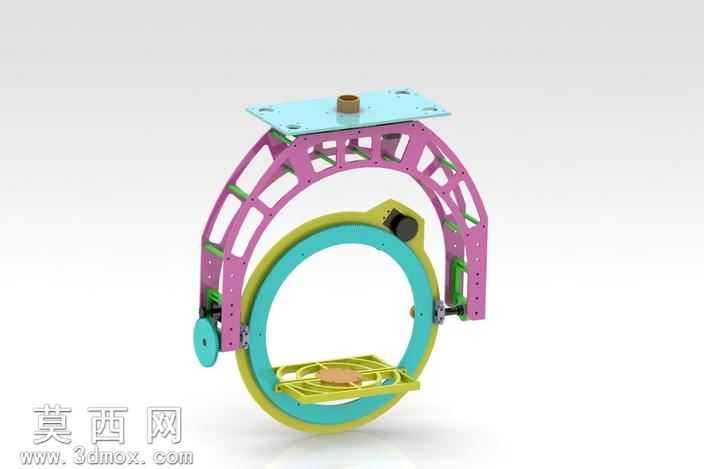

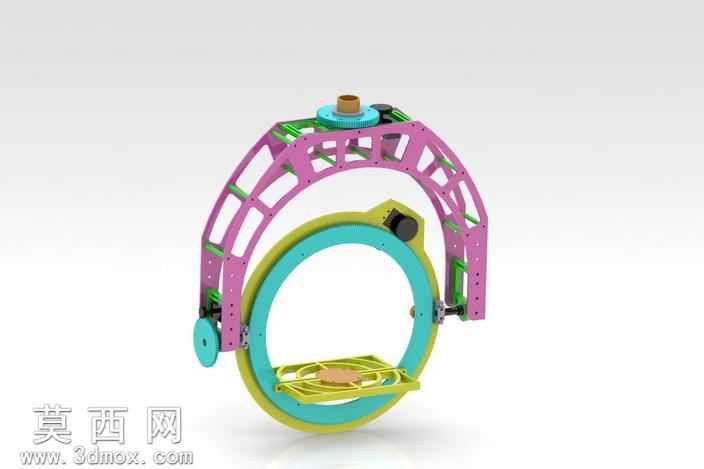

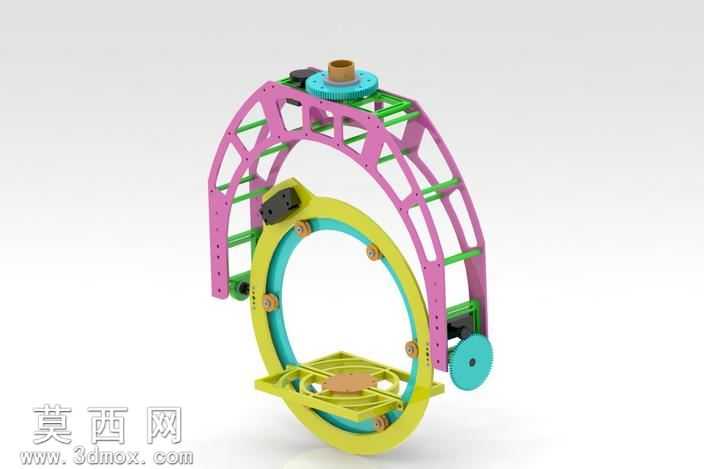

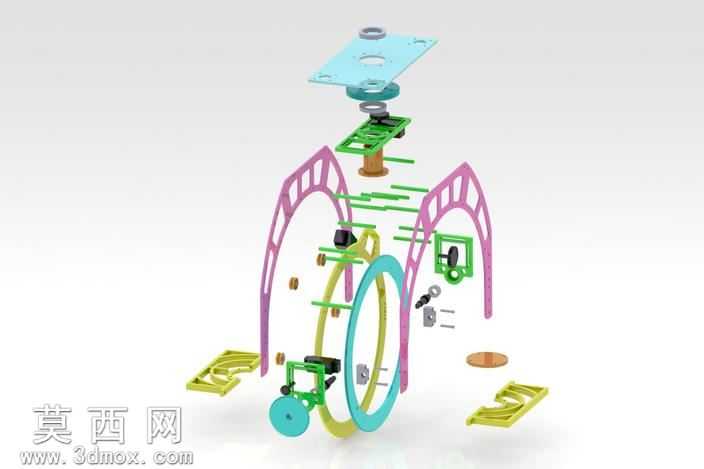

本作品为适配RC遥控直升机前置搭载的摄像机万向支架，整体采用三维参数化建模完成全结构设计，建模过程中对各运动部件的装配间隙、转动自由度做了精准约束，确保万向调节功能可顺畅实现。支架主体采用拱形承载框架设计，框架侧边做了镂空减重处理，在保证结构刚性的前提下最大限度降低机载负载重量，适配航模设备对配件重量的严苛要求。模型渲染阶段针对不同部件赋予了差异化材质：拱形承载框架采用玫紫色硬质工程塑料材质，表面做哑光磨砂质感处理，还原航模配件常用的玻纤增强尼龙材质观感；双层环形转动结构分别赋予青蓝色与柠黄色的差异化配色，既区分不同转动层级的功能部件，也提升整体视觉辨识度；摄像机安装平台采用浅黄哑光塑料材质，顶部转动基座设置了棕褐色的缓冲安装座，模拟橡胶减震垫的材质效果，侧边传动轮赋予亮面蓝色工程塑料质感，各部件材质区分清晰，渲染光影过渡自然，完整呈现产品的装配效果。结构设计上采用双层环式万向转动结构，外层拱形框架作为承载主体与直升机机身连接，内层两层环形结构分别负责不同轴向的角度调节，可实现摄像机在俯仰、横滚方向的多角度灵活调整，满足航拍过程中的视角调整需求；摄像机安装平台设置在环形结构内侧，预留了通用摄像机安装位，可适配主流小型航拍摄像机的安装尺寸；框架侧边集成了传动与走线结构，可配套舵机实现电动角度调节，整体结构紧凑，转动副配合间隙设计合理，既保证转动顺滑无卡滞，也避免间隙过大导致的航拍画面抖动问题。设计思路围绕航模机载配件的轻量化、可靠性、易装配核心需求展开，整体采用7075系列铝塑复合加工的适配思路，在保证结构强度的同时控制整体重量，各连接部位预留标准安装孔位，可直接通过螺丝完成与直升机前端的装配固定，无需额外改装，兼顾实用性与结构美观性。
