巴西30英尺休闲帆船结构三维设计

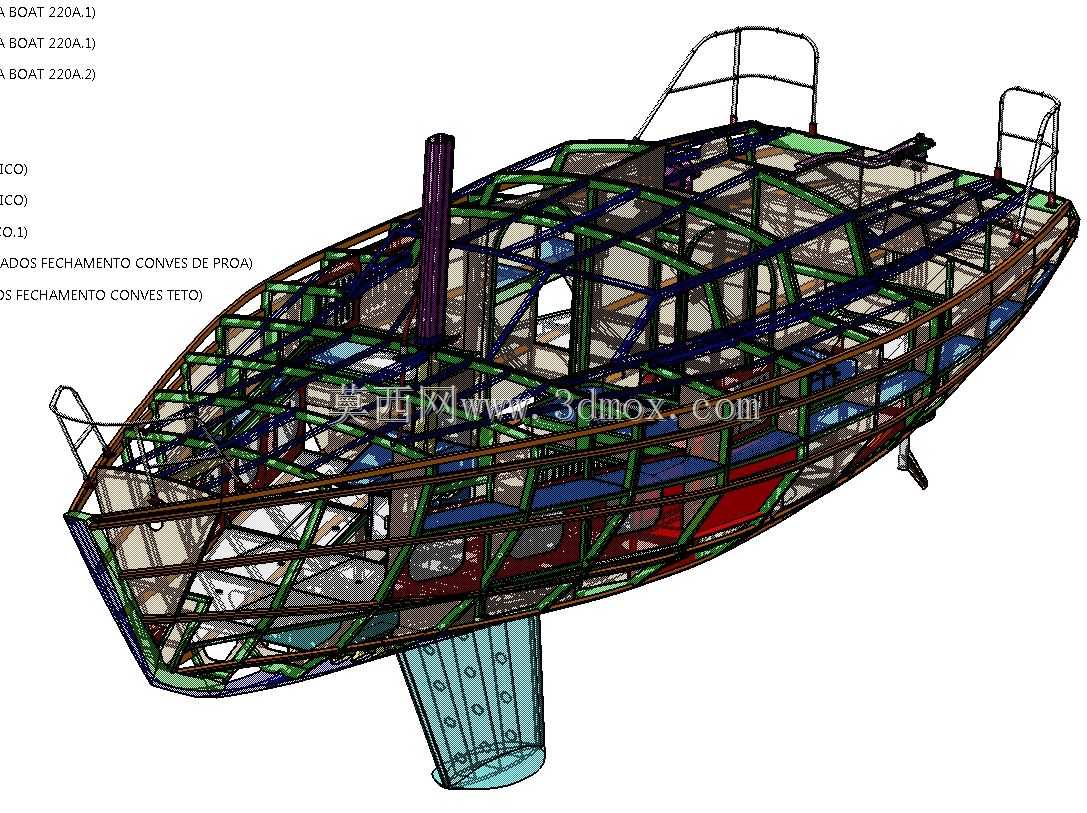

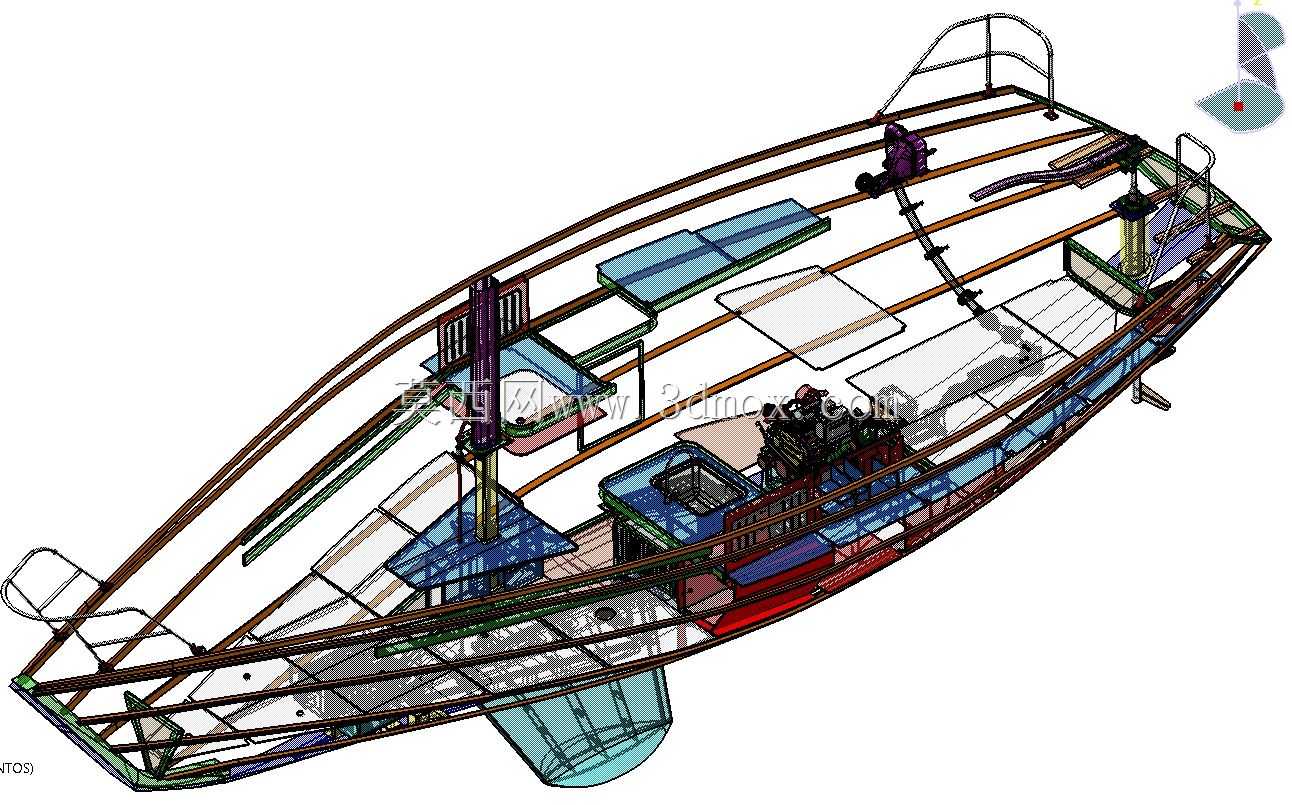

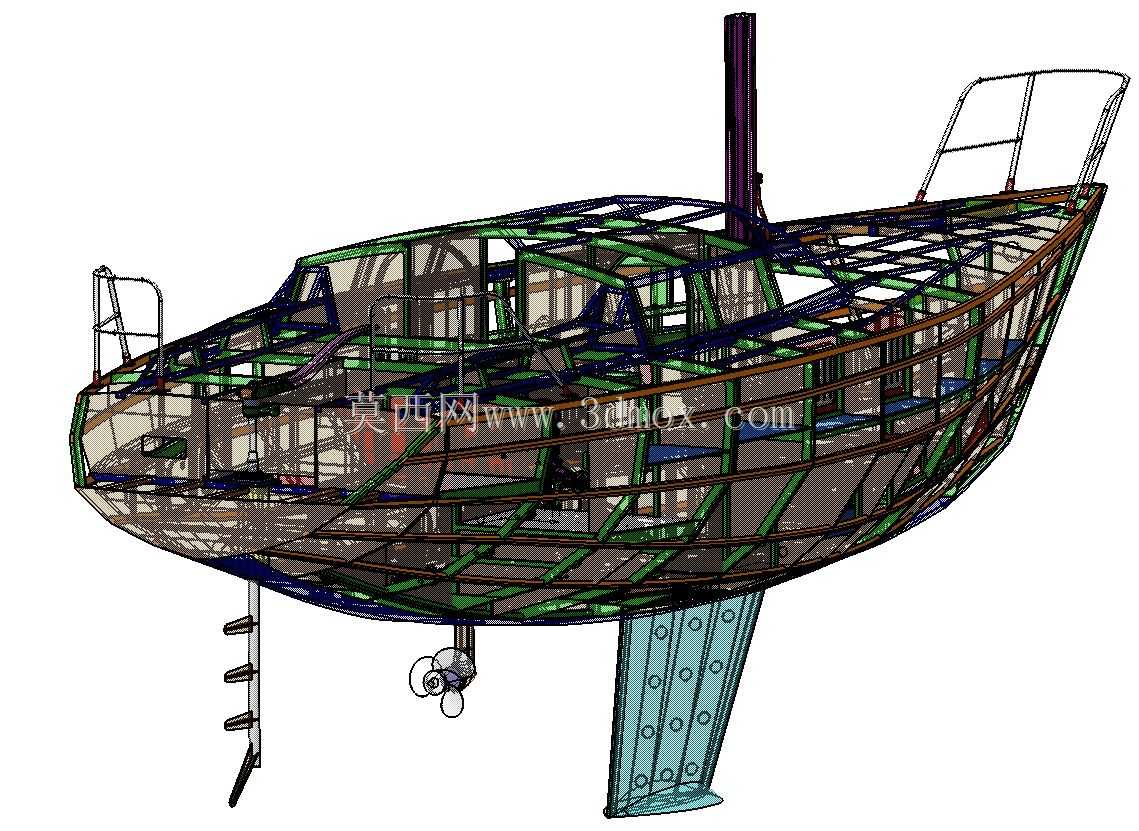

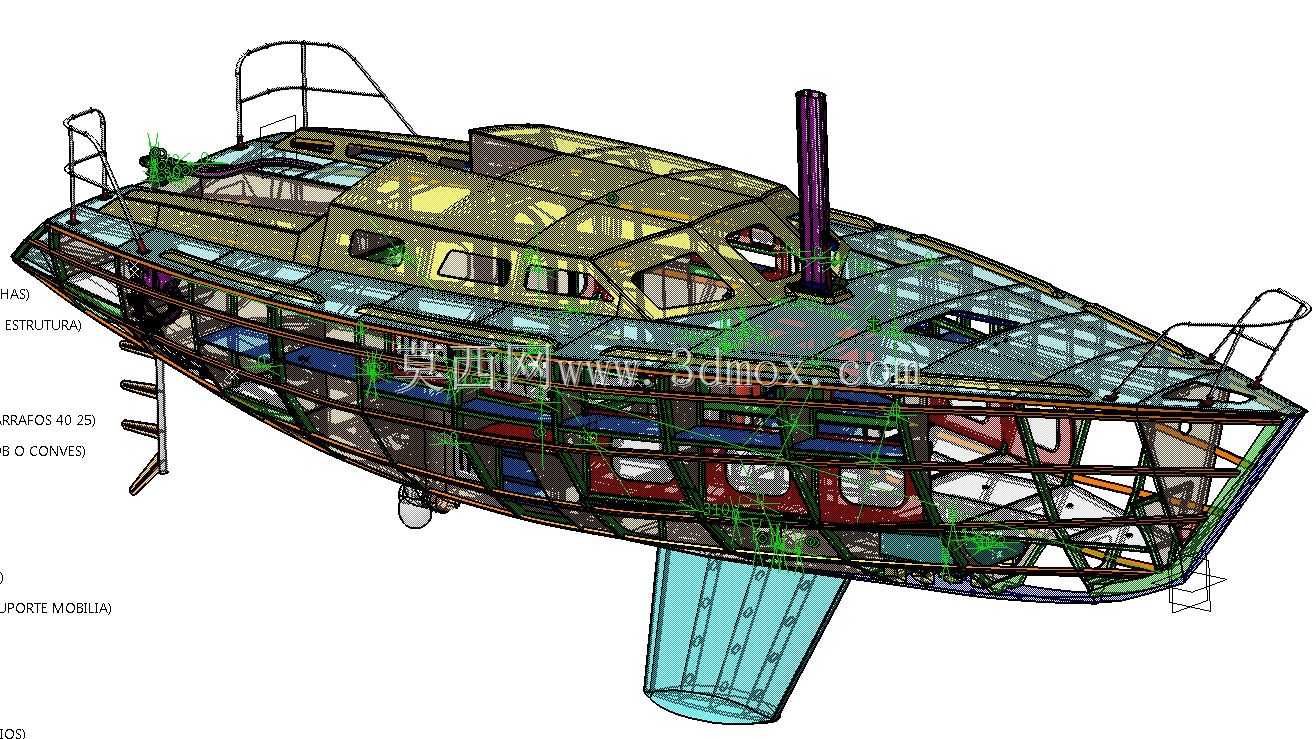

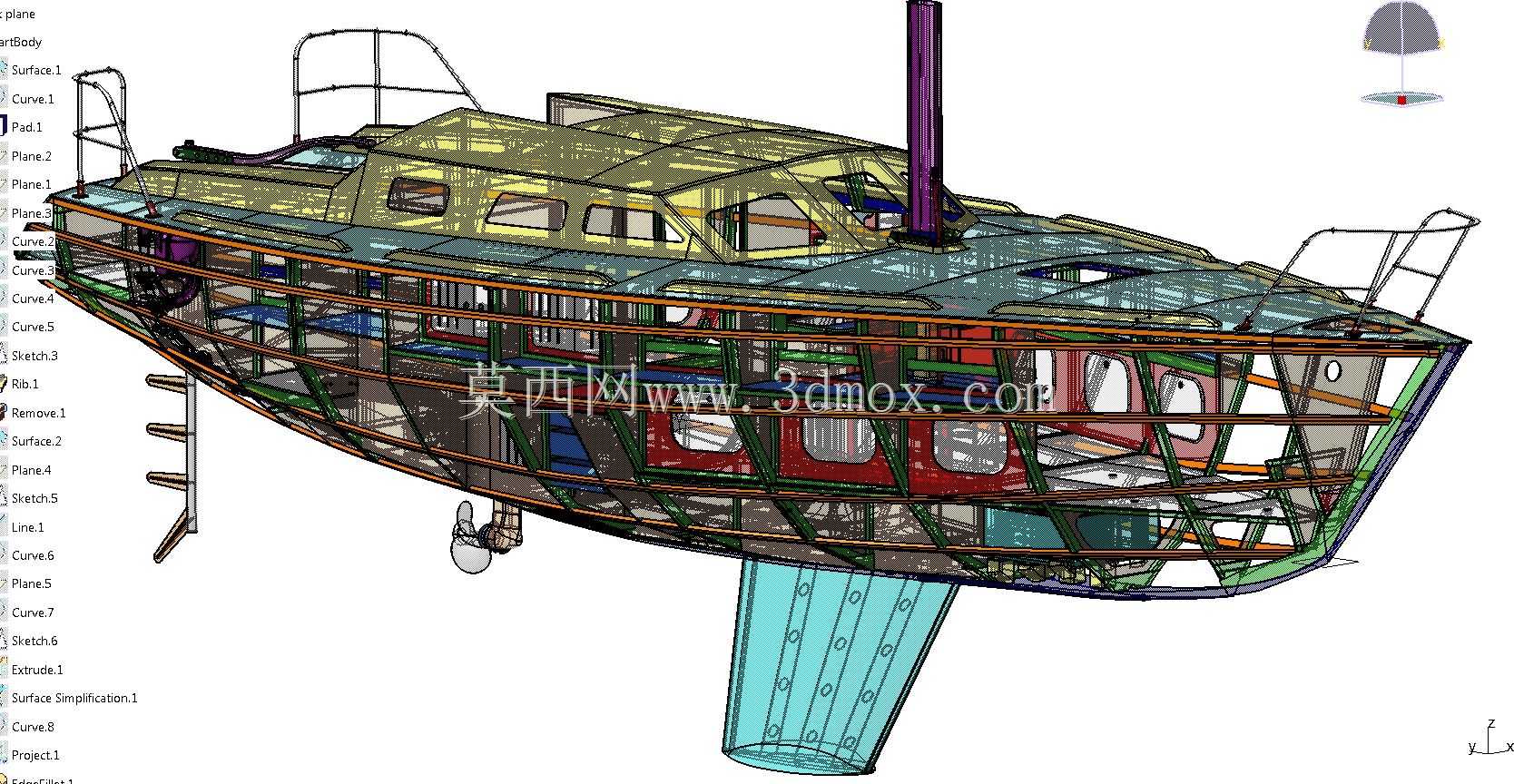

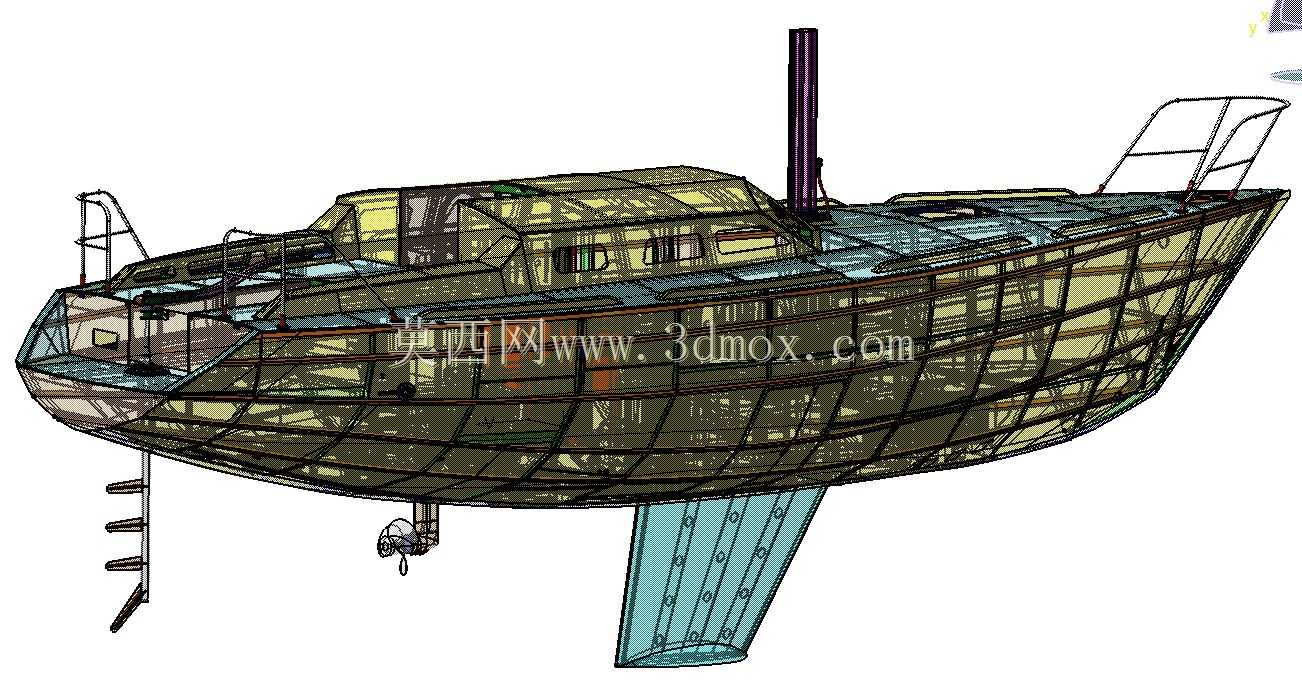

　　这款30英尺级帆船的三维结构设计，面向近岸休闲航行、小型离岸巡航的民用船舶应用场景，适配沿海休闲度假、私人航海体验、近海水域短途交通的实际使用需求，整体设计围绕民用小型帆船的建造落地、功能集成、航行可靠性展开，完整还原了实船从骨架到附属系统的全部结构细节。从实际建造落地的角度看，该模型完整呈现了帆船的全结构层级，最外层为船体曲面外壳，内部采用纵横交错的金属骨架做支撑，纵向龙骨贯穿船体全长承担主要弯曲载荷，横向肋板按固定间距排布，将船体分隔为多个功能舱段，骨架之间通过焊接或紧固件连接的节点在模型中均做了明确体现，能够直接为船厂的下料、拼装工序提供结构参考，避免建造过程中出现骨架错位、舱室尺寸偏差的问题。

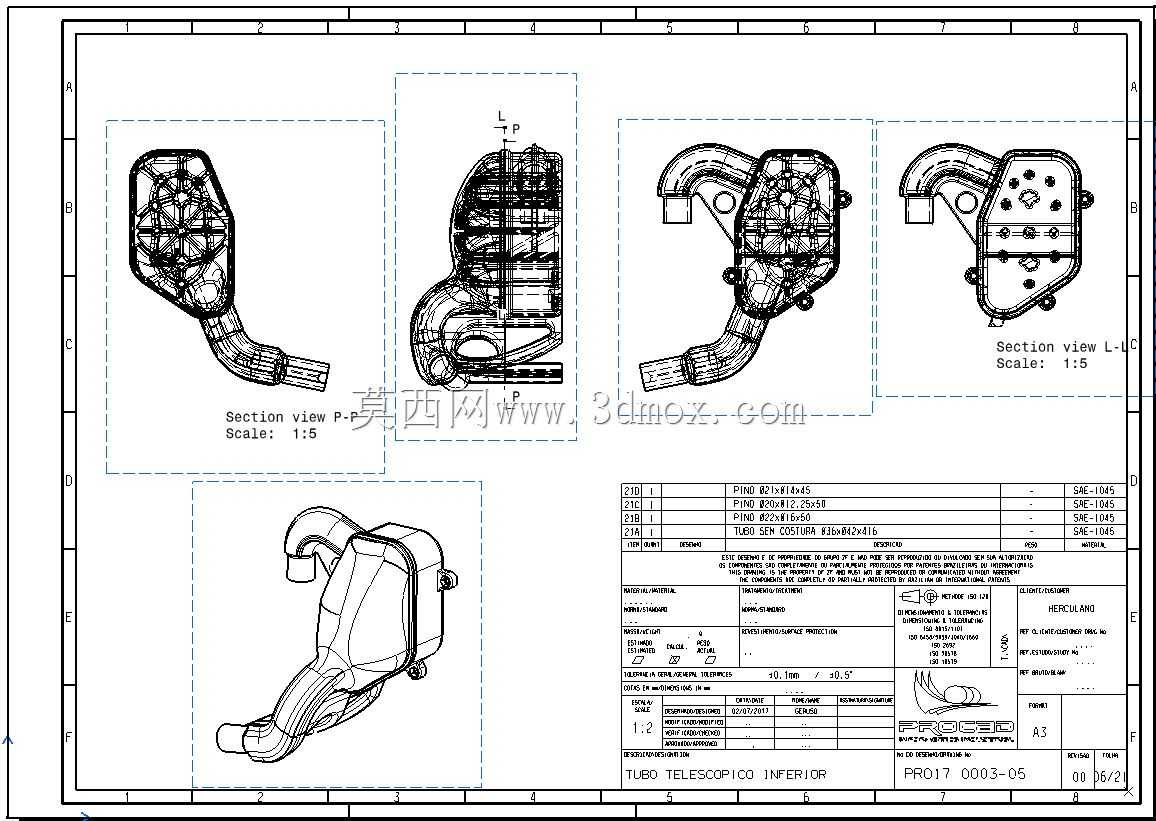

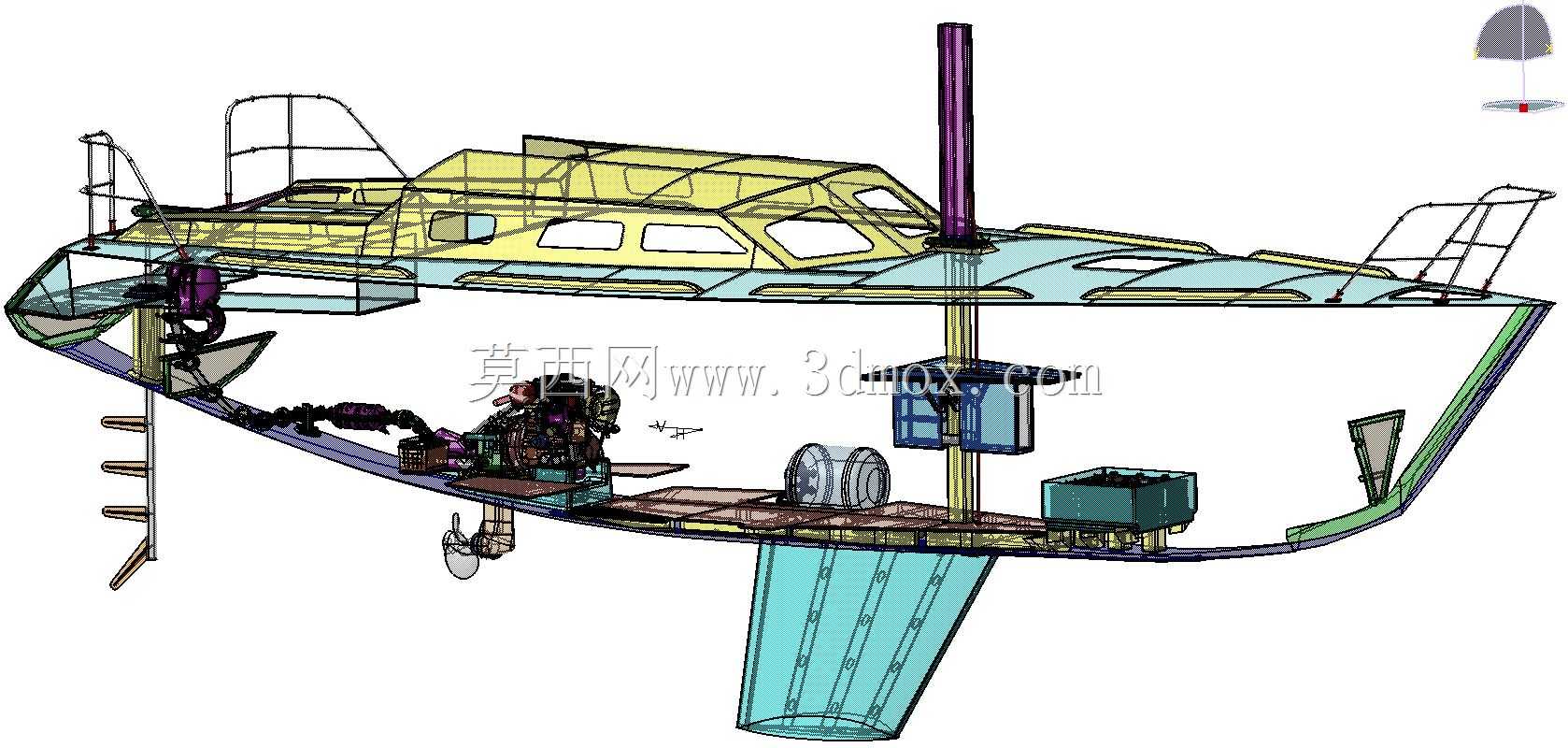

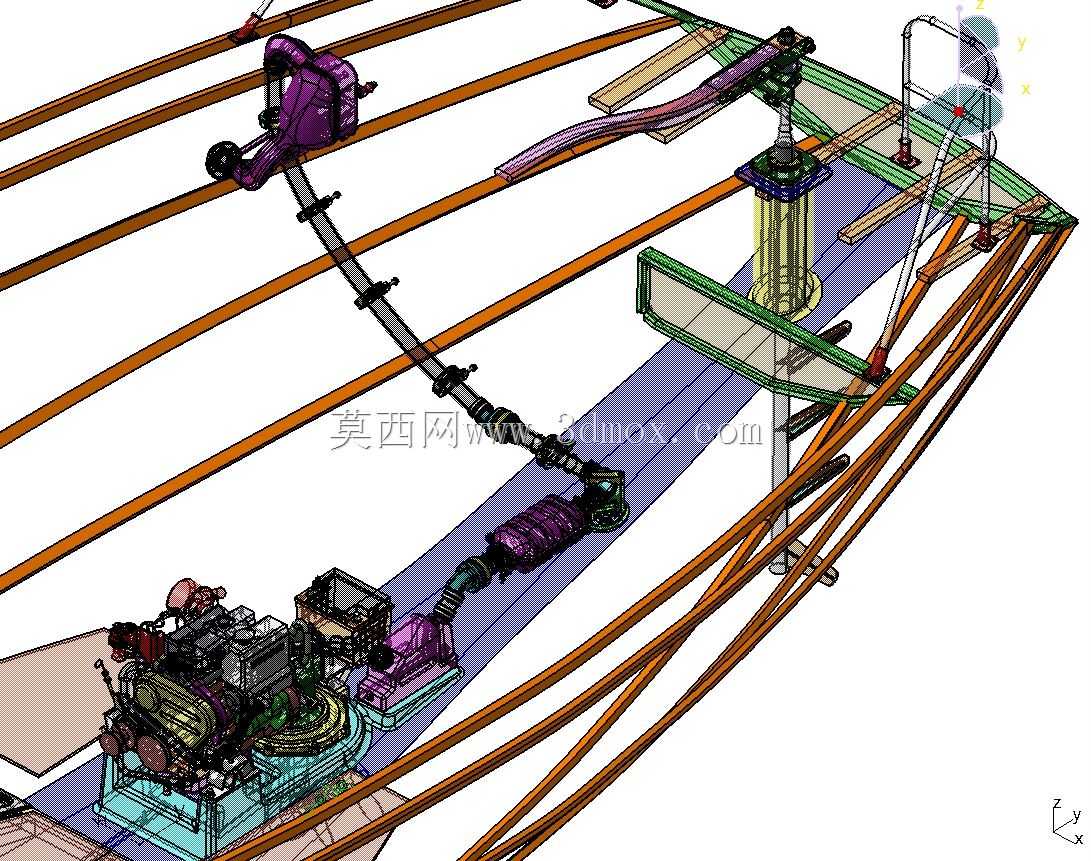

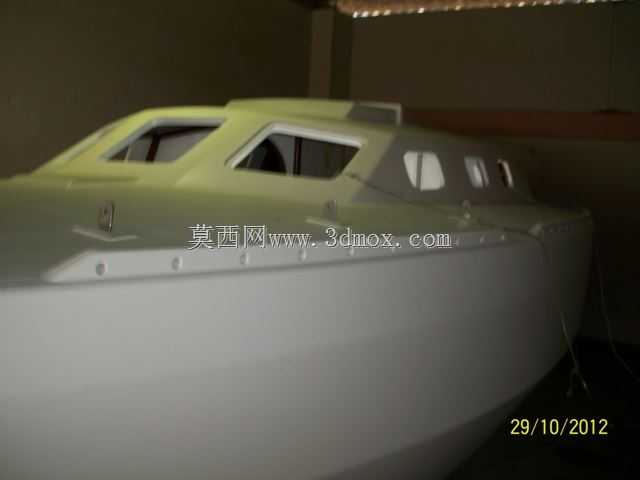

　　船体上层建筑采用多段式玻璃窗设计，既保证了驾驶舱、起居舱的自然采光需求，也通过窗框的加强结构满足了航行时的抗风、抗冲击要求，甲板区域预留了栏杆、登船梯的安装位置，登船梯采用可收放式结构设计，停靠码头时可放下供人员上下，航行时可收起贴合船体侧面减少航行阻力，甲板前部预留了锚机安装位，尾部设置了舵机安装空间，所有安装位的连接孔位、加强筋结构均在模型中做了还原，现场安装时无需额外二次配做孔位。动力系统方面，模型中集成了带排气通路的动力电机安装结构，电机安装座采用双层减震设计，底座与船体骨架之间预留了减震垫的安装间隙，排气管道从电机位置延伸至船体侧上部的排气口，管道走向避开了舱内的通行区域与电气线路排布空间，同时做了防水倒灌的弯折设计，

　　避免航行时海浪从排气口倒灌进入电机舱。电气系统部分完整呈现了全船的线路走向、接地装置布局，线路沿船体骨架内侧的走线槽排布，所有线路接头位置预留了接线盒的安装空间，接地装置从各电气设备端延伸至船体底部的接地板，保证全船电气系统的等电位连接，避免航行中出现静电积累、雷电天气下的设备损坏问题。从安装边界与尺寸适配的角度看，船体总长度控制在30英尺级别，船身最大宽度满足近岸码头的泊位停靠要求，底部龙骨的下垂深度适配近海水域的常规吃水深度，不会出现低潮位搁浅的问题，上层建筑的最高高度满足常规桥梁的通航净空要求，桅杆采用可拆卸式的连接结构，需要通过限高区域时可快速放倒桅杆。船体内部的舱室划分兼顾了实用性与空间利用率，前部为锚链舱与储物舱，

　　中部为起居舱与驾驶舱，尾部为动力舱与舵机舱，各舱室之间的舱壁均做了密封加强设计，单个舱室进水时不会快速蔓延至其他舱段，提升了航行的安全性。模型中还还原了船体的附属结构细节，包括船底的稳向板结构，可根据航行水深调整下放深度，浅水区收起减少吃水，深水区放下提升航行稳定性，甲板上的栏杆采用不锈钢管材的拼接结构，连接座与甲板骨架直接固定，能够承受人员倚靠、恶劣天气下的冲击力，船侧设置了多个系缆桩的安装位，位置分布满足停靠码头时的不同角度系缆需求。从结构设计的思路来看，整个模型优先考虑了民用帆船的建造便利性与使用可靠性，所有骨架的型材规格、连接节点的形式均参考了小型钢质帆船的成熟建造规范，没有采用过于复杂的异形结构，降低了建造时的加工难度，同时各系统的排布充分考虑了后期维护的便利性，动力电机、电气接线盒的位置均预留了足够的操作空间，日常检修时无需大面积拆除周边结构。
