10英寸阀体轴流式船用通风装置结构设计

　　这款10英寸规格的轴流通风装置，核心适配船舶舱室的通风换气场景，在船体舾装的通风系统设计中，这类带阀体结构的轴流风机常被布置在机舱、货舱、船员住舱的通风管路节点上，区别于普通民用轴流风机，其结构设计充分考虑了船舶航行中的特殊工况要求。从实际使用场景来看，船舶在航行过程中，不同舱室的通风需求存在明显差异，机舱区域需要持续排出设备运行产生的热量与油气，货舱需要根据装载货物的特性调节通风量避免结露，住舱则需要兼顾通风效率与噪音控制，这款带顶部调节手轮的阀体结构，正是为了在管路端实现风量的手动精准调节，无需额外加装独立风阀，减少管路连接节点的同时也降低了漏风风险。

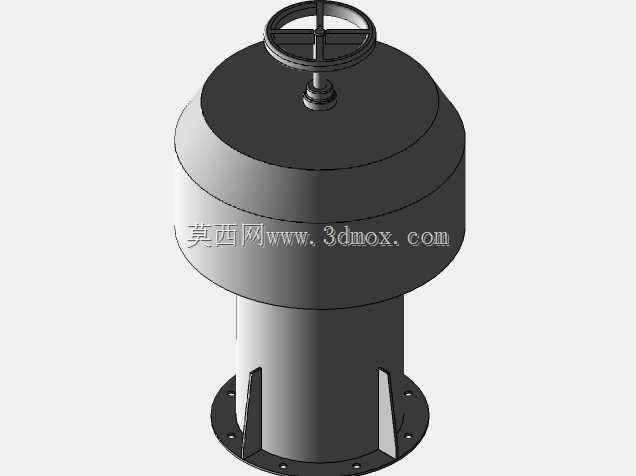

　　从结构设计思路上看，整体采用立式同轴布局，顶部的手轮通过阀杆直连内部的风阀启闭结构，操作行程短，调节力矩经过结构优化，船员在日常巡检时无需借助额外工具即可完成风量档位调节，手轮采用轮辐式结构，即使在舱室光线不足、手部沾有油污的工况下也能稳定施力。上部的风阀腔体采用圆弧过渡的筒型结构，能够降低气流通过时的局部阻力，减少风噪产生，避免通风时的结构共振传递到船体结构上。下部的风机段采用直筒式流道，匹配轴流叶轮的气动特性，让气流能够沿轴向平顺通过，减少紊流带来的效率损失。

　　安装边界方面，底部采用带安装孔的法兰盘结构，法兰上的螺栓孔位按照船舶通风管路的通用标准排布，能够直接对接同规格的通风管路法兰，安装时只需在法兰接触面加装密封垫片即可满足舱室间的密封要求，避免不同舱室的气流串扰。底部筒体上均匀布置的加强筋板，从法兰面一直延伸到筒体下部，能够增强安装位置的结构强度，抵御船舶航行时的振动冲击，避免长期运行后连接部位出现松动开裂。整体结构的外形尺寸适配10英寸通径的通风管路，安装时预留的操作空间只需满足顶部手轮的全行程转动即可，无需额外留出过大的侧向操作空间，对于船舶内部紧凑的管路布置场景十分友好。

　　在功能特性上，阀体与风机段采用一体化结构设计，相比分体式的风阀加风机组合，整体结构长度更短，重量分布更均匀，安装时的吊装对位更加方便，也减少了管路连接的密封点位，降低了后期维护的工作量。设备的外表面结构没有多余的凸起棱角，能够避免在舱室狭小空间内磕碰过往人员，表面的圆弧过渡也不容易积灰，日常清洁维护更加便捷。在通风系统的管路设计中，这类一体化阀控轴流风机可以直接作为管路的调节终端，也可以串联在通风管路中段，根据不同舱室的通风需求调整开度，在造船厂的通风系统选型中，这类结构的设备因为安装便捷、调节可靠、维护量小的特点，常被用在各类中小型船舶的通风系统改造与新船建造项目中，能够适配不同舱室的通风压力要求，在保证通风效率的同时，兼顾了船舶工况下的结构可靠性要求。
