V型船体小型巡逻作业艇三维结构设计

　　这款V型底小型巡逻作业艇的三维结构设计，首先围绕近岸浅水区的日常勤务场景展开，区别于大型远洋巡逻船舶的大排水量设计，该艇型的吃水深度控制在0.6米以内，能够顺利进入水深较浅的内河支汊、近岸滩涂、港区锚地等大型船舶无法抵达的区域，承担日常水域巡查、人员短途转运、应急事件快速响应等核心作业任务。从船体线型设计来看，采用的V型剖线从船艏位置向船艉逐步过渡到近平底结构，这种线型组合既保留了V型船艏破开航行涌浪、降低高速航行时船体拍击力的优势，又通过船艉段的宽平底设计提升了低速停泊、作业状态下的船体稳定性，避免人员在甲板上作业时出现过大的横摇幅度，同时平底结构也方便艇体直接冲滩停靠，不需要依托专用码头设施即可完成人员上下与物资转运。

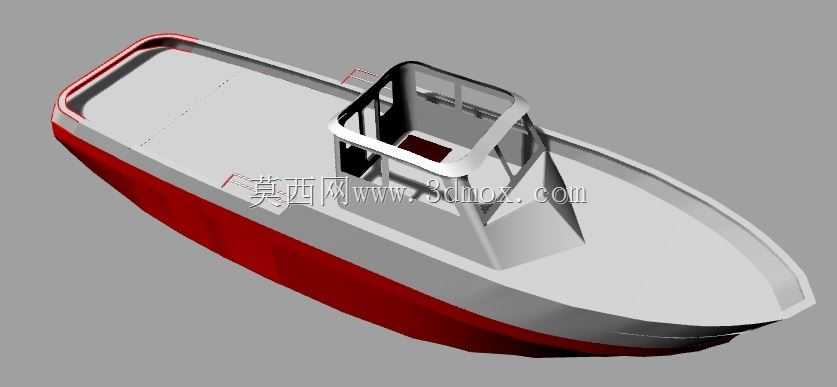

　　上层建筑的驾驶舱布置在船体中部靠前位置，这种布局一方面能够让驾驶人员获得无遮挡的前向视野，方便观察前方水域的障碍物、航标以及作业目标，另一方面将重心控制在船体浮心附近，减少航行时的纵摇幅度，提升恶劣海况下的航行安全性。驾驶舱采用框架式围壁结构，预留了透明窗体的安装槽位，舱室内部空间可容纳2-3名作业人员同时值守，舱室顶部做了圆弧过渡处理，既可以降低航行时的风阻，也能避免雨天积水残留。甲板区域从船艏延伸至船艉，除驾驶舱占用的中部区域外，船艏与船艉都预留了平整的作业空间，船艏位置设计了嵌入式的系缆桩安装位，带红色标识的船舷护圈沿着甲板边缘整圈布置，能够在靠泊时缓冲船体与码头、其他船舶的碰撞冲击力，避免船体外壳出现磕碰损伤。

　　从结构强度设计角度，船体外壳采用分块建模的思路，船底外板厚度根据不同区域的受力情况做了差异化设置，船艏V型段的外板厚度比船艉平底段厚2mm，能够承受高速航行时漂浮物的撞击以及冲滩时的地面摩擦力，船舷侧的外板则在内部设置了纵向加强筋，沿着船长方向每隔300mm布置一道，横向则设置了环形舱壁肋板，将整个船体分隔成3个独立的水密舱段，即使单个舱段出现破损进水，也能保证船体具备足够的剩余浮力，不会出现快速沉没的风险。动力系统的安装位预留 在船艉部的平底区域，能够适配外挂式舷外机或者内置喷水推进装置，对应的传动轴走线、燃油箱安装空间都在模型中做了预留，安装边界尺寸按照常用的30-60马力舷外机参数设置，不需要额外修改船体结构即可完成动力单元的装配。

　　甲板表面做了防滑纹理的结构设计，对应实际生产中的防滑涂层或者防滑钢板铺设区域，避免作业人员在湿滑甲板上行走时滑倒。船舷两侧预留了扶手安装位，在风浪较大的航行状态下，作业人员可以抓扶扶手保持身体稳定。整个艇体的总长控制在6.8米，型宽2.3米，型深1.1米，外形尺寸能够适配普通的公路运输挂车，不需要办理超宽超限运输手续即可完成陆域转运，方便在不同水域之间调度使用。在建模过程中，所有的结构转角都做了圆角过渡处理，避免出现应力集中的锐角结构，既能够提升船体结构的疲劳强度，也能减少生产加工时的焊接、打磨工作量，降低实际制造的工艺难度。船体的各个零部件都按照实际装配逻辑做了拆分，外板、肋板、驾驶舱框架、甲板、护舷结构都可以单独导出加工图纸，直接对接钣金下料、焊接组装的生产流程，不需要二次进行结构拆分。
