带数据链控制功能的管道阻火器结构设计

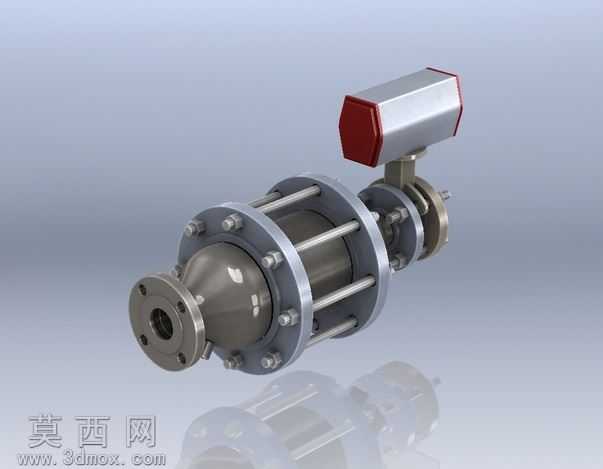

本作品为集成数据链控制阀组的管道阻火器三维设计，建模过程采用自底向上的装配设计思路，首先对核心阻火芯组件进行参数化建模，精准还原阻火层的多层波纹板堆叠结构，通过阵列特征快速生成阻火芯的规整流道间隙，保证阻火截面的流通面积与阻火性能匹配。阀体部分采用法兰连接结构，建模时严格遵循通用管道法兰的尺寸规范，对法兰盘的螺栓孔分布、密封面凸台结构进行精准尺寸约束，两端法兰的同轴度通过基准轴约束实现精准对齐，保证装配后与外接管道的适配性。中部阻火腔体采用筒式结构，通过多根拉紧螺栓实现两端法兰与阻火芯的压紧密封，建模时对螺栓、螺母等标准件采用可复用的标准件库特征导入，保证螺纹细节、六角头结构的还原度，同时通过装配约束模拟螺栓预紧后的压紧状态，还原真实的装配逻辑。上部集成的数据链控制阀采用气动执行机构搭配阀体的结构，执行器外壳做了切角细节处理，通过金属材质与红色端盖的材质区分提升视觉辨识度，执行器与下部球阀阀体的连接支架做了加强筋结构建模，保证结构强度的合理性。渲染阶段采用金属质感材质体系，阀体主体采用哑光铸钢材质，法兰密封面做高光金属处理，螺栓紧固件采用镀锌亮面金属材质，执行器端盖采用哑光红色工程塑料材质，通过环境光遮蔽效果突出各部件的结构层次，背景采用渐变浅灰场景突出产品主体，渲染角度选取斜45度视角，完整展示阻火器的法兰连接端、中部阻火腔体、上部控制阀组的整体结构，清晰呈现各部件的装配关系与外形特征。设计过程中兼顾了阻火器的阻火功能与控制阀的远程数据联动功能，结构布局紧凑合理，各部件的连接过渡自然，既满足工业管道的安装使用需求，也通过细节建模还原了产品的真实工业质感，可用于产品展示、结构验证、教学演示等多种场景。
