铰接式安装支座组件结构设计

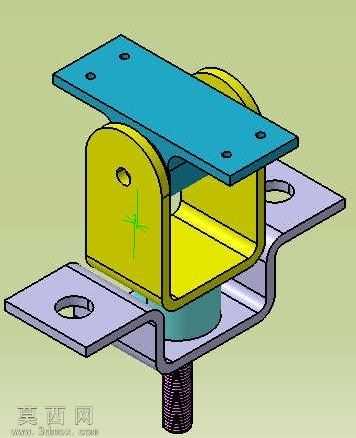

本作品采用三维建模软件完成整体装配结构的搭建，建模过程遵循机械设计的基准统一原则，先以底部弯折安装板作为基础基准件，依次完成U型铰接座、顶部安装平板、中心铰接销轴、底部锁紧螺柱的零件建模与装配约束。建模阶段对每个零件的特征进行分层构建，底部安装板采用钣金特征生成弯折结构，预先开设两个圆形安装通孔用于整体结构的基面固定，弯折处做圆角过渡处理避免应力集中；U型铰接座采用实体拉伸结合抽壳特征构建，两侧铰接孔保持同轴度公差要求，内腔预留铰接转动的避让空间，外表面做哑光金属质感的材质赋予；顶部安装平板采用拉伸凸台生成基体，四个角点位置开设沉头安装孔，用于上部外接构件的锁紧固定，平板与U型座之间通过销轴实现铰接配合，预留合理的转动间隙保证铰接动作顺畅无卡滞；中心铰接销轴采用圆柱特征构建，下端设置螺纹段配合底部锁紧螺柱实现铰接结构的轴向限位，螺柱表面做螺纹纹理的细节刻画还原真实紧固件特征。渲染阶段采用柔和的环境光搭配定向补光，区分不同零件的材质属性：底部安装板赋予浅紫色镀锌钣金材质，U型铰接座赋予明黄色喷塑金属材质，顶部平板赋予蓝色阳极氧化铝材质，销轴与螺柱赋予发黑处理的金属材质，通过材质色彩的区分清晰展现各零件的装配层级关系。设计思路上充分考虑初学者的学习需求，整体结构无复杂曲面特征，所有特征均为机械设计中常用的拉伸、切除、孔、圆角、钣金弯折等基础命令，装配约束采用同轴、重合、平行等基础配合关系，能够帮助初学者快速掌握三维建模的基础操作逻辑、机械装配的配合原则以及常见五金连接构件的结构设计思路，理解铰接结构的运动原理与安装固定方式，每个零件的建模步骤逻辑清晰，特征树层级简洁明了，便于初学者拆解学习，从单个零件建模到整体装配的完整流程都具备参考价值，同时结构本身具备实际工程应用的参考意义，可作为小型设备铰接安装支座的设计参考原型。
