3015L数控激光金属切割机三维设计

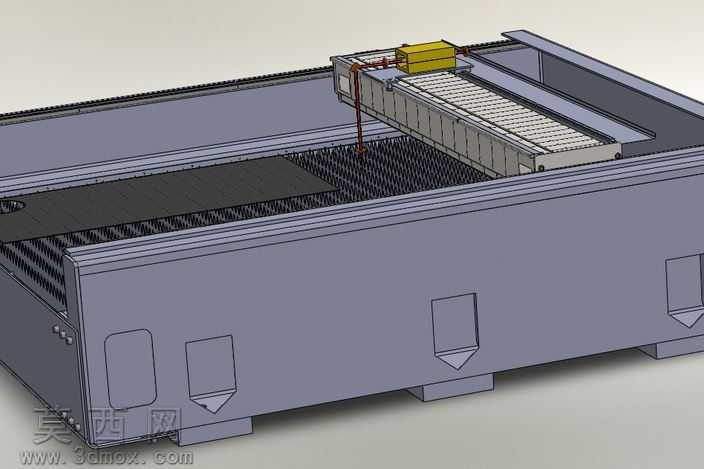

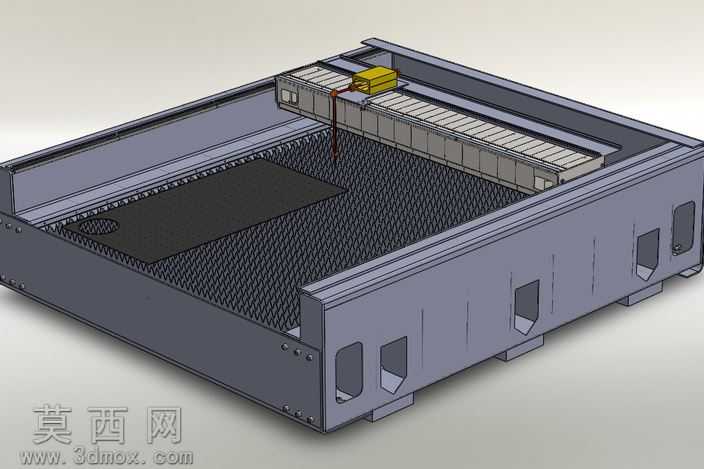

本作品为3015L型数控金属激光切割机的三维建模设计，整体建模过程严格遵循工业设备实际生产的尺寸规范，设定设备占地面积为3000毫米量级，完全匹配常规幅面板材加工的场地适配需求。建模阶段采用自底向上的装配设计思路，首先完成各核心子部件的独立建模：首先构建床身主体结构，采用厚壁箱型焊接床身的结构设计，在床身侧部预留排屑斗的安装位，建模时对床身的加强筋布局、安装基准面做了精细化还原，保证床身结构的刚性表现符合高速切割设备的抗形变要求；其次完成龙门移动横梁组件的建模，还原横梁的轻量化截面设计，搭配导轨安装位、传动组件安装槽的细节结构，保证横梁运动的平稳性；随后完成切割头移动模组的建模，包含Z轴升降滑台、激光切割头安装座、拖链走线槽、气路管路布局等细节，还原切割头随动调节的结构逻辑；同时完成工作台面的栅格支撑结构建模，采用锯齿状栅格条阵列设计，既保证板材支撑的平整度，又预留切割落料、排渣的空间，栅格条的安装卡槽、定位结构均做了1:1还原。材质渲染阶段，针对不同部件赋予贴合实际工业设备的材质属性：床身主体采用机床灰哑光烤漆材质，还原金属焊接床身经喷塑处理后的细腻磨砂质感；传动导轨、丝杠部件赋予高抛光金属材质，表现加工面的金属光泽；拖链、气路软管采用工程塑料材质，还原橡塑部件的半哑光质感；激光发生组件外壳采用明黄色警示烤漆材质，与床身灰色形成视觉区分，符合工业设备的安全色设计规范。整体装配过程严格校验各运动部件的干涉情况，保证横梁X向移动、切割头Y向与Z向移动的行程范围符合3015幅面的加工要求，所有连接孔位、安装基准的位置均与实际设备的装配逻辑一致，模型可直接用于设备结构展示、装配工艺讲解、生产方案模拟等场景，完整还原了数控激光切割机从床身基础到运动模组、从工作台到辅助组件的全结构细节，清晰展现了该类金属切割设备的结构设计逻辑。
