车床尾座三维结构设计模型

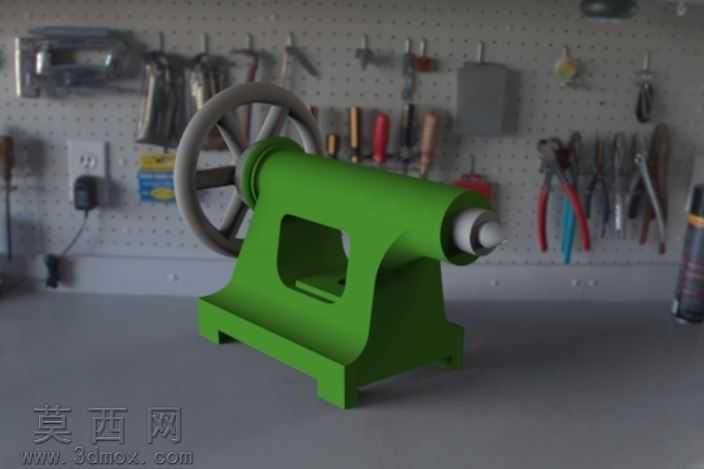

本作品为车床尾座的三维参数化设计模型，建模过程严格遵循卧式车床尾座的实际功能逻辑与结构比例开展，首先对尾座的核心功能进行拆解：尾座作为车床核心配套部件，主要承担长轴类工件装夹时的顶尖顶持、钻孔铰孔等加工时的刀具承载功能，建模时优先完成主体底座与壳体的基础特征搭建，采用拉伸、切除、拔模等基础建模命令构建尾座的承力主体结构，壳体部分预留出套筒伸缩的内腔空间、手轮传动轴的安装孔位、锁紧机构的装配槽位，所有孔位与槽体的尺寸均匹配通用车床尾座的装配公差要求，保证各部件装配时无干涉问题。模型的手轮部分采用轮辐式结构设计，轮缘、轮辐与轮毂的过渡位置做了圆角处理，还原实际铸件的工艺特征，手轮与传动轴的连接位置设计了键槽结构，可实现扭矩的稳定传递；顶尖套筒部分设计为阶梯轴结构，前端保留顶尖安装的锥孔特征，套筒外圆与壳体内腔的配合面做了贴合度处理，模拟实际滑动配合的运动逻辑，可直观展示套筒沿轴向伸缩的运动过程。材质渲染阶段，对尾座主体壳体赋予绿色机床漆材质，调整材质的粗糙度与反光度参数，还原机床铸件喷漆后的哑光质感；手轮部分赋予灰铸铁材质，添加细微的铸造颗粒纹理，还原铸铁件的表面特征；顶尖部分赋予硬质合金金属材质，调高材质的反光强度与金属度参数，突出顶尖工作部位的高硬度金属质感；底座安装面赋予机加工金属材质，添加细微的刀路纹理，模拟安装面经过铣削加工的表面效果。设计过程中充分考虑尾座的实际使用场景，对锁紧手柄、固定螺栓等附属小零件也做了精细化建模，每个小零件的结构都符合实际五金件的外形特征，整体模型装配关系完整，可用于车床结构教学、机加工工艺演示、机床改造方案验证等场景，模型的结构比例协调，细节还原度高，能够清晰展示车床尾座从外部壳体到内部传动的全部结构特征，帮助使用者快速理解尾座的工作原理与装配逻辑。
