教学演示用牛头刨床传动机构模型

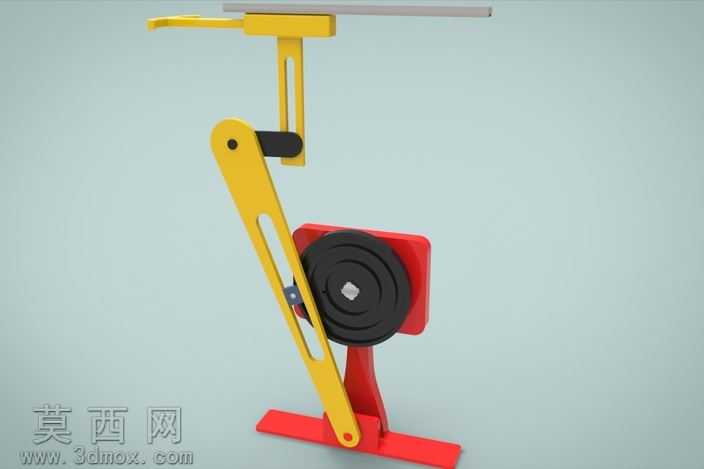

本模型为牛头刨床核心传动机构的三维建模作品，整体围绕曲柄摇杆机构的运动原理完成结构搭建，用于直观展示牛头刨床滑枕的往复直线运动实现逻辑。建模过程中严格遵循机械机构的尺寸比例关系，首先完成固定基座的结构搭建，基座采用醒目的红色哑光材质，底部设置平整支撑面保证机构放置稳定性，上方预留曲柄组件、摇杆组件的铰接安装位，各安装孔位的同轴度、位置度均按照机构运动无干涉的要求进行校准。曲柄组件部分包含黑色轮盘状曲柄盘与偏心销结构，曲柄盘表面做防滑纹理处理，偏心销的偏心距经过参数化调整，可匹配不同行程的滑枕运动需求，曲柄盘与基座之间设置铰接转轴，保证旋转运动的顺畅性。传动摇杆为黄色长条形杆件，杆身开设长条形滑槽与曲柄偏心销配合，将曲柄的连续旋转运动转化为摇杆的往复摆动，杆件两端分别设置铰接孔，下端与基座铰接，上端与滑枕驱动臂铰接，各铰接位置均做圆角过渡处理，避免应力集中同时提升模型美观度。滑枕部分为水平布置的长条形构件，前端设置仿刨刀安装的牛头结构，滑枕与上部水平导轨配合，将摇杆的摆动转化为自身的水平往复直线运动，导轨采用银灰色金属质感材质，模拟真实机床的导轨耐磨面效果。渲染阶段采用柔和的均匀布光方案，避免构件表面出现过曝或死黑区域，不同功能的构件采用高对比度的配色区分，固定件、传动件、运动输出件的色彩差异清晰，可直观分辨各部分的功能归属。设计思路上完全服务于教学演示用途，省略了真实牛头刨床的进给箱、变速机构、工作台等非核心结构，仅保留最核心的运动传递链路，让观察者可快速理解曲柄旋转如何最终转化为刨刀的往复切削运动，各运动副之间预留合理的装配间隙，既保证运动仿真过程中无卡顿、无穿模问题，也能清晰展示铰接、滑动配合的连接形式，模型整体结构简洁明了，运动逻辑清晰，可直接用于机械原理课程的演示动画制作、机构认知教学素材使用。
