非圆齿轮副传动结构三维建模作品

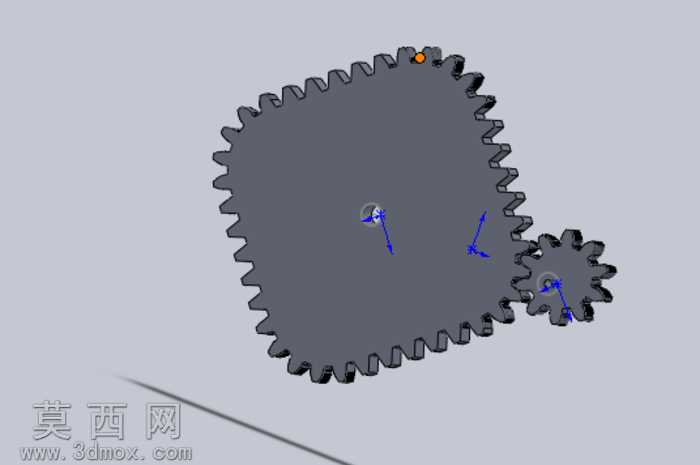

本作品为非圆齿轮副传动结构的三维建模成果，建模过程依托三维参数化设计环境完成，整体围绕非圆齿轮的特殊传动特性展开结构搭建。建模初期首先明确非圆齿轮的节曲线参数，区别于常规圆形齿轮的定传动比特性，该非圆齿轮副采用异形节曲线设计，主齿轮为类方形带圆角的非圆轮廓，从动小齿轮为适配啮合的配套齿形结构，建模时先通过草图绘制精准勾勒两个齿轮的节曲线轨迹，严格保证齿廓分布与节曲线的对应匹配关系，确保啮合过程中传动比的变化规律符合设计预期。齿形建模阶段采用参数化齿廓生成方式，逐齿适配非圆节曲线的曲率变化，每个轮齿的齿厚、齿高参数随所在节曲线位置的曲率做对应调整，避免出现啮合干涉或传动卡滞的问题，主齿轮共设置多组均匀适配异形轮廓的轮齿，从动小齿轮的轮齿参数完全匹配主齿轮的啮合需求，二者中心距按照非圆齿轮传动的中心距要求做精准约束，保证转动过程中轮齿能够顺畅啮合脱离。建模过程中对齿轮的安装基准结构做了细化处理，两个齿轮的中心位置均设置了轴孔安装结构，添加了基准轴与配合参考，方便后续装配调用；同时对轮齿的端面、齿侧曲面做了平滑处理，消除建模过程中可能出现的曲面棱角误差，保证模型的几何精度。材质与渲染层面，整体模型赋予金属结构钢材质，调整材质的粗糙度、金属度参数还原钢制齿轮的真实质感，渲染时采用柔和的工业环境光，清晰展现非圆齿轮的异形轮廓特征与轮齿啮合状态，同时添加了三维坐标系标识明确模型的空间方位。该模型搭建过程中重点验证了非圆齿轮副的啮合运动逻辑，可用于演示非定比传动的运动特性，建模完成后通过运动仿真模块模拟了齿轮副的转动过程，排查并修正了局部齿形的啮合间隙问题，确保整个传动过程无干涉、传动比变化符合预设的非圆传动规律，完整还原了非圆齿轮副的结构特征与传动原理，可作为机械传动教学、非圆传动结构设计参考的数字化三维模型使用。
