轻量化通风散热型盘式制动盘结构设计

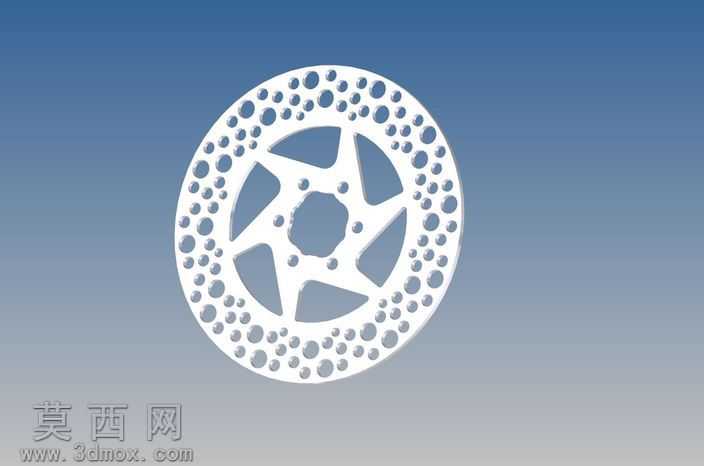

本作品为盘式制动器核心制动盘部件的三维参数化建模成果，建模过程中严格遵循制动部件的实际工程设计逻辑，首先以中心花键安装孔为定位基准，确定制动盘的整体回转外径与安装基准面的同轴度公差要求，中心安装位采用六瓣式花键卡槽结构，可与轮毂轴端实现精准周向定位，避免制动过程中出现相对滑移。建模阶段先绘制制动盘的整体回转轮廓草图，通过拉伸命令生成基础盘体毛坯，随后针对制动盘的散热减重需求进行结构优化：在盘体的摩擦工作区域内侧，设计六组对称分布的三角形镂空辐条结构，既保证了盘体整体的结构刚度，可承受制动时的巨大夹紧力矩，又大幅降低了制动盘的整体重量，减少非簧载质量。在盘体外圈的环形摩擦区域，采用大小错落的圆形通孔阵列排布，这些散热孔沿盘体周向均匀分布，孔径从靠近辐条区域向外圈逐步过渡变化，既可以在车辆行驶过程中引导气流穿过盘体，快速带走制动摩擦产生的高温热量，避免制动盘出现热衰减现象，又能够及时排出制动摩擦产生的磨屑，减少磨屑对摩擦片的异常磨损，提升制动系统的工作稳定性。渲染阶段采用金属材质模拟制动盘的铸钢基材特性，调整材质的粗糙度参数还原机加工后的金属哑光质感，背景采用渐变蓝灰色调突出盘体的结构轮廓，通过光影效果清晰展现镂空结构的分布规律与厚度层次。整个设计过程兼顾了制动部件的结构强度要求、散热性能需求与轻量化设计目标，所有结构特征均采用参数化驱动方式创建，可根据不同车型的制动力需求快速调整盘径、孔径、辐条厚度等参数，适配不同规格的盘式制动系统装配需求，结构设计符合实际制动部件的工程应用逻辑，可用于制动系统的结构展示、性能仿真分析以及教学演示场景。
