森林机传动用万向节叉耦合结构

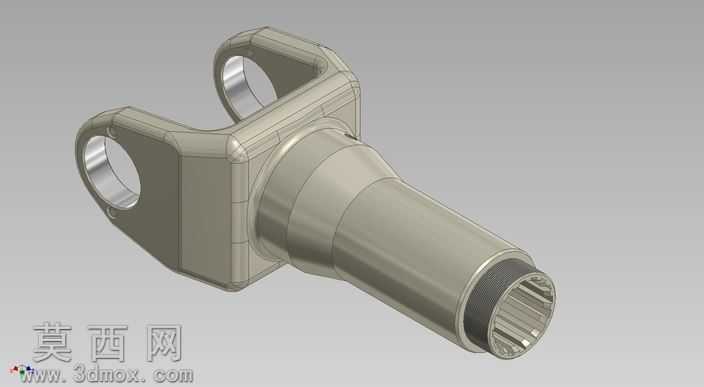

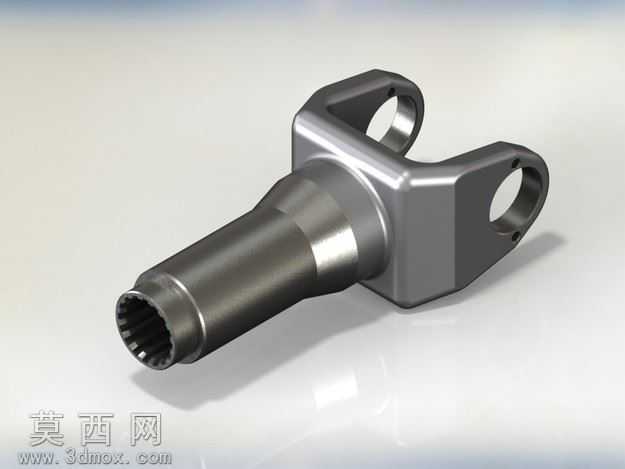

本作品为森林机械传动系统所用的万向节耦合连接件，采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械加工工艺逻辑，先以旋转凸台指令构建轴身主体基础轮廓，再通过拉伸、切除特征完成叉耳部分的双支耳结构造型，对叉耳处的同轴销孔采用同轴度约束进行定位，保证两侧销孔的轴线重合度满足传动配合公差要求。模型对轴端的内花键结构做了精细化还原，通过阵列齿形特征完成花键齿的均匀排布，每一个齿的齿形轮廓、齿距参数都参照通用花键标准设定，确保花键部分可与配套传动轴实现精准啮合。外观渲染阶段采用金属磨砂材质赋予零件主体，模拟合金钢锻造后的表面质感，对销孔内壁、花键齿面做了高光金属处理，还原机械加工后配合面的光洁度效果，同时在零件的棱边位置添加了符合工艺要求的圆角过渡特征，避免应力集中问题，完全匹配实际零件的加工工艺细节。结构设计上，该耦合件采用叉耳加花键轴的经典万向节连接结构，双叉耳的厚度、轴身的锥度过渡段都经过受力校核，锥度过渡段可有效分散传动过程中的扭转应力，避免轴肩位置出现应力断裂风险，叉耳外侧的加强筋结构与轴身平滑衔接，提升整体结构的抗扭强度。建模过程中对所有配合面预留了合理的装配公差，销孔位置的公差带设定满足万向节十字轴的装配要求，花键部分的齿侧间隙参数符合传动配合标准，既保证装配时的顺畅度，也能避免传动过程中出现旷量异响。整体模型的结构逻辑完全服务于森林机械的复杂工况需求，可承受大扭矩传动带来的载荷，同时兼顾轻量化设计要求，在保证结构强度的前提下尽可能去除冗余材料，适配林业作业设备的轻量化使用需求。
