符合ASME Y14.5标准的法兰式轴座结构

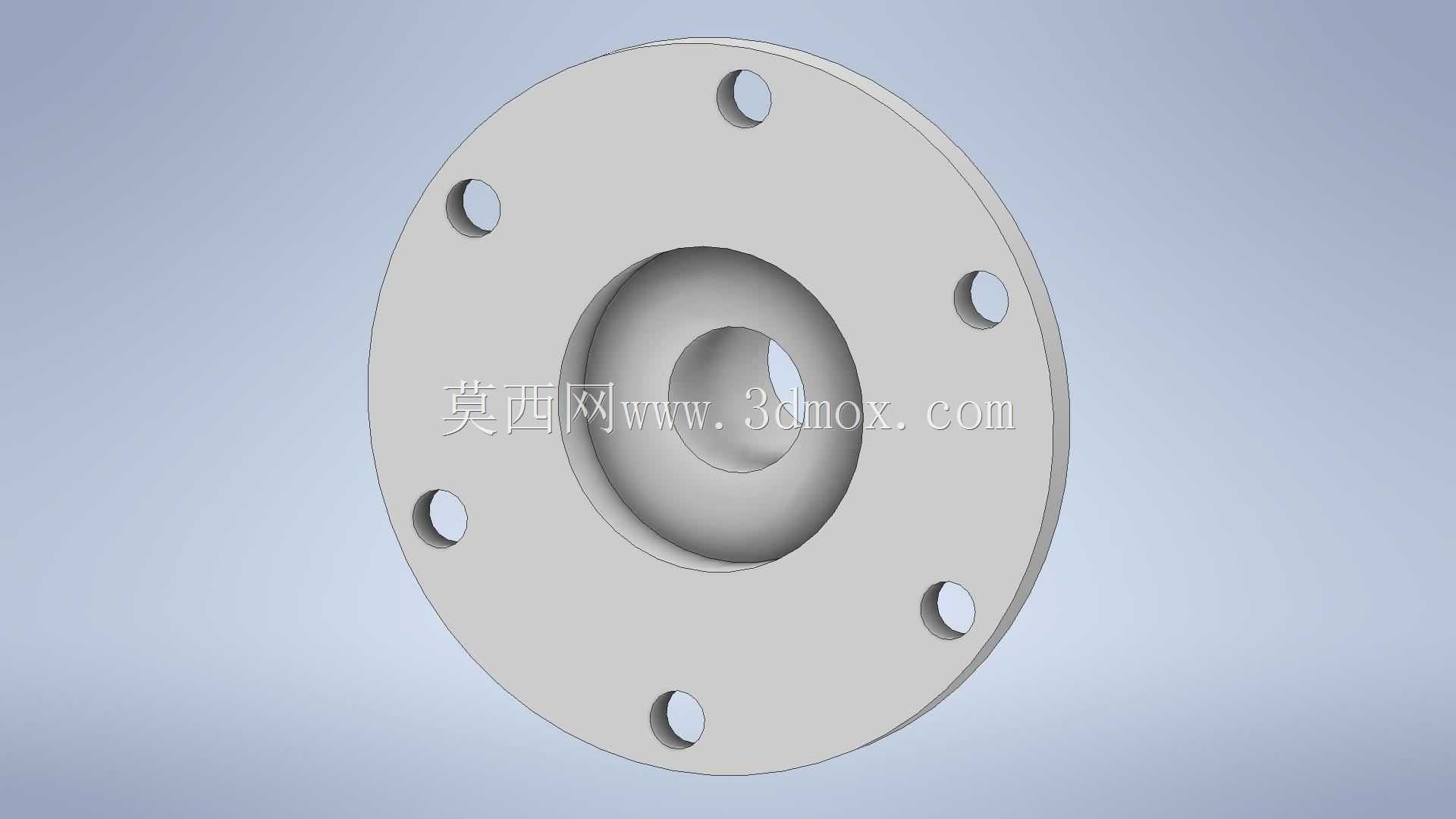

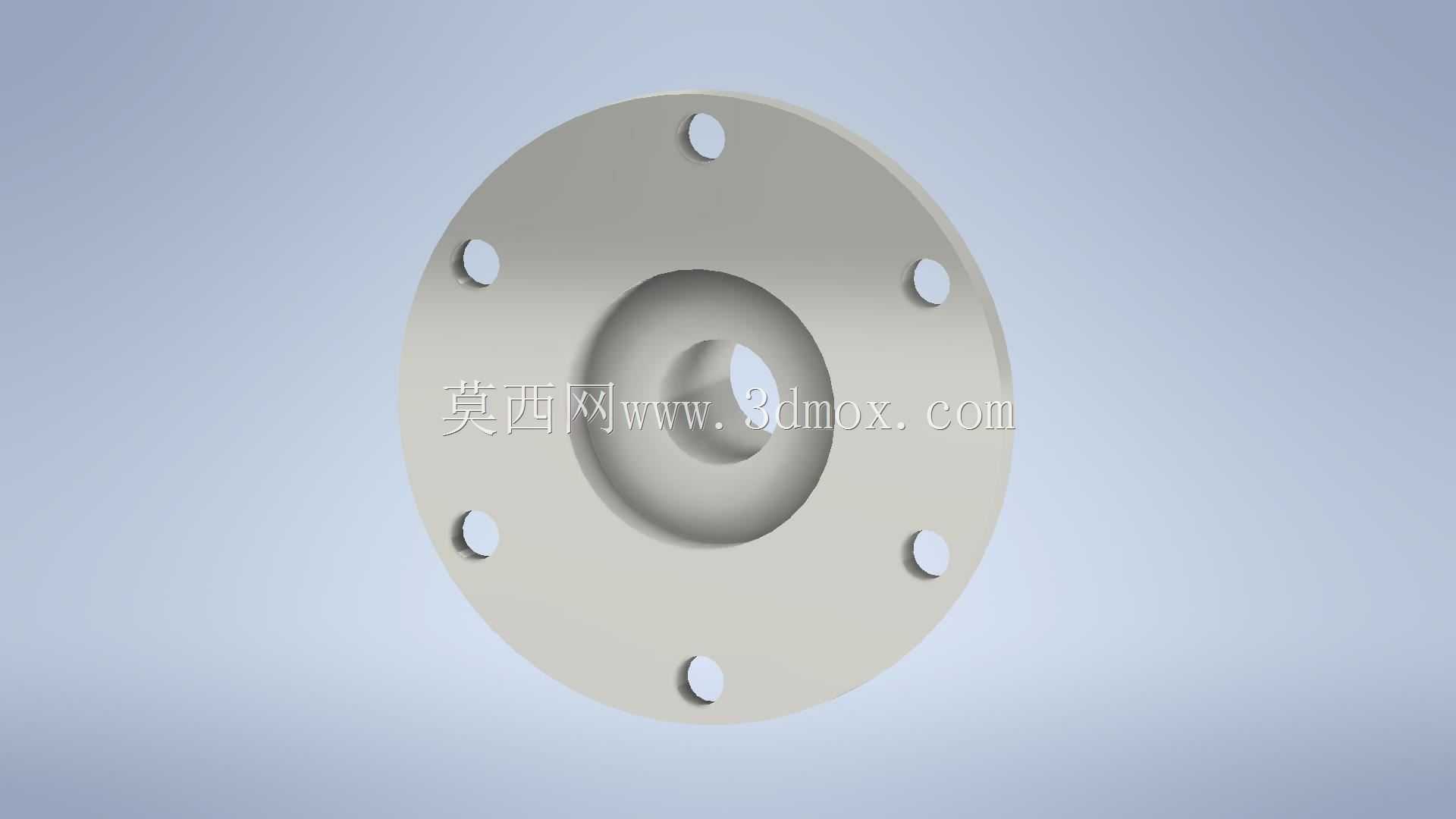

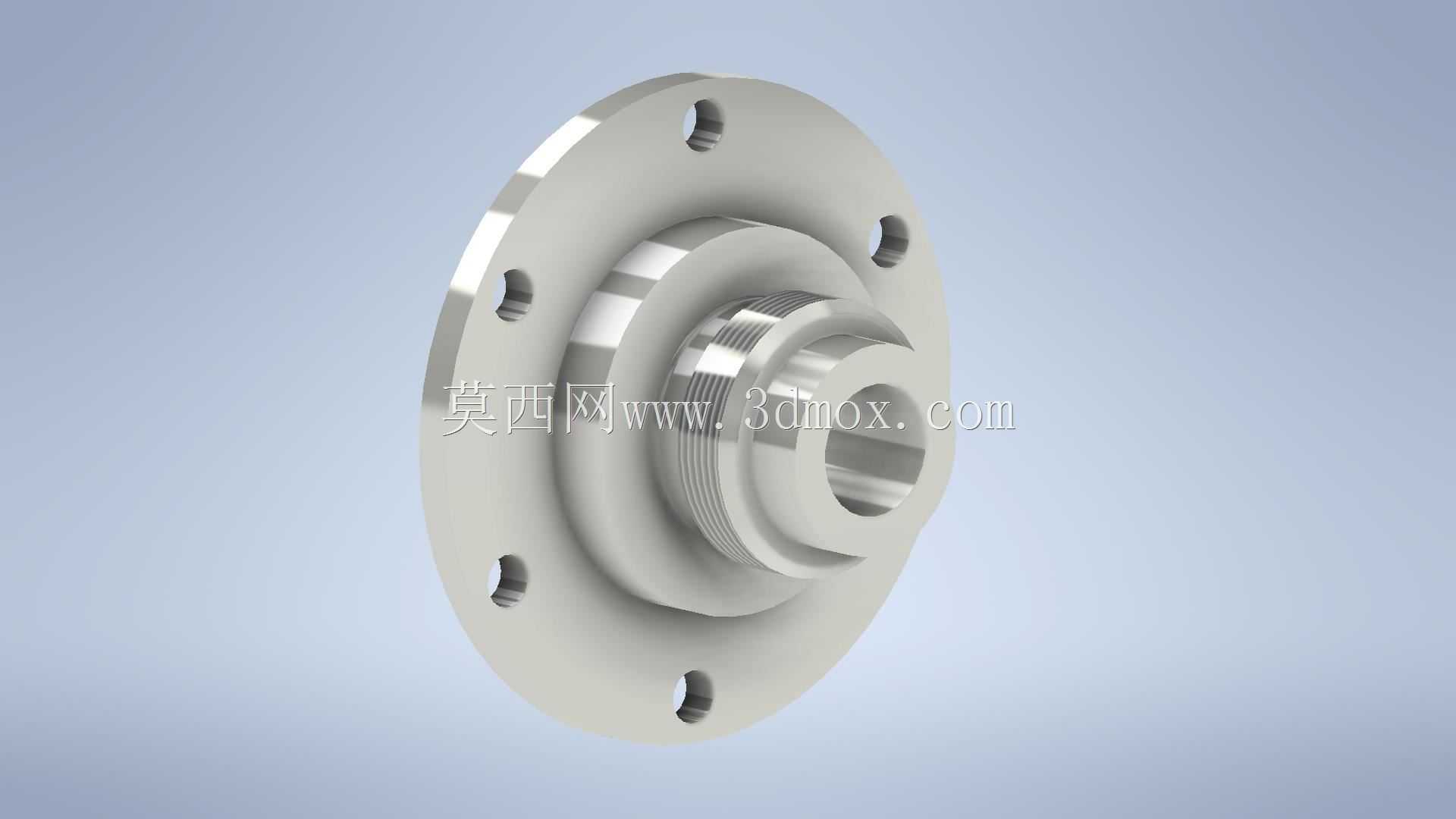

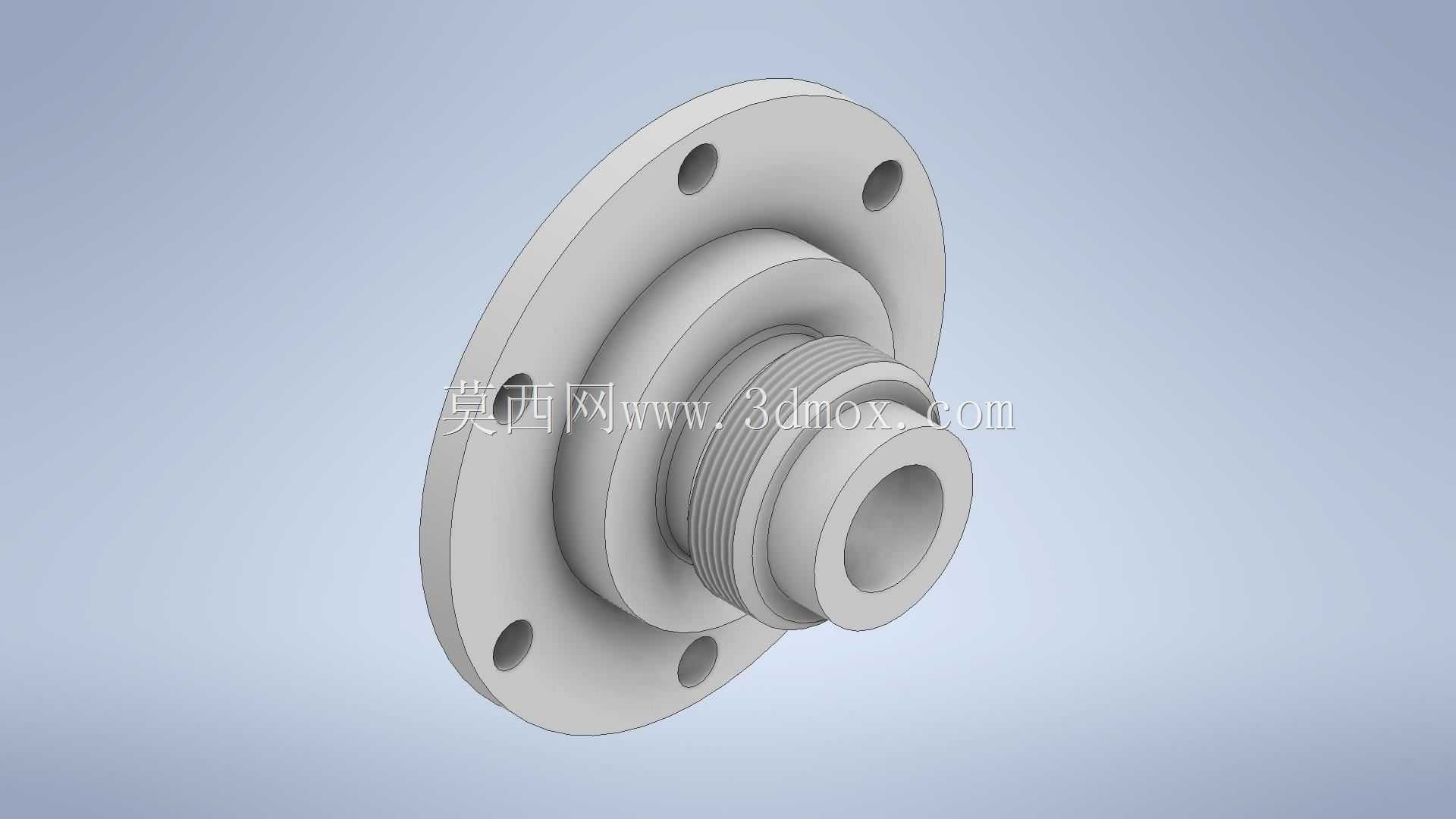

　　在流体管路连接、旋转轴系支撑以及设备腔体密封的各类工业场景中，这类带安装法兰的轴类连接零件是应用频次极高的基础结构件，常见于泵阀进出口的轴端密封位、减速机输出端的连接过渡段、小型旋转设备的主轴支撑座等位置，承担着轴系定位、相邻部件连接、介质密封阻隔的多重作用。从结构功能来看，该零件的法兰盘端面上均匀分布的四个安装通孔，是用于穿装螺栓将整个部件固定在设备的安装基面或者相邻的机壳端面上，孔位的分布公差直接决定了安装时的对位顺畅度，若孔位位置度超差，会出现螺栓无法穿入、安装后零件偏斜的问题，进而导致轴系同轴度偏差，引发运转时的振动、密封件偏磨泄漏等故障。零件中段的多层阶梯轴结构，不同直径的轴段分别承担不同的功能，

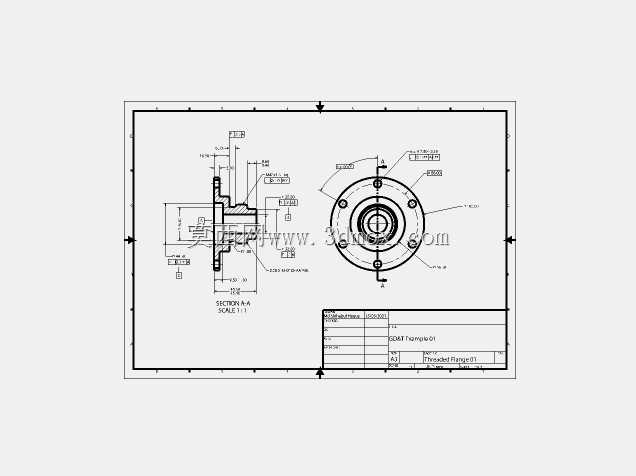

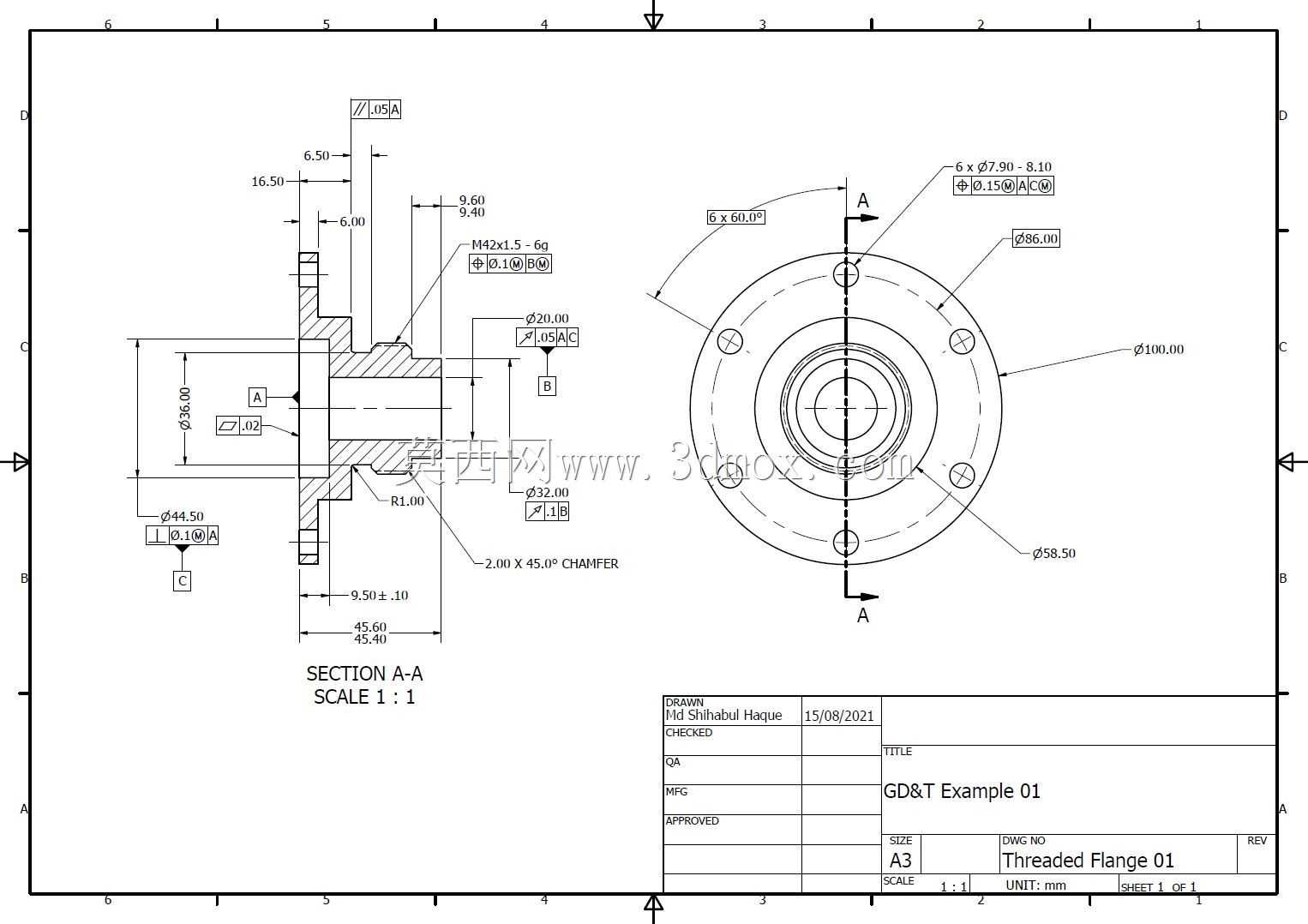

　　靠近法兰的大直径轴段一般用于套装骨架油封或者O型密封圈，实现腔体内部与外部环境的密封，防止内部润滑介质泄漏或者外界粉尘、水汽进入设备内部；中间带外螺纹的轴段，是用于配套锁紧螺母，实现套装在轴上的轴承、叶轮或者其他回转零件的轴向锁紧固定，螺纹的精度直接影响锁紧后的预紧力均匀性，若螺纹同轴度偏差过大，锁紧后会导致轴上零件出现端面跳动，影响回转精度。最外侧的小直径空心轴段，是用于和外部的连接管路或者对接轴实现配合，内孔的尺寸精度与圆柱度决定了对接后的同轴度，空心的结构既可以减轻零件整体重量，也能够供介质流通或者穿装其他杆件。在设计思路上，该零件完全遵循ASME Y14.5几何尺寸与公差标准进行尺寸标注，

　　所有关键配合面都标注了对应的形位公差要求：法兰安装端面标注了相对于基准轴线的端面全跳动公差，保证安装后法兰面与安装基面完全贴合，避免出现局部间隙导致的密封失效；各阶梯轴的圆柱面标注了相对于公共轴线的径向圆跳动公差，保证轴上套装的零件回转时不会出现偏心；安装孔采用位置度公差标注，采用最大实体要求，在保证安装强度的前提下放宽了加工公差带，降低生产加工的成本与难度。从安装边界来看，法兰盘的外径决定了安装时所需的最小平面空间，四个安装孔的中心圆直径是和对接设备安装孔位匹配的核心尺寸，零件的总轴向长度决定了安装后突出安装基面的尺寸，在进行设备整体布局时需要预留对应的轴向空间，避免和其他相邻部件发生干涉。零件的各阶梯轴直径尺寸是和配套的密封件、

　　轴承、锁紧螺母等标准件直接匹配的，设计时完全遵循对应标准件的尺寸规范，不需要额外定制非标配件，降低后期的维护更换成本。这类零件在加工时一般采用棒料车削成型，法兰端面和安装孔可通过数控铣床或者钻床加工，螺纹段采用车削加工即可，所有配合面需要达到对应的表面粗糙度要求，密封面的粗糙度一般需要达到Ra1.6以下，避免密封件出现刮损导致泄漏。在实际选型应用时，需要根据所承受的轴向载荷、径向载荷大小选择对应材质，普通工况下采用45号钢调质处理即可满足强度要求，若用于腐蚀介质环境则需要采用不锈钢材质，若用于轻量化要求的场景也可采用铝合金材质加工，不同材质的零件在强度、耐腐蚀性、重量上存在差异，适配不同的设备使用需求。
