丹佛斯制冷干燥过滤筒体结构三维设计

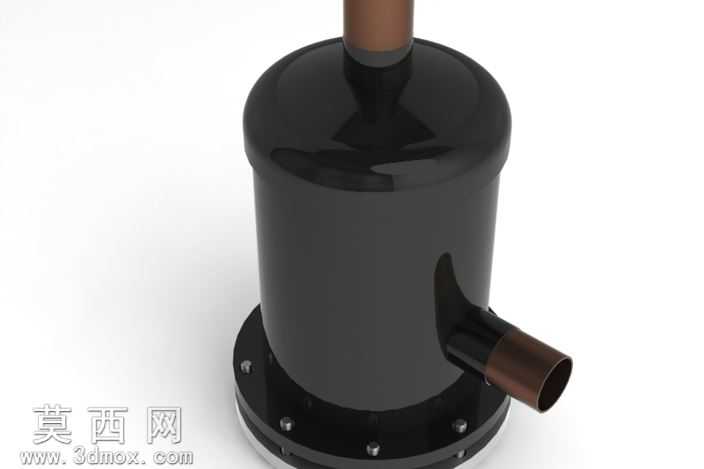

本作品为制冷系统用干燥过滤部件的三维参数化建模成果，建模阶段以制冷回路干燥过滤器的实际工程尺寸为基准，在SolidWorks平台中完成全结构特征搭建。首先进行主体承压筒体的建模，通过旋转凸台特征生成等壁厚的圆柱筒体结构，精准控制筒体的内径、壁厚与轴向长度，匹配制冷系统的承压设计要求，筒体顶部采用圆弧封边结构过渡，避免应力集中问题，提升结构可靠性。随后完成接口管路的建模，分别在筒体顶部轴向位置、筒体侧部径向位置创建铜质管路接口，通过拉伸凸台特征生成管路主体，对管路与筒体的衔接位置做圆角过渡处理，还原实际产品的焊接衔接结构，保证接口的同轴度与伸出长度符合制冷管路的装配标准。接下来进行底部端盖结构的建模，通过拉伸特征生成带法兰边的圆形端盖，在法兰边上均匀阵列布置螺栓安装孔，还原端盖与筒体的螺栓紧固连接结构，端盖与筒体的配合面做贴合公差设计，保证密封结构的装配合理性。材质渲染阶段，为筒体主体赋予亮面黑色金属烤漆材质，调整材质的反光度与粗糙度参数，还原钢制筒体表面烤漆的细腻光泽与深邃质感；为两处管路接口赋予紫铜材质，调整金属材质的漫反射、高光参数，还原紫铜管路的金属色泽与轻微氧化质感；为底部螺栓赋予镀锌钢材质，还原紧固件的金属哑光质感，整体渲染效果贴近实物外观。结构设计上充分考虑制冷干燥过滤器的功能需求，筒体内部预留充足的干燥过滤芯安装空间，侧出管路的角度设计避免流体直接冲击滤芯，提升过滤干燥的效率，底部法兰端盖的可拆设计方便后期更换内部滤芯与维护作业。建模过程中对所有特征做参数化关联，修改关键尺寸即可快速生成不同规格的同系列过滤筒体模型，可直接用于制冷系统的整机装配仿真、管路干涉检查，也可用于产品展示、生产加工前的结构验证，模型的所有特征无建模错误，几何拓扑完整，可直接导入各类CAE仿真软件做承压强度、流体阻力的仿真分析，为制冷配件的产品开发提供可靠的三维数字模型支撑。
