带圆顶结构的立式过滤筛选组件

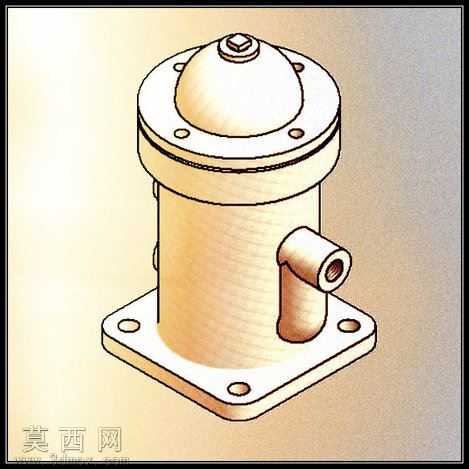

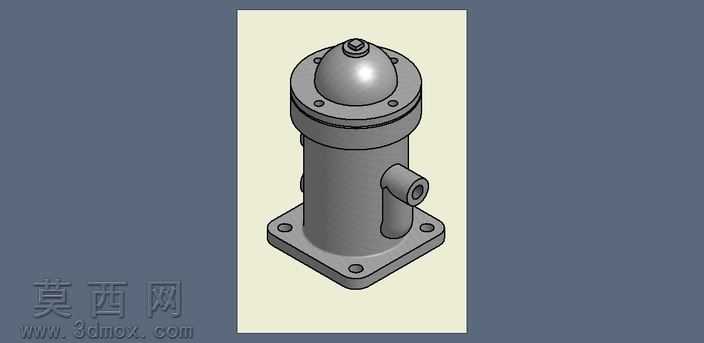

本作品为立式过滤筛选类组件的三维建模成果，整体采用自下而上的装配建模思路完成，首先对各独立零件进行参数化建模，再按照装配约束关系完成整体拼接。建模过程中首先完成底部方形安装法兰的绘制，通过拉伸凸台创建带安装孔的法兰基座，法兰上的四个沉头安装孔采用圆周与线性结合的阵列方式生成，保证安装定位的精度；随后创建圆柱形主体筒体，筒体与底部法兰采用同轴心与面重合约束完成装配，筒体侧面的侧向接口采用拉伸加抽壳的方式构建，接口处的内孔与外圆均做了倒角处理，还原实际加工的工艺特征。顶部的圆顶端盖是本组件的特征结构，首先通过旋转凸台生成半球形圆顶主体，再通过拉伸创建端盖的法兰连接边，端盖上的连接螺栓孔采用圆周阵列均匀排布，圆顶顶部的小型凸起堵头采用单独建模后装配的方式完成，还原了端盖的可拆卸结构特征。建模过程中对内部的过滤装置、插头、戒指、垫圈等细小零件均做了结构还原，各零件之间的装配间隙按照实际工业产品的配合公差进行预留，避免出现装配干涉的问题。材质渲染阶段，整体零件赋予哑光金属铸铁材质，对安装法兰的接触面、侧向接口的密封面做了轻微的粗糙度区分，还原金属机加工后的表面质感；渲染时采用柔和的环境光搭配定向补光，突出圆顶的曲面弧度与筒体的柱面轮廓，清晰展现各部分的结构层次。设计过程中充分考虑了过滤筛选设备的实际使用需求，底部法兰的安装尺寸、侧向接口的通径、顶部端盖的拆卸空间均符合常规工业过滤器的设计规范，各组成部分的结构拆分合理，既还原了产品的外观形态，也清晰展现了内部的装配逻辑，可用于过滤类设备的结构展示、装配教学以及相关产品的设计参考。
