卧式罐体配套泵组水过滤装置设计

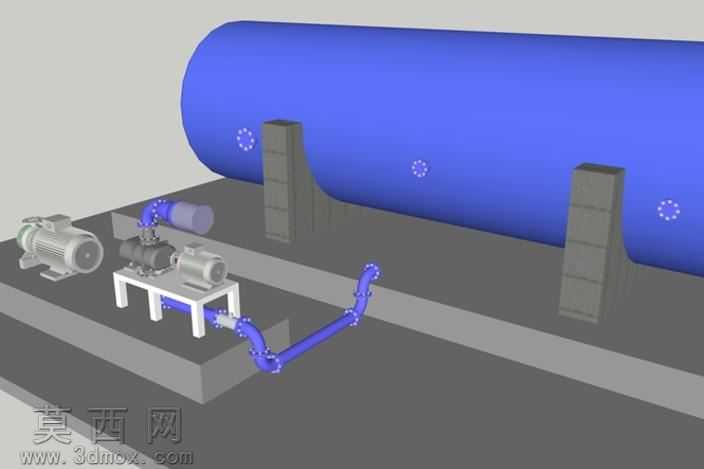

本水过滤装置三维模型采用参数化建模方式完成整体搭建，首先完成核心卧式承压过滤罐体的建模，通过回转特征生成罐体的圆柱主体与两端封头结构，在罐体表面精准定位开孔，预留管路接口、检修口与安装定位点位，罐体下方设计两组对称的立式支撑鞍座，采用拉伸特征构建鞍座的梯形支撑结构，添加加强筋特征提升支撑结构的结构强度，保证罐体放置的稳定性。随后完成动力输送单元的建模，包含两台驱动电机与配套泵体结构，电机部分通过旋转、拉伸特征构建机壳、散热筋、输出轴端与安装底座结构，还原电机的外观形态与安装尺寸；泵体部分构建泵腔、进出口法兰与连接支座，将泵体与电机通过联轴器结构完成装配定位，放置在白色型材搭建的泵组安装架上，安装架采用方管拼接结构，预留螺栓安装孔位，保证泵组运行时的结构稳定性。管路系统部分采用扫掠特征完成蓝色输送管道的建模，根据流体走向规划管路的弯折路径，在管路弯折处添加圆滑过渡特征，避免流体输送时出现过大阻力，管路接口处添加法兰连接结构，还原真实管路的连接方式，分别完成罐体到泵组入口、泵组出口到罐体的管路连接，形成完整的流体循环过滤通路。建模过程中对所有零部件的装配关系进行约束校验，保证支撑结构、动力单元、管路系统之间无干涉，各部件的安装位置符合水处理设备的布局逻辑。材质与渲染阶段，为罐体赋予深蓝色哑光金属材质，模拟工业过滤罐体的防腐涂层质感；支撑鞍座与安装底座赋予深灰色铸铁材质，还原金属部件的厚重质感；输送管路赋予亮蓝色工程塑料或防腐涂层金属材质，清晰区分流体输送通路；电机与泵体赋予银灰色金属材质，还原机电设备的金属外壳质感；安装平台赋予深灰色水泥或金属平台材质，衬托整套装置的工业场景感。渲染时采用柔和的工业场景光照，添加适当的环境反射效果，清晰展现各部件的结构轮廓与材质差异，直观呈现整套水过滤装置的整体布局、部件组成与管路连接逻辑，可用于水处理设备的结构展示、方案沟通与教学演示使用。
