工业管道用直角式单向止回阀结构设计

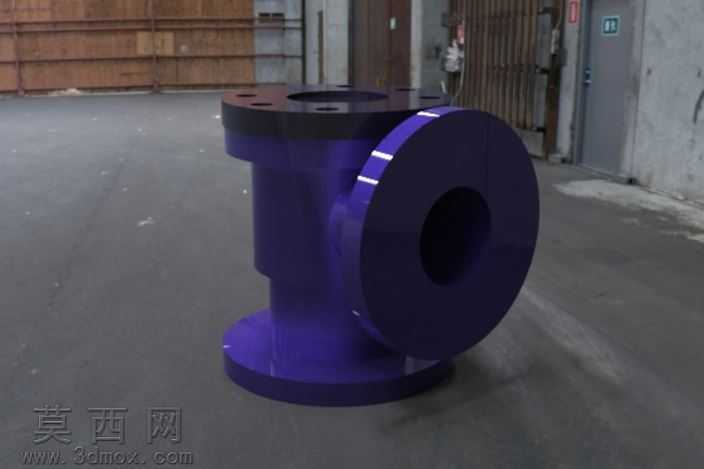

本作品为直角式非返回单向阀三维建模设计，整体采用T型三通式结构布局，建模阶段严格遵循工业阀门通用设计规范，先通过草图绘制确定三个连接端口的法兰盘基准尺寸，分别为顶部垂直向上的法兰接口、侧部水平朝向的法兰接口以及底部垂直向下的封闭基座，三个接口的中心轴线呈90度垂直交汇，形成直角式流体转向通路。建模过程中对法兰盘的螺栓孔阵列做了精准参数化约束，所有螺栓孔沿法兰圆周均匀分布，孔位间距、孔径大小均匹配对应压力等级的法兰连接标准，保证后续装配时可与标准工业管道法兰直接对接。材质渲染阶段，阀体主体采用深蓝色工业烤漆材质效果，表面添加细微的磨砂质感模拟实际铸件喷涂后的哑光触感，法兰密封面位置做了深色金属质感区分，还原实际阀门加工时密封面的精加工金属表面特征，整体渲染场景采用工业厂区实景作为背景，通过柔和的环境光打亮阀体结构，清晰呈现各部位的轮廓转折与结构层次。结构设计上，阀体内部流道做了平滑圆弧过渡处理，避免流体流经转角时产生过大的压损与湍流，内部止回构件的安装腔预留了足够的活动行程空间，可适配升降式或旋启式止回阀芯的装配需求，保证流体仅能从指定方向流入、反向通路自动截断，实现管路防倒流的核心功能。整体建模过程中对所有配合面做了公差预留设计，法兰端面的平面度、阀体各段的同轴度均做了参数化管控，既满足三维可视化展示的直观性，也可直接导出工程图用于后续的生产加工参考，完整还原了工业直角止回阀的结构特征与功能属性。
