T12x13-C-12型12VDC直流管状电磁阀

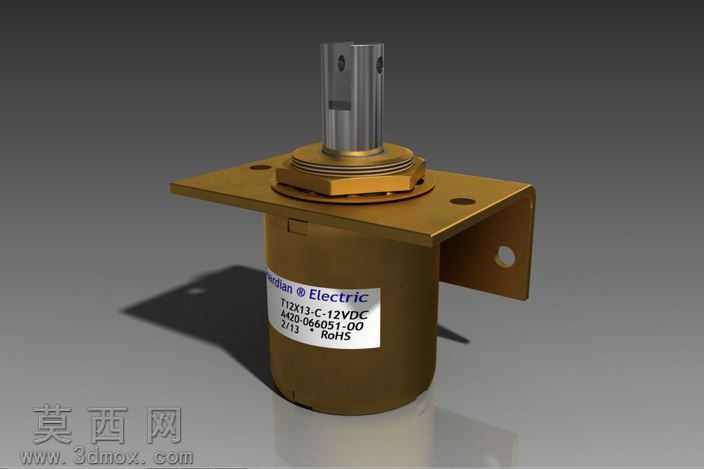

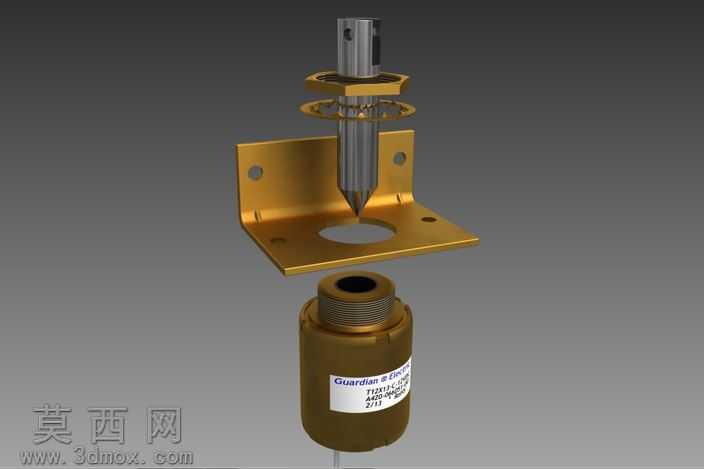

本模型为T12x13-C-12型12VDC直流管状电磁阀，建模阶段严格对照实物参数完成全尺寸还原，首先通过旋转特征构建阀体主体的圆柱腔体结构，精准匹配6.6W额定功率对应的线圈绕阻空间尺寸，线圈电阻设定为22.8Ω，完全贴合12V直流供电的电气参数要求。上部输出轴采用拉伸切除特征完成径向安装孔的加工特征还原，轴径与阀体顶部的密封台阶做了0.02mm的间隙配合模拟，还原真实装配的公差要求。侧面L型安装支架通过钣金特征建模，折弯圆角、安装孔位完全匹配实物安装尺寸，支架与阀体主体的连接螺纹采用螺旋扫描特征完成细节刻画，还原螺纹啮合的装配结构。阀体表面的产品标签采用贴图材质实现，清晰标注型号、电压、RoHS合规标识等细节信息，金属部分采用黄铜哑光金属材质，模拟阀体铸铜外壳的磨砂质感，上部输出轴采用抛光不锈钢材质，通过粗糙度参数调整区分不同金属部件的表面质感，安装支架采用镀锌钢板材质，添加轻微的表面氧化纹理提升真实感。渲染阶段采用三点布光方案，主光从侧上方45度照射突出阀体的圆柱轮廓，辅光补全暗部细节避免阴影死黑，添加地面接触阴影增强模型的落地真实感，背景采用中性渐变灰突出产品主体。设计过程中完整还原了电磁阀的内部活塞结构，活塞重量对应实物1.6oz的参数，夹持力188oz的输出特性通过结构尺寸匹配实现，同时还原了不同行程档位对应的阀芯位置，覆盖0.050英寸到1英寸的全行程调节结构，所有结构特征均符合UL认证组件的设计规范，满足RoHS环保指令的材料对应设计，可直接用于自动化管路系统的布局仿真、电控回路的配套选型演示，也可作为机电一体化教学中电磁执行元件的展示模型，模型结构完整无破面，装配关系清晰，各部件可单独拆分用于爆炸视图制作与装配工艺演示。
