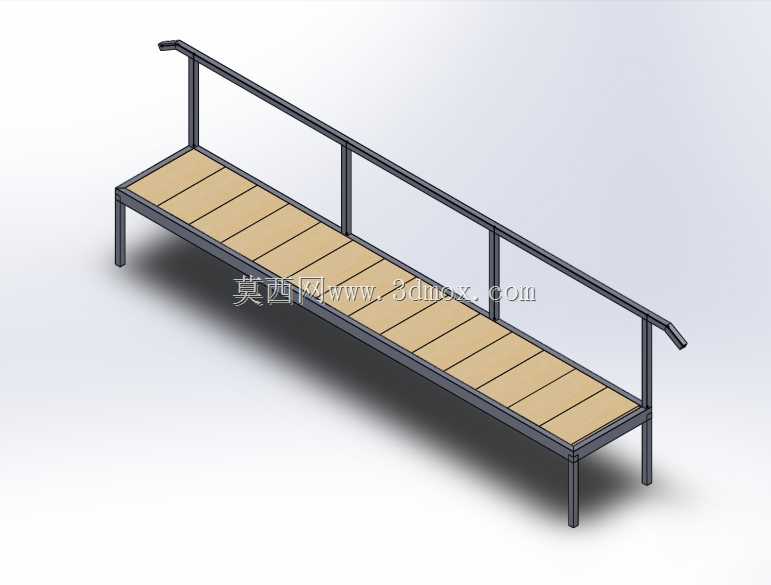

带单侧护栏的木质面板小型步行桥结构

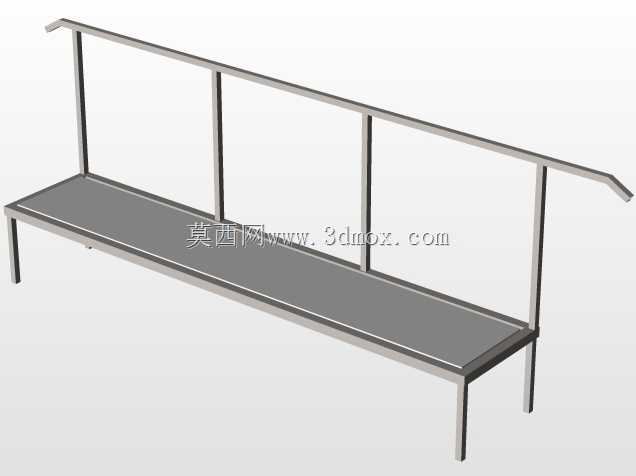

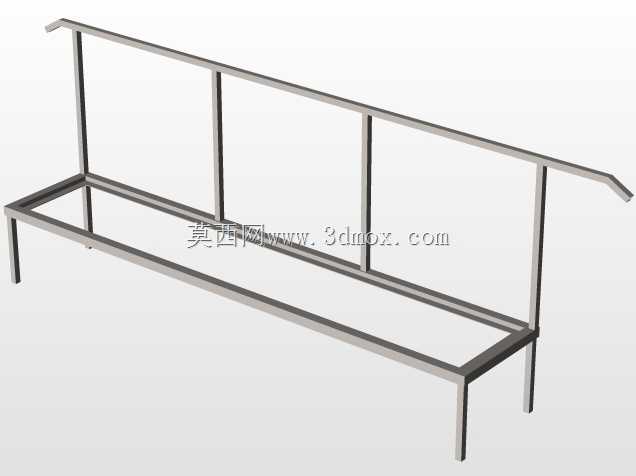

　　该小型步行桥主要应用于园区景观步道衔接、厂区临时跨沟通行、户外庭院高差过渡等场景，可满足单人或少量人员有序通行的需求，整体结构偏向轻量化设计，适配跨度不大的通行缺口，无需复杂的土建基础即可完成布设。从结构功能来看，桥体的承载面板采用分块式木质板材铺设，每块板材的长宽尺寸经过匹配排布，相邻板材间预留均匀的伸缩缝隙，可适应户外温湿度变化带来的板材形变，避免长期使用后出现起拱、开裂问题；面板下方为矩形钢管焊接成型的承载框架，框架的纵向主梁沿桥体延伸方向布置，横向支撑肋按照等间距排布，直接承托上方的木质面板，将面板承受的人员荷载均匀传递至两侧的支腿结构。单侧设置的护栏采用竖向方管立柱搭配横向圆管扶手的结构，

　　立柱与下方承载框架的侧边主梁采用满焊连接，焊缝位置做了打磨钝化处理，避免尖锐毛刺划伤通行人员；扶手两端做了向下弯折的收头设计，既可以避免扶手端部突出带来的磕碰风险，也能在人员上下桥时提供顺势的扶握支撑，扶手的高度符合人行防护的常规尺寸要求，可在通行时提供稳定的侧向防护，防止人员从无护栏侧意外跌落，这种单侧护栏的设计也适配临墙、临绿化带布设的场景，不会额外占用多余的通行空间。设计过程中优先考虑了户外使用的耐候性需求，金属结构件的型材选型兼顾了结构强度与自重控制，支腿采用垂直向下的方管结构，底部可搭配膨胀螺栓与硬化地面固定，也可直接放置在夯实的素土地面配合垫铁调平，安装边界的适配性较强，无需提前预制复杂的桥墩结构；

　　桥体的整体宽度控制在单人顺畅通行、两人可侧身错行的范围，长度适配3-5米的常规小跨度通行缺口，整体可拆解为框架、面板、护栏三个模块，运输时可拆分堆放，现场仅需通过螺栓紧固即可完成组装，无需大型吊装设备配合。从结构受力逻辑来看，承载框架的主梁截面选型经过荷载验算，可满足常规人行荷载下的挠度控制要求，不会出现通行时明显的上下颤动问题；木质面板与下方金属框架之间采用沉头螺丝固定，螺丝头部完全沉入木板表面，不会突出面板影响行走脚感，也避免螺丝长期受踩踏出现松动凸起的问题。护栏的立柱间距经过合理排布，既不会因间距过大失去防护作用，也不会因立柱过密造成材料浪费与视觉上的拥挤感，扶手的圆管直径适配人手抓握的弧度，扶握时的贴合度较好。

　　桥体的金属构件表面可根据使用场景做喷塑或镀锌处理，提升户外防锈能力，木质面板可选用防腐木或塑木材料，进一步延长户外使用寿命，整体结构没有复杂的异形构件，所有型材均为市场常规采购的标准件，加工时仅需切割、焊接、钻孔等常规工序，加工成本可控，后期维护也较为便捷，单块木质面板出现磨损时可单独拆卸更换，无需整体拆解桥体。
