家用厨房曲面造型烧水壶结构设计

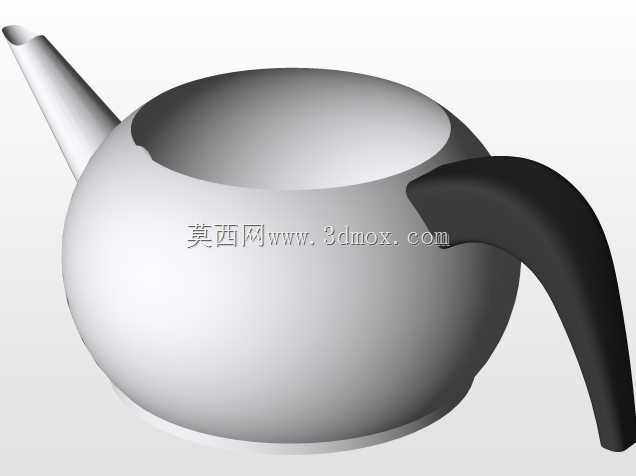

　　日常家用厨房场景中，烧水壶是高频使用的饮水加热器具，这类器具的设计需要兼顾握持手感、加热效率、倾倒防漏、易清洁等多重实际使用需求，不能只做外观层面的曲面堆砌。从结构实现逻辑来看，这款壶体的主体轮廓采用曲面造型构建，壶身整体为回转类曲面基础上做局部微调，靠近底部的位置做微收弧处理，既能够适配电磁炉、电陶炉等平面加热源的接触面积，保证加热过程中热量均匀传导到壶内水体，也能避免壶底边缘与灶台面板硬接触造成的漆面刮擦。壶身中部做微外凸的弧面过渡，一方面是扩大壶身的有效储水容积，在相同底座直径下提升盛水量，另一方面外凸弧面能够在握持壶身侧面的时候贴合手掌弧度，即便是壶身盛水重量较大的时候，也能分散手掌的承压点，减少握持的酸胀感。

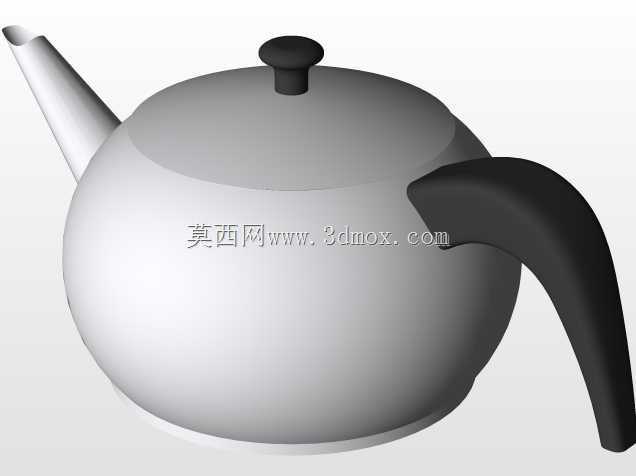

　　壶嘴部分的曲面设计是整个结构的难点，需要兼顾出水流畅度和断水利落性，建模过程中先通过引导线构建壶嘴的基础流道曲面，再对壶嘴与壶身的衔接位置做G2连续的曲面过渡，避免出现卫生死角，日常使用后擦拭的时候不会有积垢的凹槽。壶嘴的出水口做薄边处理，出水角度经过反复调整，倾倒时水流能形成稳定的柱状流，不会顺着壶身外壁往下淌水，断水的时候能够快速收住水流，不会出现余水滴落在灶台或者桌面的情况。壶盖部分采用实体建模构建，盖沿位置做一圈下沉式的定位止口，和壶口的配合间隙控制在0.3mm以内，既能够轻松取放壶盖，也能在水沸腾的时候避免壶盖被蒸汽顶起移位，盖顶的提钮做防滑的纹理处理，即便是手上沾有水渍或者油污的时候，也能稳妥提起壶盖，

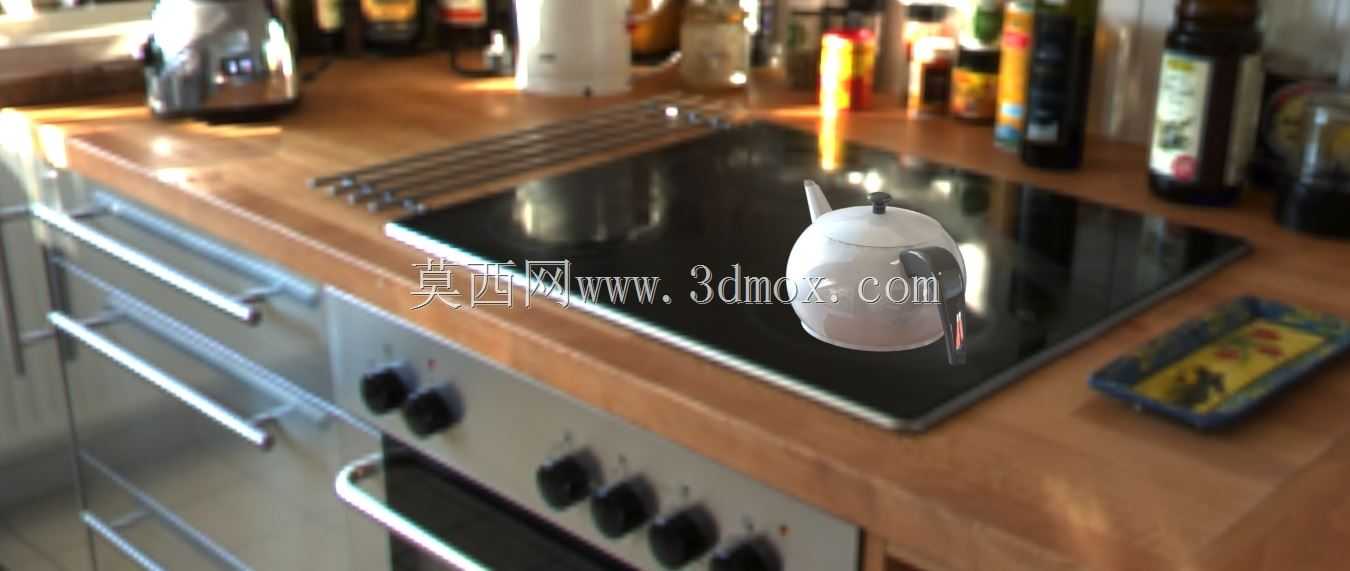

　　不会出现滑脱的情况。壶把的安装位置做了受力平衡的校核，壶把的握持中心和壶身满水状态下的重心在同一条竖直线上，提拿的时候不会出现壶身前倾或者后倾的情况，长时间提拿倒水也能减少手腕的受力负担。从安装边界来看，这款壶的整体底座直径控制在140mm以内，能够适配绝大多数家用嵌入式电磁炉、台式电陶炉的加热圈尺寸，不需要额外调整灶台的使用空间，壶身总高度控制在180mm以内，放置在厨房台面的时候不会遮挡吊柜下方的操作空间，日常收纳也能放进常规尺寸的橱柜层架中。建模过程中曲面部分和实体部分做了无缝合并，所有的转角位置都做了R2以上的圆角处理，没有尖锐的棱角，日常使用过程中不会磕碰划伤手部，也不会在清洁的时候刮擦抹布。壶身内壁的曲面做了顺滑过渡，

　　没有突兀的台阶或者凹槽，冲洗的时候水流能够顺着曲面带走内壁残留的水垢，不需要额外用刷子深入清洁。壶底的平面做了0.1mm的平面度公差控制，和加热面板接触的时候不会出现局部悬空的情况，避免加热过程中出现局部过热导致的壶底变形。这类日用五金器具的建模，不能只追求视觉上的曲面流畅度，每一处曲面的曲率调整、每一个实体结构的尺寸设定，都要对应实际使用中的具体需求，比如壶盖和壶口的配合间隙如果留的太大，烧水的时候会有过多蒸汽从缝隙溢出，降低加热效率，还可能造成烫伤风险；如果间隙留的太小，热胀冷缩之后壶盖可能会卡在壶口上，无法正常打开。壶嘴的流道截面如果设计不合理，出水的时候会混入空气，导致水流飞溅，弄湿操作台或者使用者的衣物。壶把的安装角度如果偏上或者偏下，提拿的时候重心偏移，满水状态下很容易出现手腕扭伤的情况。整个模型的构建过程，先从壶身的基础回转曲面入手，确定整体的容量参数和轮廓尺寸，再逐步添加壶嘴、壶把、壶盖这些附属结构，每添加一个结构都要校核和周边结构的干涉情况，比如壶盖翻开的时候会不会和壶把产生碰撞，壶嘴的角度会不会在倒水的时候让水流过急溢出。所有的壁厚都做了均匀化处理，壶身主体壁厚控制在1.2mm，既能够保证结构强度，日常轻微磕碰不会出现凹陷变形，也能控制整体的重量，空壶拿取的时候不会有过重的负担。
