六角外螺纹快插式软管接头三维设计

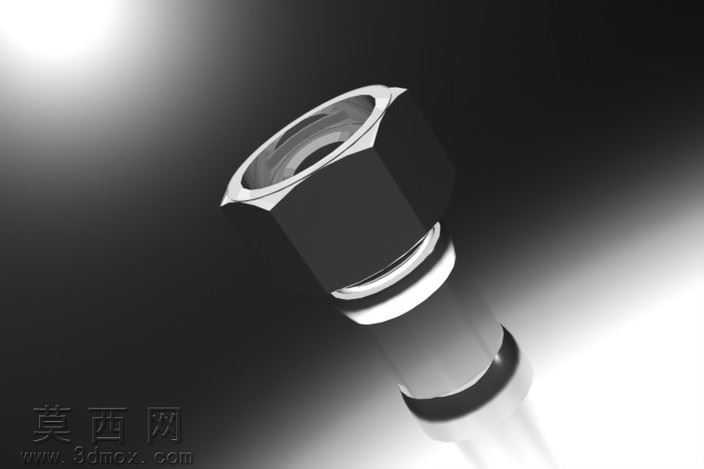

本作品为六角外螺纹快插式软管接头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过旋转凸台命令生成接头的主体回转基体，精准把控接头内部通径、外螺纹公称直径、插管段外径的尺寸公差匹配关系，确保后续装配时的同轴度与密封性要求。针对六角拧紧部位，采用拉伸切除结合多边形约束的方式构建标准六角结构，对六角棱边做0.2mm的倒角处理，既符合实际五金件的加工工艺要求，也避免渲染时出现锐利边角的失真问题。快插密封段的环形密封槽采用旋转切除命令生成，槽宽与槽深严格匹配常用O型密封圈的尺寸规格，槽口处做圆弧过渡处理，模拟实际生产中的去毛刺工艺，同时也能在软管插入时减少对管壁的划伤。插管段的防脱倒钩结构采用扫描特征构建，倒钩的倾斜角度与凸起高度经过反复调整，既保证软管插入时的顺畅度，又能在充压状态下实现可靠的防脱锁紧效果。材质设置阶段，接头主体赋予哑光镀铬金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原五金接头表面的细腻金属质感，密封槽位置单独赋予丁腈橡胶材质，通过调整材质的漫反射颜色与凹凸贴图，模拟橡胶材质的哑光磨砂触感。渲染阶段采用三点布光方案，主光源从侧上方45度角打光，突出六角结构的轮廓光影与金属表面的高光反射，辅助光源从另一侧补光消除暗部死黑，背光源勾勒接头的整体轮廓，配合渐变灰色背景与地面阴影效果，让渲染成品具备工业产品展示的专业质感。设计过程中充分考虑该类接头的实际应用场景，所有结构尺寸均参考通用管路配件的行业标准，既满足气动、液压、给排水等不同场景下的管路连接需求，也兼顾了3D打印验证与机加工生产的工艺可行性，模型的所有特征均保留完整参数，可根据实际使用需求快速调整通径、螺纹规格、插管直径等核心尺寸，适配不同规格的软管连接使用。
