冲刺赛车管式车架底盘结构设计

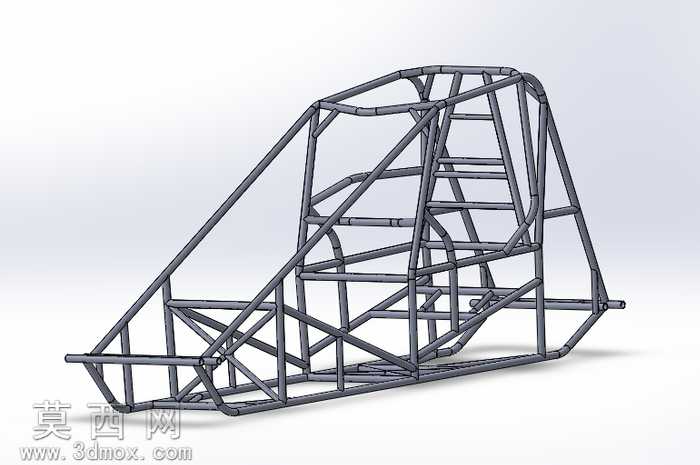

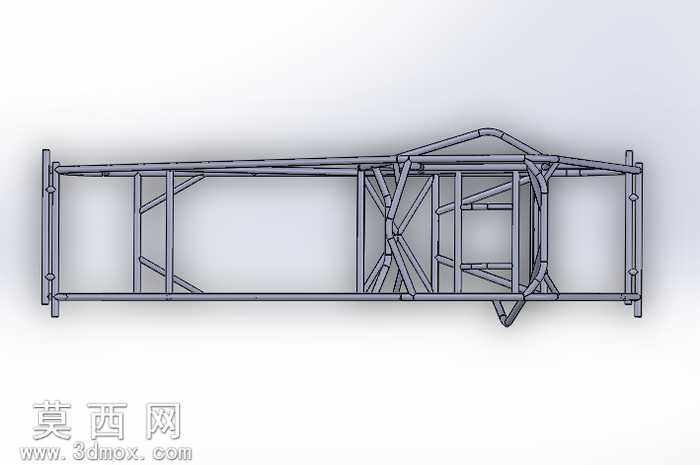

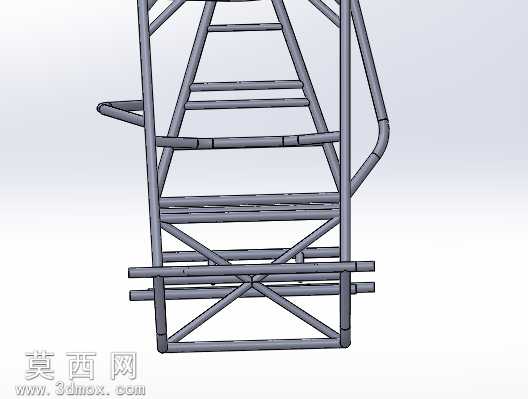

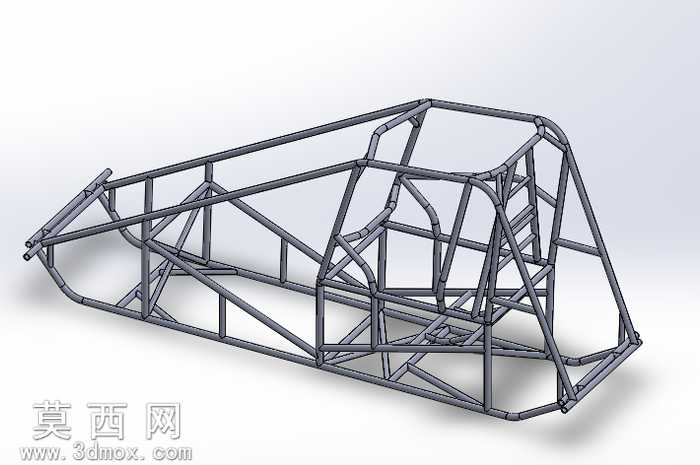

本作品为sprint冲刺赛车的管式车架底盘三维模型，采用SolidWorks软件完成全参数化建模，整体以等直径金属管材为核心构建单元，完整还原了入门级冲刺赛车的裸车架结构，未包含套接字、护翼等附加外装部件，还原了赛车底盘最核心的承载框架形态。建模过程中严格遵循钢管赛车的结构设计逻辑，首先搭建主环、前环、侧边防撞结构的基准线，通过3D草图绘制所有管材的中心路径，再沿路径扫描生成对应规格的管材实体，对管材衔接的相贯线位置做了精准的布尔运算处理，还原了真实车架焊接位置的贴合形态，保证所有管件衔接处无错位、无间隙，符合实际焊接加工的工艺要求。模型材质统一赋予哑光金属钢材材质，渲染阶段采用柔和的环境漫反射光源，搭配浅灰色渐变背景突出车架的空间结构，通过等轴测视角完整呈现车架的三维空间布局，清晰展示了从车头防撞结构、驾驶舱环绕防滚结构到车尾动力安装区域的完整框架走向。结构设计上，该底盘采用空间桁架结构形式，通过多组斜向支撑管材形成稳定的三角形受力单元，在驾驶舱区域形成了完整的环绕式防滚笼结构，能够在车辆发生翻滚、碰撞时为驾驶员提供充足的生存空间；车头部分延伸出前悬安装支点与前部防撞结构，车尾预留了动力总成、后悬系统的安装接口，车架底部设置了多组横向与纵向的加强梁，保证整车底盘的抗扭刚度与结构强度，适配冲刺赛车短道竞速的高强度使用场景。整个建模过程未添加多余的装饰性结构，完全围绕管式车架的核心受力逻辑搭建，所有管材的排布均兼顾了轻量化与结构强度要求，既能够直观展示sprint赛车底盘的基础框架构造，也可作为赛车设计入门阶段的结构参考模型，帮助理解钢管车架的受力传递路径与空间布局思路。
