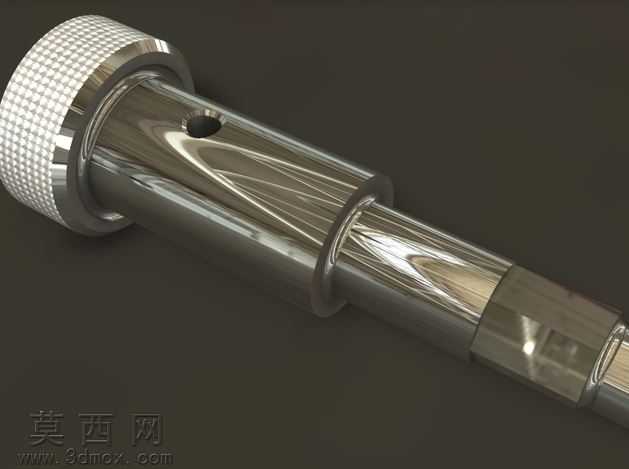

带滚花调节头的金属传动轴结构设计

本轴类零件采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械加工工艺逻辑，以回转体特征为基础搭建主体结构，首先通过旋转凸台命令生成轴的整体阶梯轮廓，依次完成大直径滚花安装段、中间光轴过渡段、径向定位孔段、阶梯轴颈段以及末端配合段的特征构建，各段轴径严格按照传动配合公差要求设定参数，保证后续装配的适配性。针对头部的滚花结构，采用特征阵列结合纹理映射的方式完成建模，还原直纹滚花的凹凸纹理细节，既保证滚花的视觉真实感，也兼顾模型的轻量化要求，避免过多细碎面导致后续操作卡顿。轴身的径向通孔采用拉伸切除命令完成，孔口位置做了微小倒角处理，符合实际机械加工的去毛刺工艺要求，各阶梯轴的过渡位置均设置了标准退刀槽与过渡圆角，避免应力集中问题，完全符合轴类零件的设计规范。材质设置阶段，为零件赋予抛光金属材质，调整金属粗糙度参数至低数值，模拟经过精磨加工的金属表面质感，添加适度的环境反射效果，还原镀铬或不锈钢材质的高光反射特性，滚花区域单独设置哑光金属材质，与光轴段的亮面形成质感对比，突出结构层次。渲染阶段采用三点布光方案，主光源从侧上方打亮轴身主体，突出阶梯结构的轮廓转折，辅光源补充暗部细节避免死黑，背光源勾勒零件边缘轮廓，提升整体立体感，背景选用深灰色纯色背景，最大程度突出金属轴的结构细节与材质质感。设计过程中重点考量轴类零件的传动稳定性与装配便利性，头部滚花设计用于手动调节时的防滑操作，径向通孔用于穿装定位销实现周向固定，多阶梯结构适配不同内径的轴承、传动轮等配套零件，各段长度尺寸经过传动行程计算确认，保证装配后各部件的位置精度，整体结构紧凑，加工工艺性良好，可直接用于机械传动结构的虚拟装配验证、工程图导出以及数控加工参考。
