十字轴式万向联轴器三维结构设计

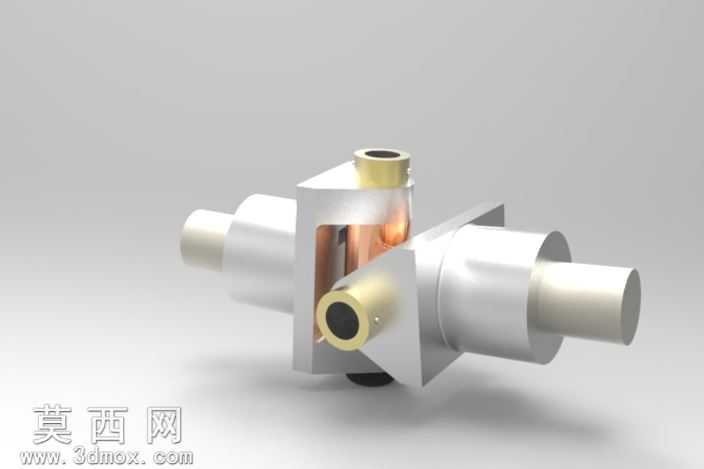

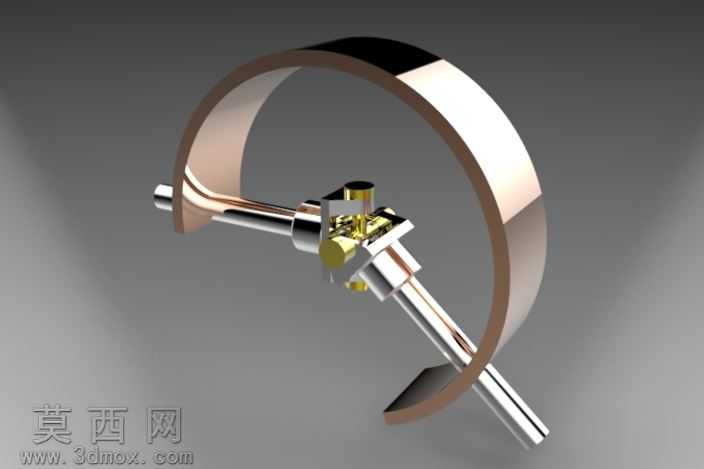

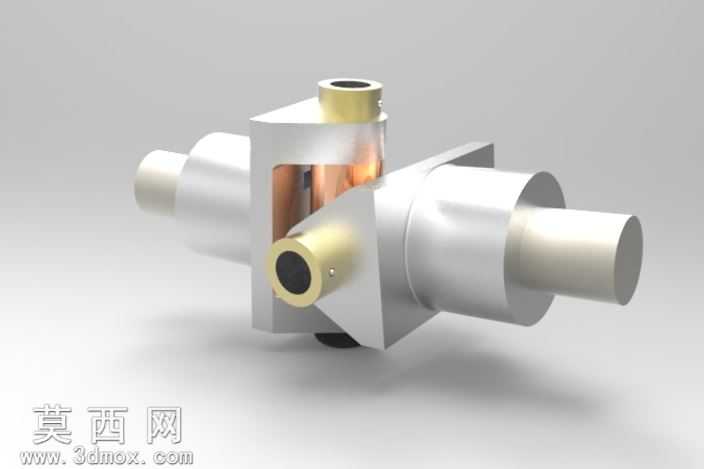

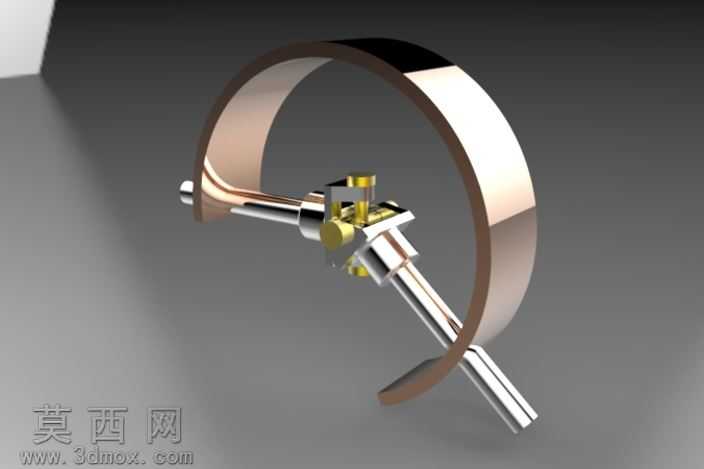

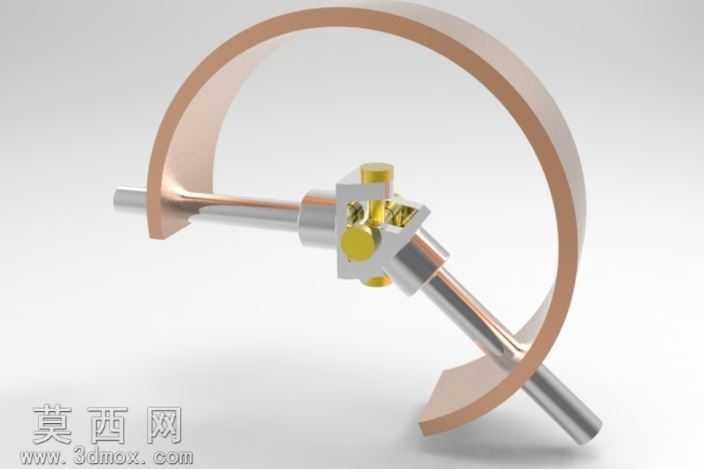

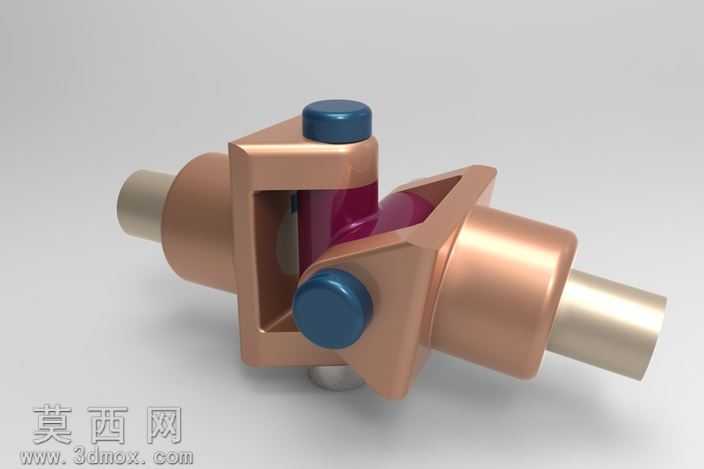

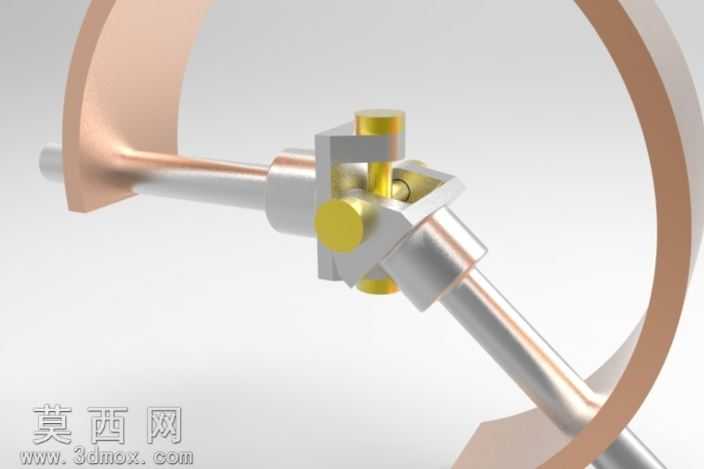

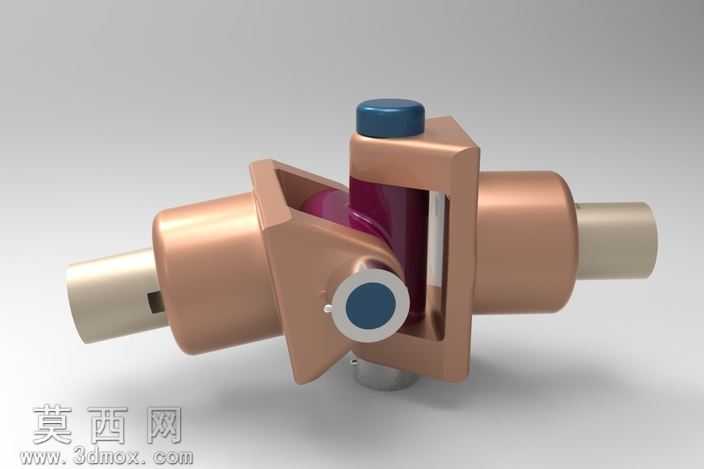

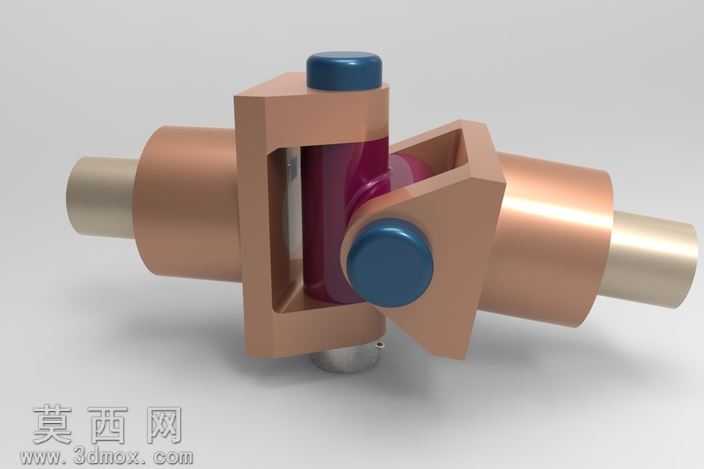

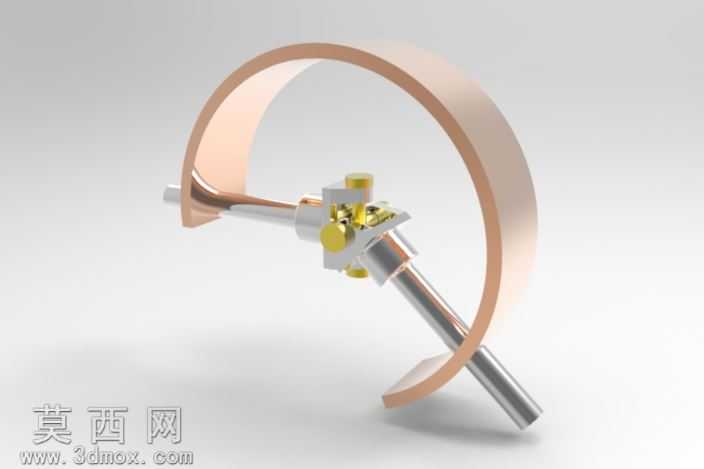

本作品为十字轴式万向联轴器的三维建模设计，建模过程中严格遵循机械传动零部件的设计规范，先完成整体结构的参数化草绘，以两轴对接的中心轴线为装配基准，依次完成两端轴头、十字形传动芯体、铰接销轴、轴套外壳、端盖紧固件等独立零件的建模。建模阶段对每个零件的尺寸进行精准约束，两端轴头采用阶梯轴结构设计，预留与外接传动轴配合的装配轴段，轴头与外壳的衔接处做圆角过渡处理，避免应力集中；十字传动芯体作为核心传力部件，四个轴颈的同轴度、垂直度公差严格控制，保证传动过程中动力传递的平稳性；铰接销轴与轴套采用间隙配合设计，预留合理的转动空间，满足两轴存在偏角时的灵活转动需求。材质与渲染阶段，为不同零件匹配符合工业实际的材质属性：外壳与轴头主体赋予铜合金材质，调整金属粗糙度参数还原铜质零件温润的金属光泽，表面添加细微的机加工纹理，模拟真实零件的加工质感；十字芯体部分赋予深紫红色的耐磨合金材质，与铜质外壳形成清晰的视觉区分；铰接销轴的端盖赋予深蓝色工程塑料加金属包边的材质效果，金属销轴部分赋予亮银色钢材材质，高光反射参数调整至符合机加工钢件的视觉特征；背景采用浅灰色哑光背景，搭配柔和的三点布光，主光从侧上方打亮主体结构，辅光弱化阴影死黑区域，轮廓光勾勒零件边缘轮廓，充分展现各部件的装配关系与结构细节。设计思路上，该万向联轴器用于实现存在轴线倾斜的两轴之间的动力传递，建模时充分考虑实际工况的使用需求，各铰接部位的转动角度范围符合万向接头的常规传动偏角要求，零件之间不存在干涉问题，装配逻辑符合实际产品的组装流程，既还原了万向联轴器的核心传动结构，也通过材质与渲染效果直观呈现了产品的外观特征，可用于机械原理演示、传动结构选型参考、装配教学等场景。
