K'Nex拼搭式共轴直升机结构三维模型

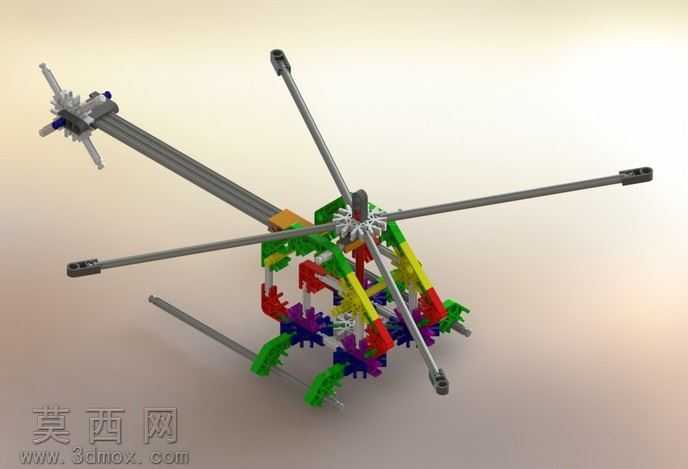

本作品为基于K'Nex拼搭构件设计的共轴双旋翼直升机结构三维模型，建模过程中完整还原了拼插类构件的装配逻辑与机械传动关系，所有杆件、连接件、齿轮组均按照真实K'Nex零件的尺寸比例进行1:1建模，确保各部件之间的装配间隙符合实际拼搭的公差要求。模型主体采用杆系框架结构作为承载基础，上下两层共轴反向旋翼的主轴通过嵌套式杆件实现同轴布置，旋翼桨叶采用细长杆件搭配端部配重块的结构形式，还原了拼搭航模的旋翼动平衡设计思路。传动系统部分完整复刻了多级齿轮传动路径，从底部动力输入位置开始，通过不同齿数的彩色齿轮组实现动力分流，分别驱动上下两层旋翼以相反方向旋转，抵消旋翼转动产生的反扭矩，所有齿轮的齿形、啮合位置均经过参数化校准，保证传动关系的逻辑正确性。材质渲染方面，针对不同功能的构件赋予了差异化的材质属性：结构杆件采用哑光工程塑料质感，金属连接件赋予轻微反光的金属材质，传动齿轮根据功能区分采用红、绿、紫等不同的高饱和度塑料配色，还原K'Nex积木零件的真实视觉效果，旋翼端部的配重块采用深色哑光橡胶材质，区分不同部件的功能属性。结构设计上充分考虑了拼搭模型的结构稳定性，在机身框架位置采用交叉斜杆布置形成三角形稳定结构，避免杆系结构出现受力变形，起落架部分采用向外延伸的斜向杆件支撑，保证模型放置状态下的重心稳定，整体结构无冗余构件，每一处杆件与连接件的布置都服务于结构强度或传动功能的需求。建模过程中对所有零件进行了装配约束校验，确保不存在干涉问题，可直接用于拼搭结构的原理演示、航模结构教学以及创意拼搭方案的验证参考，完整展现了积木式拼搭结构实现复杂机械传动的设计思路。
