无储水箱结构即热式热水供应装置

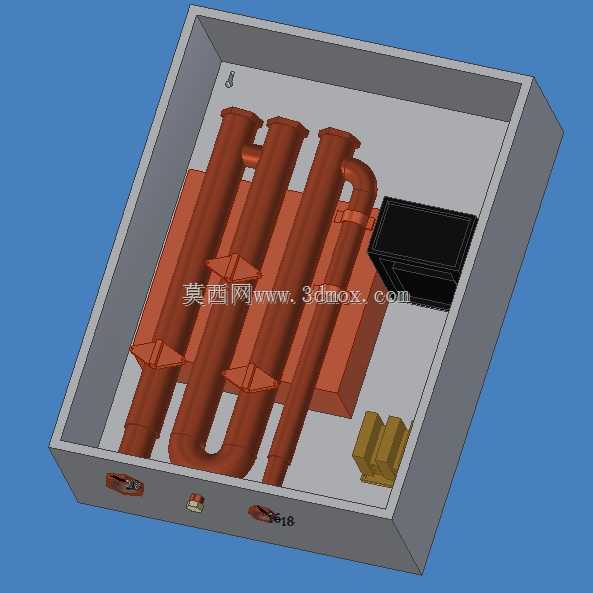

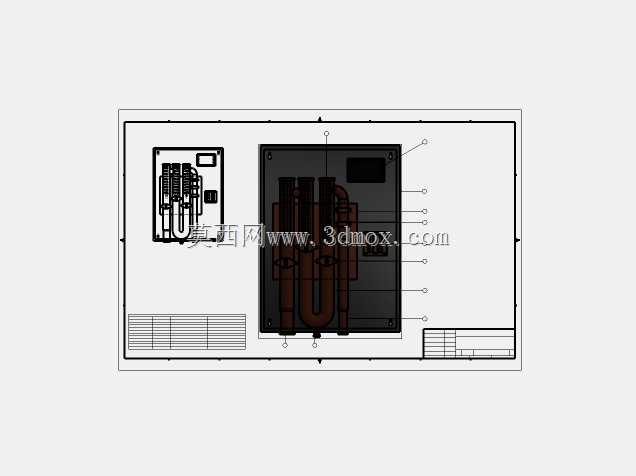

　　在民用住宅、小型商用门店的热水供应场景里，传统带储水容积的热水设备往往存在预热等待久、储水腔易积垢、占用安装空间大的痛点，这类无储水腔的即热式热水装置，正是针对上述场景做的定向结构优化，能够在水流经过换热通路的过程中完成快速升温，无需提前储水保温，适配小户型卫浴、餐饮门店后厨这类对安装空间敏感、需要即时热水输出的使用场景。从结构布局来看，整个装置采用方形薄型壳体作为承载主体，内部核心换热通路采用多组平行排布的弯折管路设计，管路之间通过U型弯头串联，延长水流在换热区域的停留路径，保证冷水流经时能够充分吸收热量达到设定出水温度，管路通过定位卡扣固定在壳体内侧的安装基板上，避免运输或使用过程中管路移位产生的密封失效问题。

　　换热区域旁侧预留了电控组件的安装位，黑色的防护盒体用来容纳加热控制、温度检测的相关电路模块，避免管路凝露或渗水接触电路造成故障，靠近壳体出线端的位置设置了小型接线端子组件，用来对接外部供电线路与控制信号线路，端子座做了凸起的挡边结构，减少溢水顺着壳体流到接线位置的风险。壳体正面预留了操作显示区域的安装位，底部设置了进出水接口的定位孔，接口位置做了局部加厚的凸台结构，提升管路连接时的结构强度，避免长期受力出现接口开裂渗漏。做这套结构设计的时候，首先要考虑的是安装边界的适配性，薄型方壳的厚度控制在常规墙体挂装的承重允许范围内，背部预留的挂装孔位间距匹配通用的卫浴挂架安装尺寸，不需要额外改造墙体就能完成固定，

　　壳体内部的元器件排布遵循水电分离的原则，换热管路整体布置在腔体的左半区域，电控与接线组件全部布置在右半区域，中间通过隔热挡片分隔，既减少热量向电控区域传递提升元件使用寿命，也能避免漏水时直接接触电路。实际使用过程中，冷水从底部进水接口进入后，顺着串联的多组换热管路依次流动，被管路周边的加热组件持续加热，到达出水接口时即可达到使用温度，没有储水腔的结构设计也让设备内部不会长期存水，减少了水垢沉积的空间，降低后期维护清理的频率。设计时还需要考虑内部组件的装配工艺性，所有内部管路、电控组件都采用模块化固定方式，先在基板上完成各个组件的预装，再整体推入壳体内通过侧边螺丝固定，不需要在壳体内部做复杂的拧接操作，能够提升装配效率，

　　壳体侧边预留的散热缝隙对应电控组件的安装位置，保证电路工作时产生的热量能够自然散出，避免密闭腔体内温度过高影响元件稳定性。进出水接口的位置设计在壳体底部同一水平线上，对接墙面预留的冷热水管路时不需要额外弯折连接管，降低安装时的管路应力，接口处的密封槽尺寸匹配通用的4分水管密封圈，用户安装时可以直接采购标准配件完成对接，不需要定制特殊规格的密封件。整个装置的内部走线全部沿着壳体侧边的走线槽布置，走线槽上设置了压线卡扣，避免导线散乱接触到高温换热管路造成绝缘层老化破损，不同功能的导线通过颜色区分，后期维护排查时能够快速识别线路功能。
