单缸活塞曲柄机构半剖结构展示模型

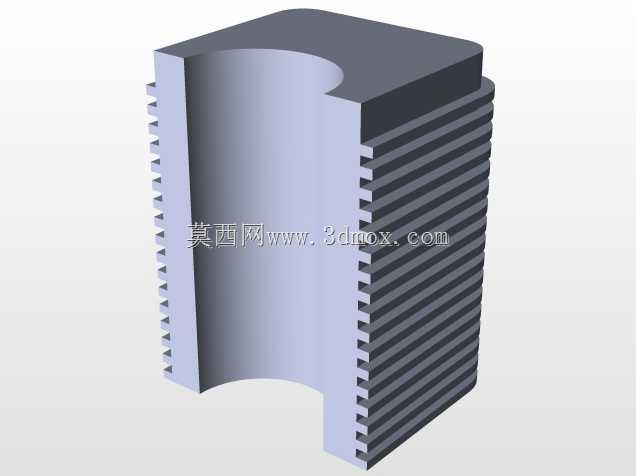

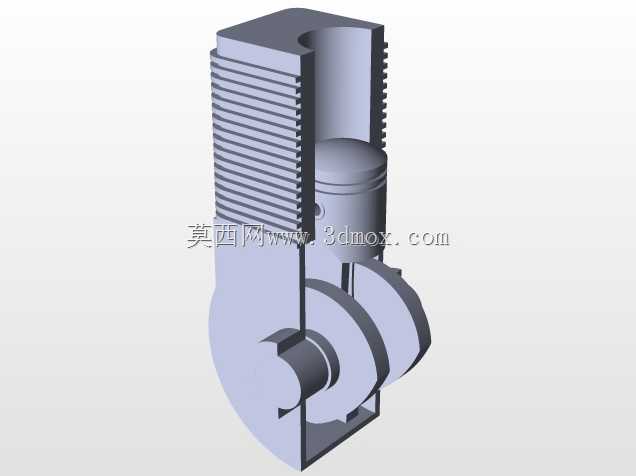

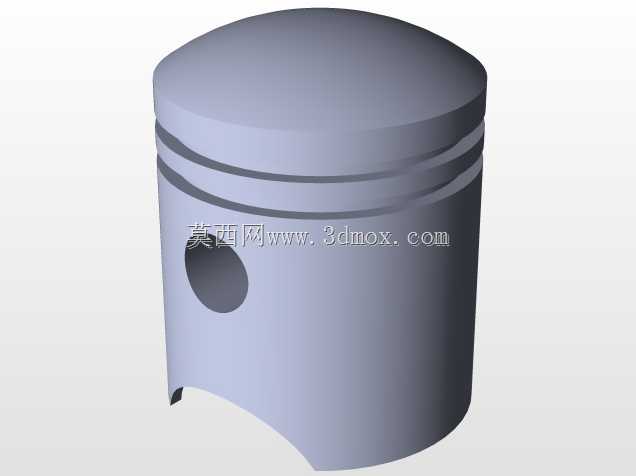

　　这套半剖结构的单缸活塞运动演示模型，核心作用是直观呈现内燃机最基础的动力转换逻辑，在职业院校机械原理教学、小型动力设备研发初期的原理验证场景中，能帮结构设计人员快速理清活塞往复运动到曲轴旋转运动的传递路径，省去反复拆解实体样机的繁琐步骤。从结构设计逻辑来看，模型特意做了纵向剖切处理，把原本封闭在气缸内部的活塞、活塞销、连杆、曲轴组件完全暴露出来，不需要额外拆卸就能观察到每一个运动副的配合状态。气缸外壁设计了密集的环形散热鳍片，这是风冷单缸发动机的典型结构，鳍片的排布间距、凸起高度都参考了通用小型汽油机的实际参数，能在演示结构的同时还原真实散热结构的布局逻辑，方便设计人员评估散热面积与气缸体积的匹配关系。活塞部分采用了简化的圆柱结构，

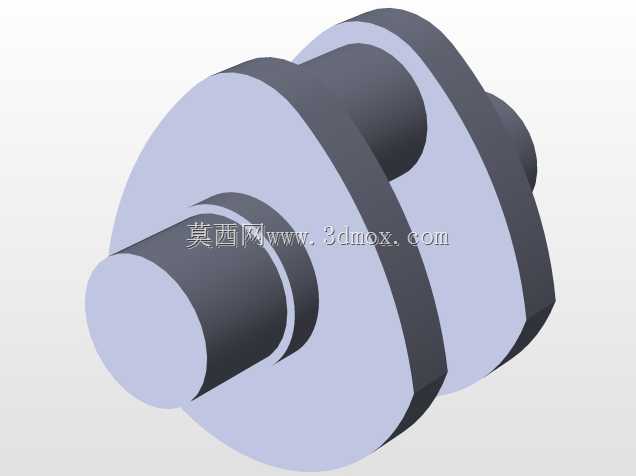

　　省略了真实活塞上的气环、油环细节，但保留了活塞销孔的位置特征，能准确演示活塞在气缸内做上下往复运动时，通过活塞销带动连杆摆动的动作过程。曲轴部分采用了偏心轮式的简化曲柄结构，虽然没有还原真实曲轴的平衡块、主轴颈细节，但偏心距的尺寸完全按照常规单缸发动机的曲柄半径比例设置，能准确复现活塞行程与曲柄回转半径的对应关系，转动曲轴时可以直观看到活塞到达上止点、下止点的位置，理解四冲程发动机的冲程长度计算逻辑。安装边界方面，整个模型的底部设置了平整的支撑底座，底座上预留了对应曲轴安装位的支撑凸台，保证曲轴转动时整个机构不会出现晃动，气缸部分与底座的连接位置做了加强筋处理，模拟真实发动机曲轴箱与气缸体的连接强度，避免演示过程中结构出现变形。

　　在实际教学场景中，这套模型可以配合简单的手动摇柄，让学员手动转动曲轴观察活塞运动规律，理解曲柄连杆机构的死点位置、活塞运动速度变化规律，比二维原理图的展示效果更直观；在小型通用动力设备的研发阶段，设计人员可以借助这个模型快速验证气缸中心线与曲轴轴线的垂直度、连杆长度与曲柄半径的配比是否合理，提前排查运动干涉问题，减少后续三维详细设计阶段的反复修改。模型的剖切位置特意选在气缸与曲轴箱的中心对称面上，既保证内部结构完全可见，又保留了一半的完整外壁结构，能同时展示外部散热结构与内部运动组件的相对位置，方便观察者建立完整的空间结构认知。气缸内壁与活塞的配合间隙按照演示模型的需求做了适当放大，避免3D打印或者加工时出现卡滞问题，

　　同时又能准确呈现活塞在气缸内的运动导向关系，不会因为间隙过大影响运动逻辑的展示。连杆两端的铰接位置都做了简化的轴孔配合，没有添加轴承细节，但孔位的同轴度公差参考了真实发动机的设计要求，保证连杆摆动时不会出现卡涩，能顺畅传递活塞的动力到曲轴。
