工业传动用皮带张紧调节机构

　　在各类带传动的工业设备运行场景中，皮带张紧力的稳定维持直接决定了传动效率、皮带使用寿命以及整套传动系统的运行可靠性，这套张紧调节结构正是针对带传动系统的张紧需求设计的功能部件。从实际应用场景来看，这类结构广泛适配各类平带、V带传动的工业设备，不管是小型加工设备的动力传输段，还是输送线的长距离带传动布局，都能通过该结构实现张紧力的动态维持，避免皮带长期运行出现蠕变伸长后发生打滑、跳齿、传动比失准等问题。

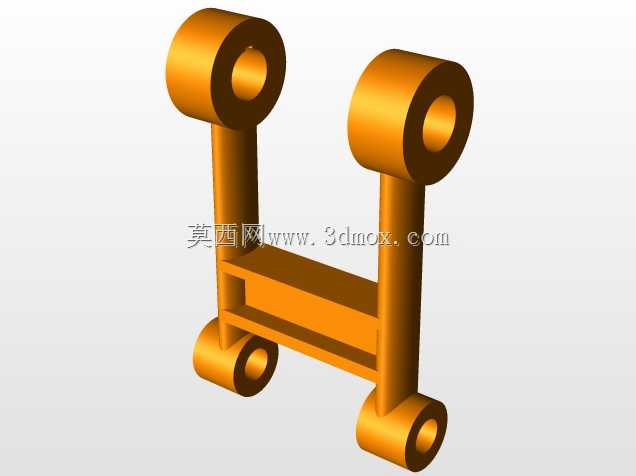

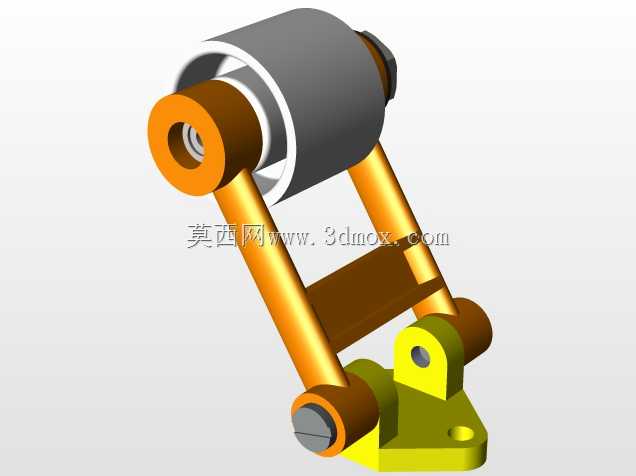

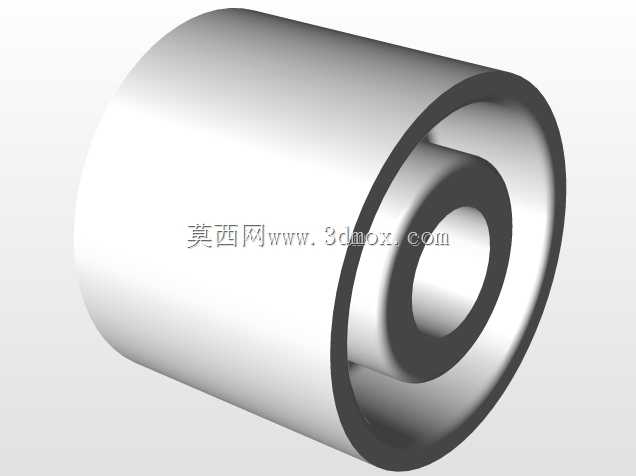

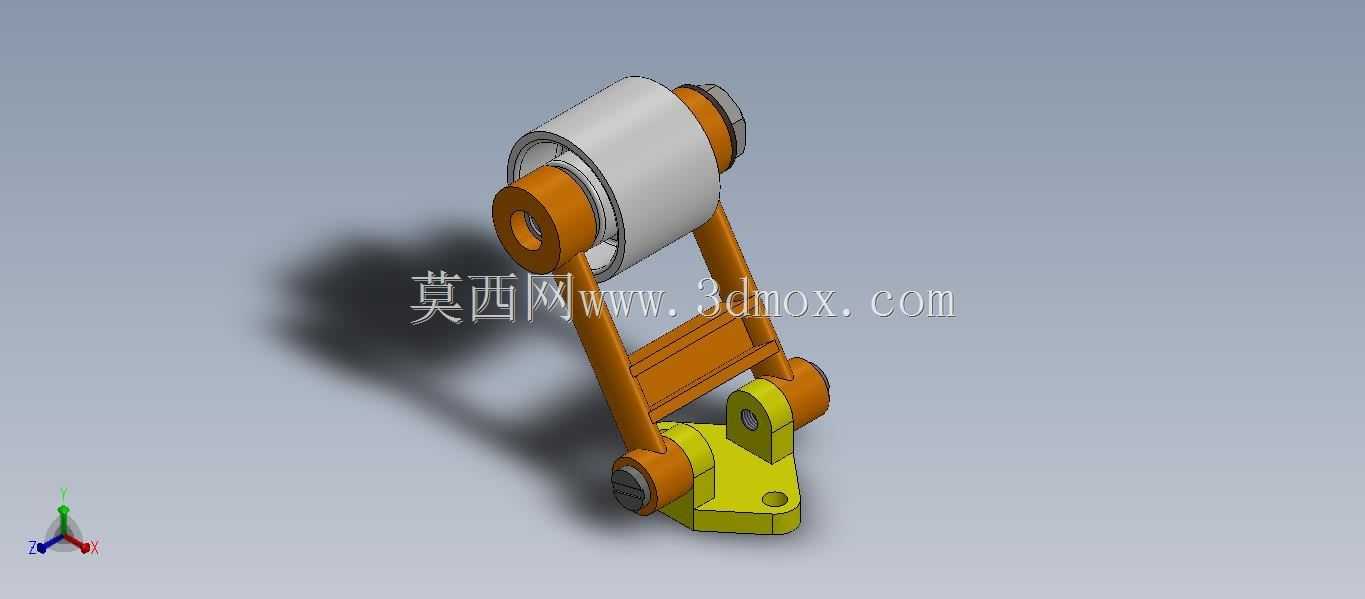

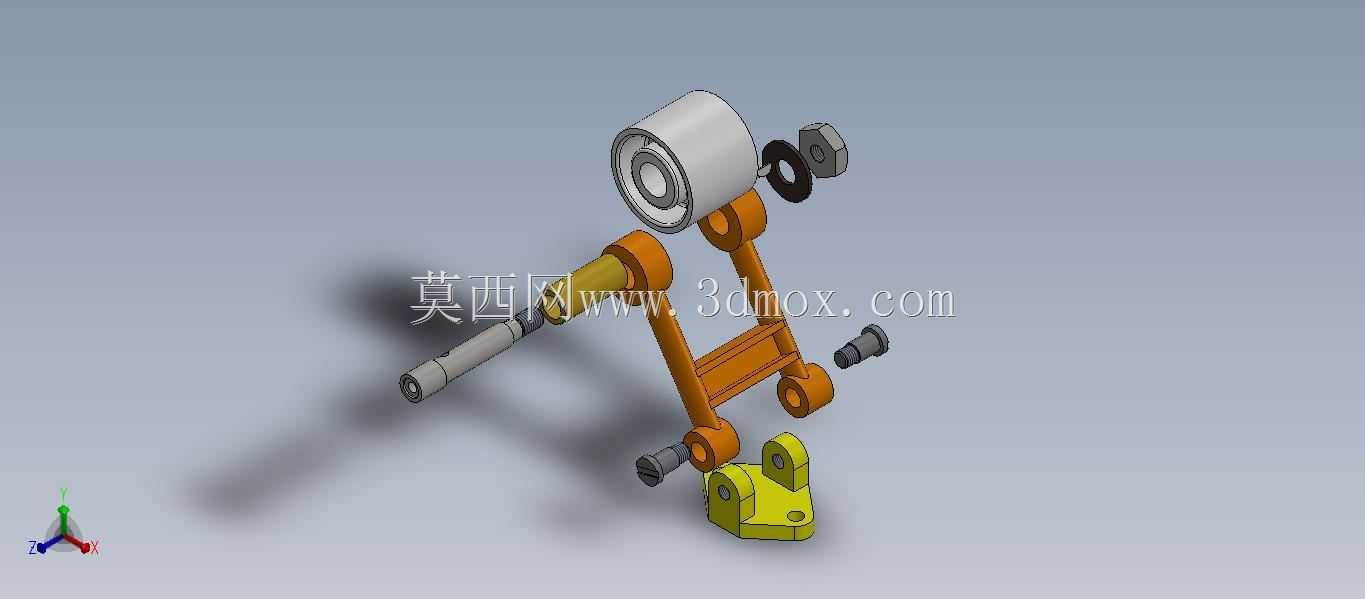

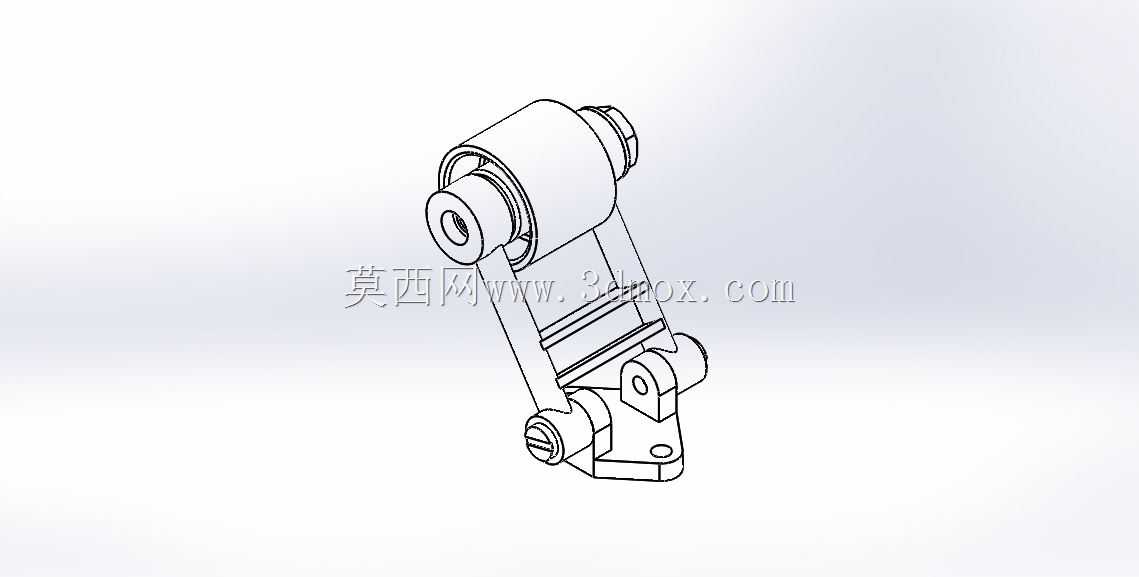

　　从功能特性上看，该结构采用摆臂式调节布局，上部的辊筒作为张紧轮直接与皮带工作面接触，下部的铰接支座作为整个结构的安装基准，摆臂与支座之间的铰接结构允许张紧轮在一定角度范围内摆动，以此适配皮带运行过程中的张力波动，同时也能在安装调试阶段通过调整摆臂的固定角度，精准匹配不同中心距、不同初始张力要求的传动布局。张紧轮部分采用辊筒式结构，内部集成转动支撑，保证与皮带接触时为滚动摩擦，不会额外增加皮带的运行磨损，辊筒的宽度尺寸覆盖常规工业传动皮带的宽度范围，接触区域的压力分布均匀，不会出现皮带边缘局部受压过大导致的早期损坏。

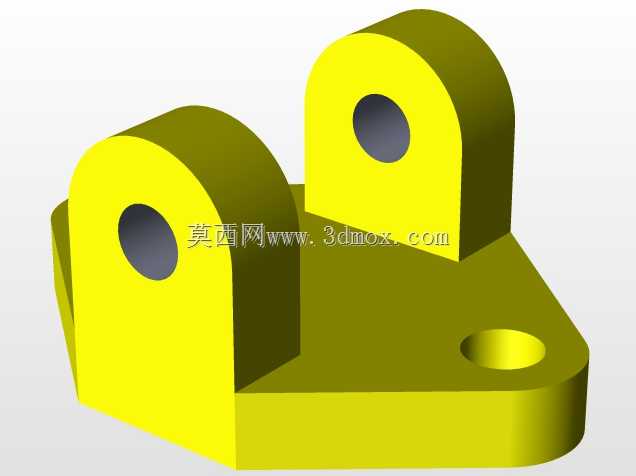

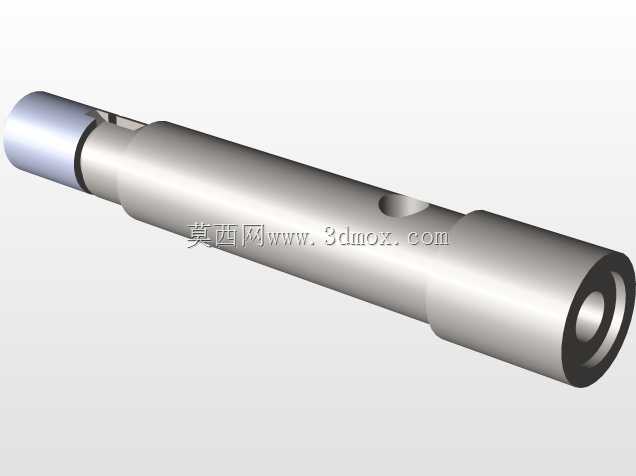

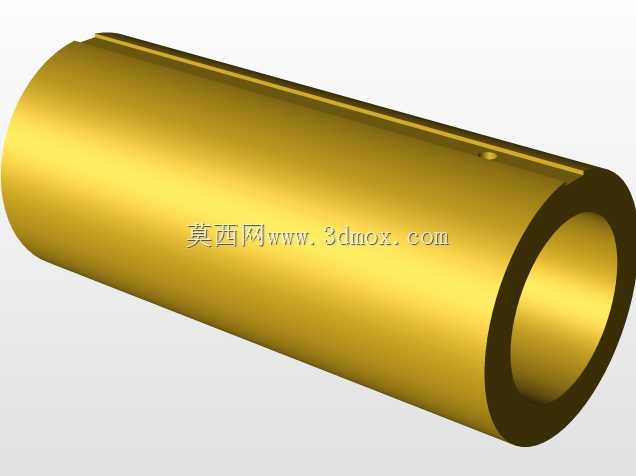

　　设计思路上，整个结构优先考虑了安装调试的便捷性与运行的可靠性，下部的安装支座设置了两个固定安装孔，可直接通过螺栓固定在设备的机架安装面上，安装孔的位置公差适配常规型材机架、钢板焊接机架的通用安装孔距，不需要额外加工定制安装位即可完成装配。摆臂部分采用框架式结构设计，在保证整体结构刚度的前提下尽可能降低了自身重量，减少张紧轮对皮带产生的额外附加载荷，铰接位置的销轴采用耐磨材质，配合间隙控制在合理范围内，既保证摆动调节的灵活性，又不会出现旷量导致的张紧力波动。结构上还预留了张紧力调节的锁定结构，当调整到合适的张紧位置后，可通过紧固件将摆臂位置锁定，避免设备运行过程中摆臂移位导致张紧力失效。

　　从安装边界来看，整个结构的外轮廓尺寸紧凑，安装时需要预留的摆动空间较小，不会与传动系统周边的其他部件产生干涉，张紧轮的工作行程覆盖常规皮带伸长量的补偿范围，正常使用周期内不需要频繁调整即可维持稳定的张紧效果。接触辊筒的圆柱面做了光滑处理，没有尖锐棱角，不会对皮带的接触面造成划伤，铰接部位的润滑结构预留了注油空间，可定期补充润滑脂降低转动副的磨损，延长整个部件的使用寿命。在实际选型使用时，可根据传动皮带的宽度、运行线速度以及所需的张紧力大小，匹配对应尺寸的辊筒规格，该结构的受力路径经过优化，张紧力通过摆臂直接传递到下部的安装支座，不会在结构内部产生额外的应力集中，长期运行下结构变形量极小，能持续稳定提供可靠的张紧支撑。
