可折叠直立存放鲶鱼拖车结构设计

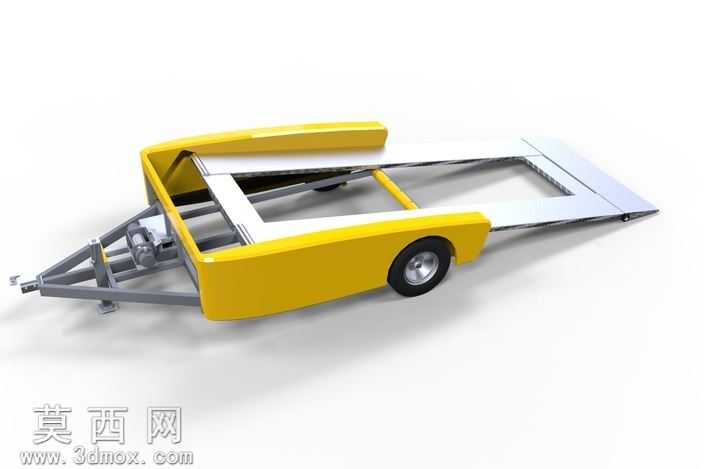

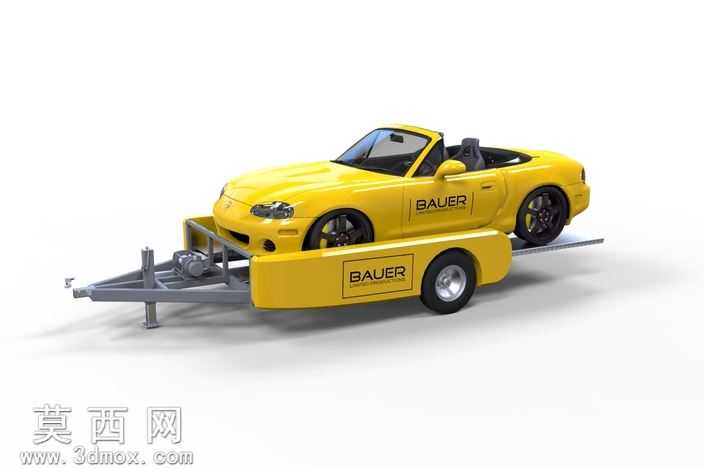

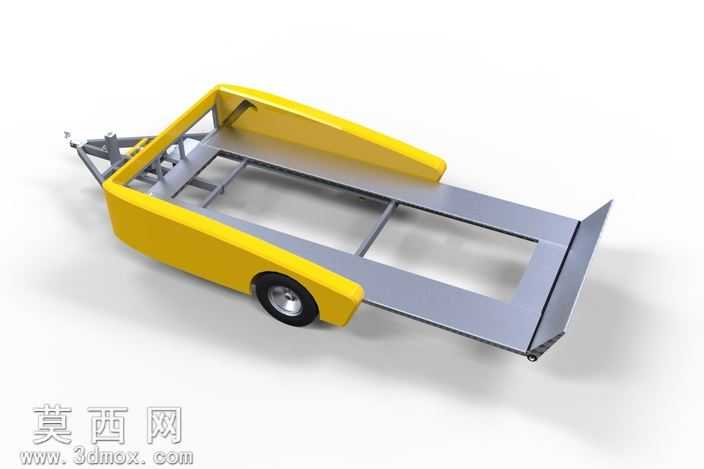

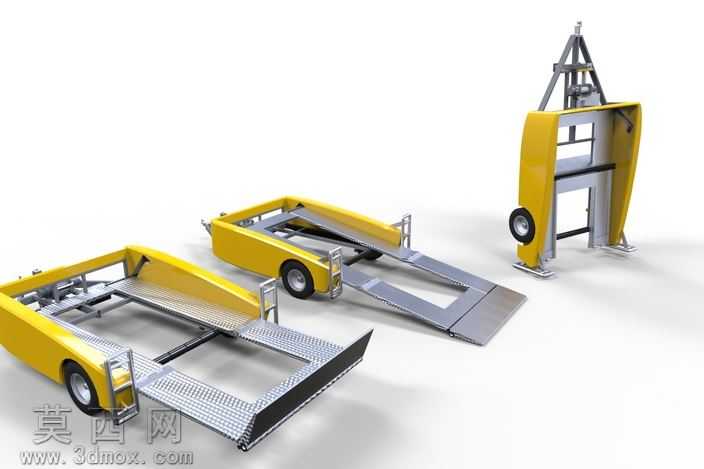

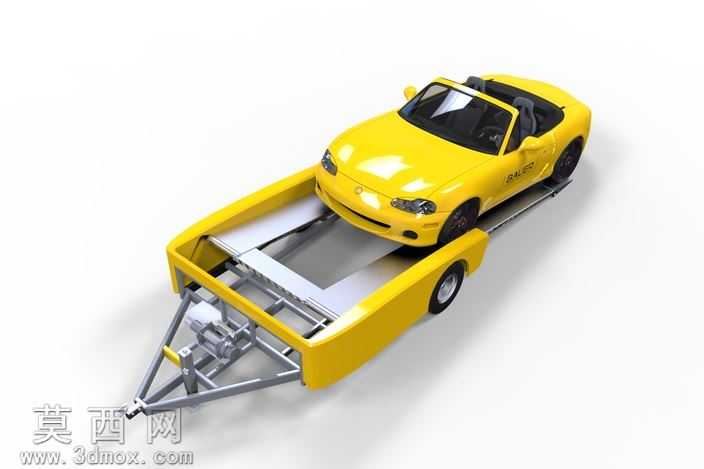

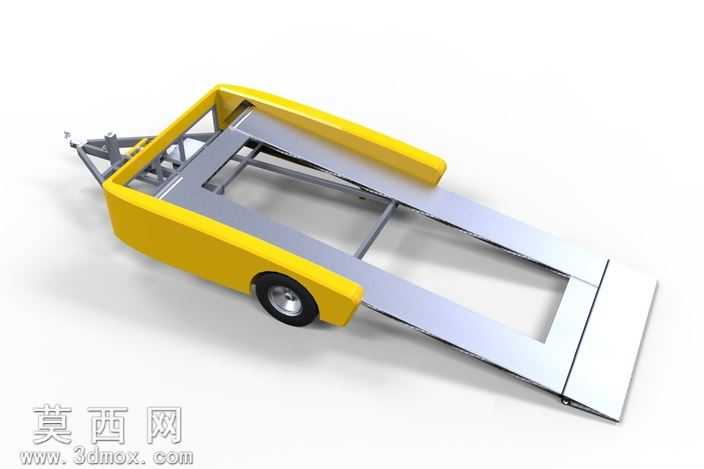

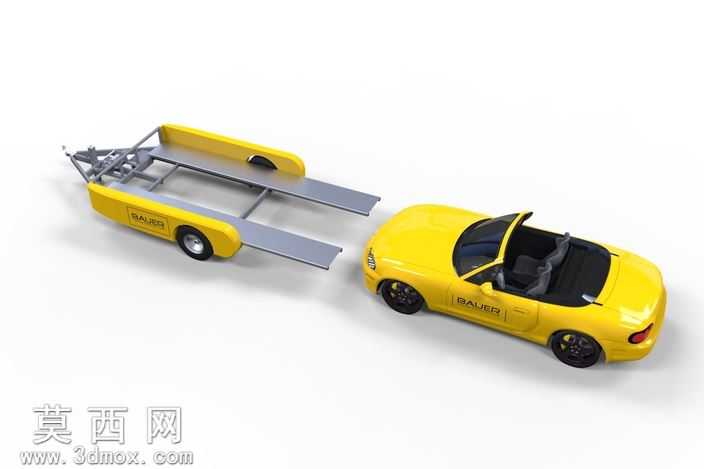

本作品为可折叠式鲶鱼拖车三维建模设计，整体建模过程严格遵循实际专用拖车的工程设计逻辑，在三维软件中完成全参数化结构搭建，所有零部件尺寸匹配小型乘用车拖运的实际使用需求。建模阶段首先完成拖车承载底盘的框架搭建，采用矩形管材作为主承载梁的建模基础，通过拉伸、切除等基础特征完成主梁的镂空减重设计，同时保证结构强度满足承载要求。可折叠坡道板部分采用钣金建模模块完成制作，还原了实际金属防滑踏板的网格纹理结构，坡道板与主底盘之间通过铰接结构实现转动连接，建模过程中对铰接轴的配合间隙做了合理预留，确保折叠动作的运动仿真可顺畅实现。拖车的直立支撑结构是本设计的核心亮点，建模时在底盘前端设置了可翻转的立式支撑框架，支撑框架集成了行走轮与驻车支脚结构，当坡道折叠收起后，整个拖车可依托前端支撑轮与支脚实现直立放置，大幅降低闲置状态下的占地面积。外观渲染阶段，拖车主体承载结构采用亮黄色金属漆材质，坡道板面采用镀锌防滑钢板材质，轮胎采用黑色橡胶材质并还原了胎面的防滑纹路，金属结构件的边缘做了合理的圆角处理，避免尖锐棱角带来的安全隐患。设计过程中充分考虑实际使用场景，拖车底盘后轮位置设置了挡泥板结构，对后轮轮廓做了精准限位，避免行驶过程中轮胎剐蹭底盘结构；底盘中部预留了开放式的车辆驶入空间，可让被托运车辆轻松从坡道驶入承载平台；拖车与牵引车连接的绞盘结构采用集成式设计，绞盘固定连接在前端支撑框架上，在拖运过程中可通过绞盘收紧被托运车辆的固定缆绳，无需额外设置独立的绞盘安装位，同时绞盘连接座可随支撑框架同步转动，在直立存放时不会产生结构干涉。整体模型的装配关系完全还原实际生产的装配逻辑，所有连接紧固件的位置都做了精准定位，转动部件的运动行程经过仿真校验，既满足拖运作业时的结构稳定性要求，又实现了折叠直立存放的空间优化目标，可直接作为专用拖车产品设计的参考原型，也可用于机械结构教学的演示案例。
