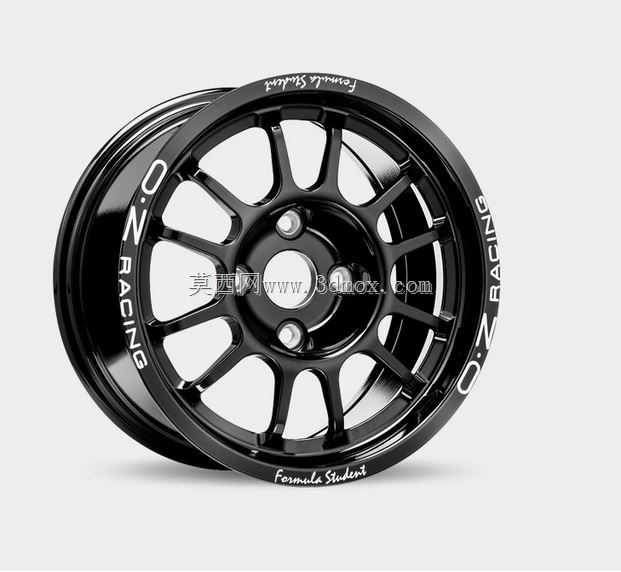

OZ赛车款学生方程式铝合金轮毂结构

　　学生方程式赛事用车轮作为赛车底盘行走系统的核心承载部件，其结构设计直接影响整车的簧下质量、抓地表现与转向响应速度，这款铝合金车轮在设计阶段就围绕赛事场景的严苛工况做了多轮迭代优化。从实际赛事应用场景来看，学生方程式赛车需要在封闭铺装赛道完成加速、制动、连续绕桩、高速过弯等多个科目，车轮不仅要承受整车加减速过程中的纵向冲击，还要应对过弯时数倍于车重的侧向载荷，同时还要兼顾非铺装练习路段的碎石冲击、制动系统长时间工作带来的热辐射影响，因此在结构选型上没有采用民用车辆常用的铸造钢制轮辋，而是选用了锻造铝合金作为基材，在保证结构强度的前提下尽可能降低自身重量，有效减少簧下质量，提升悬架系统的响应速度。

　　在产品功能特性层面，这款车轮采用了多辐条镂空的结构设计，辐条的排布角度经过受力仿真优化，每根辐条的截面都做了变厚度处理，在靠近轮心安装座的位置厚度更大，用来分散螺栓连接带来的集中应力，往轮辋边缘延伸的位置逐步收窄，在不降低整体抗扭刚度的前提下削减不必要的材料冗余。轮辋的胎圈座位置严格匹配赛事专用光头胎的尺寸公差，边缘做了加厚的防脱圈结构，避免赛车在高速过弯时轮胎侧向形变过大导致脱胎风险；轮心的安装孔位采用了等节距分布的螺栓孔设计，配合定位止口可以实现与轮毂轴承座的精准同轴装配，安装面的平面度控制在0.05mm以内，保证装配后车轮的端面跳动量符合赛事要求，避免高速行驶时出现车轮抖动的问题。

　　从设计思路的落地过程来看，初期的概念方案阶段就同步开展了拓扑优化分析，将轮辋与辐条的连接区域作为主要传力路径做了材料分布优化，剔除了非受力区域的多余材料，同时针对赛事中常见的路肩冲击工况做了单独的强度校核，模拟车轮以30km/h速度冲击50mm高度路肩时的应力分布，确保最大应力值低于铝合金材料的屈服强度，预留足够的安全系数。考虑到学生方程式赛车的制动系统多采用浮动式刹车盘，车轮辐条之间的镂空间隙经过专门测算，保证行驶过程中可以有足够的气流穿过辐条间隙，直接吹拂刹车盘与卡钳表面，带走制动过程产生的热量，避免制动系统出现热衰减，影响制动效能。

　　在外形尺寸与安装边界的把控上，这款车轮的轮辋宽度、偏距参数完全匹配学生方程式赛车的轮距设计要求，轮辋的外径适配指定规格的赛事轮胎，安装面到轮辋中心的偏距数值经过悬架硬点匹配计算，保证车轮上下跳动时不会与悬架摆臂、转向拉杆、刹车卡钳发生运动干涉；轮心的中心孔直径严格适配轮毂单元的轴头尺寸，螺栓孔的孔径与分布圆直径匹配赛事通用的轮毂螺栓规格，不需要额外加装转接垫片就可以直接装配，减少装配环节的累积误差。轮辋的气门嘴孔位置做了下沉式设计，避免行驶过程中气门嘴被路面积水、碎石击打损坏，同时也不会影响平衡块的粘贴位置，方便车轮装配后的动平衡调校。

　　实际装车验证阶段，这款车轮在多轮赛道测试中表现稳定，连续完成数十圈的全力加速、重刹、极限过弯测试后，轮辋没有出现形变、裂纹等问题，辐条的镂空结构带来的散热效果也符合预期，连续制动后的刹车盘温度比同重量的封闭面车轮低15%左右，有效提升了制动系统的连续工作稳定性。同时轻量化的设计也让整车的簧下质量降低了近2kg，在转向手感的反馈上更加直接，过弯时的车轮跟随性有明显提升，对于整车操控性能的提升有直观的帮助。
