带支架式叶片轴流通风设备结构设计

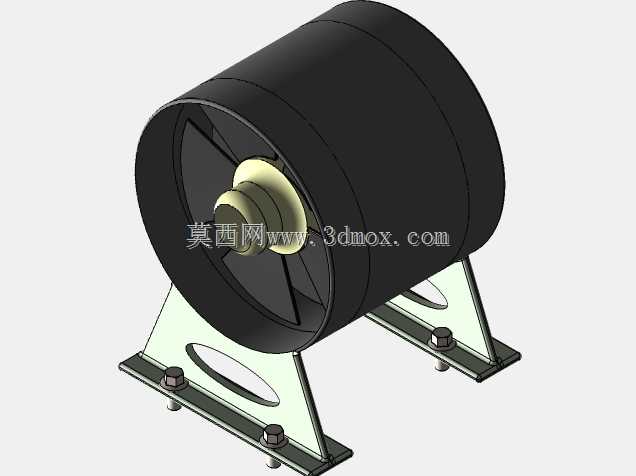

这款轴流通风设备的三维结构，核心围绕小空间定向排风送风场景做适配，常见于小型设备舱散热、局部工位通风、管道段加压送风这类对安装空间有明确限制的工况。从结构组成来看，主体为圆筒形风筒结构，风筒内部集成叶轮组件与电机安装位，叶轮采用多叶片轴流设计，叶片曲面经过气流导向优化，能够在较低风阻下实现轴向气流推送，相比离心式通风结构，轴向进出风的特性更适合直连通风管路的安装场景，不需要额外做风道转向设计，能有效减少管路压损。

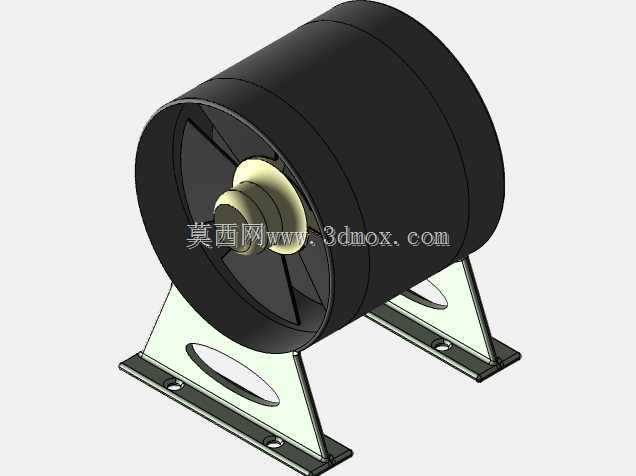

底部的三角支撑支架是这款结构的重点设计部分，支架采用折弯钣金成型，两个对称的支腿上端通过弧形抱合结构与风筒外壁贴合固定，下端连接带安装孔的水平底板，底板上预留的螺栓孔可以直接与安装基础面锁付固定，支腿与底板之间的三角加强结构能够抵消设备运行时叶轮转动带来的振动，避免长期运行出现支架变形或者连接松动的问题。风筒两端的法兰边结构可以直接对接同直径的通风软管或者硬管，不需要额外制作转接接头，安装时只需要对齐法兰孔位做密封连接即可，大幅降低现场安装的加工工作量。

从安装边界来看，整体结构的径向尺寸以风筒外径为最大边界，轴向尺寸覆盖风筒长度加上支架底板的前后伸出量，选型时只需要预留出对应长宽高的安装空间，同时留出接线端的操作空间即可完成布置。叶轮与风筒内壁之间预留了均匀的转动间隙，既避免叶轮转动时蹭到筒壁产生异响，也不会因为间隙过大导致气流回流损失风压。电机安装位设置在风筒中心的导流轮毂内，轮毂的流线型外形能够引导入口气流平顺进入叶轮区域，减少入口处的涡流噪声，同时轮毂本身也作为电机的防护结构，避免气流中的杂物直接接触电机外壳影响散热。

在实际工程应用中，这类结构的轴流风机常被用于电控柜散热、小型工业设备的局部排风、实验室通风系统的末端加压，也可配套在小型除尘设备、空气处理机组内部作为气流动力元件。建模过程中对支架的折弯角度、安装孔位的同轴度、叶轮与风筒的同轴度都做了参数化约束，修改风筒直径或者叶轮参数时，支架的适配尺寸可以同步调整，方便后续衍生不同风量规格的同系列产品结构。
