商用空间横装长拉手玻璃隔断门结构

　　这类带横装长拉手的玻璃门，目前在商用办公空间、连锁门店前场、公共区域隔断场景里应用占比很高，和常规有框门不同，无框钢化玻璃的安装逻辑完全依托玻璃本身的结构强度做支撑，所有五金件的受力点都直接作用在玻璃板面，设计阶段首先要规避的就是应力集中导致的玻璃碎裂风险。

　　从实际使用场景来看，这类门大多用在10-12mm厚度的钢化玻璃隔断上，单扇门的常规宽度在800-1000mm区间，高度控制在2100-2400mm，适配常规公共区域的门洞尺寸，拉手的安装位置没有统一强制标准，但要结合人体工程学做定位：横装长拉手的中心高度一般设置在距离完成地面1000-1100mm的区间，适配多数成年人站立时的自然握持高度，不管是推门进入还是拉门离开，手臂不需要过度抬高或者下压，长时间高频使用也不会产生额外的肢体疲劳。

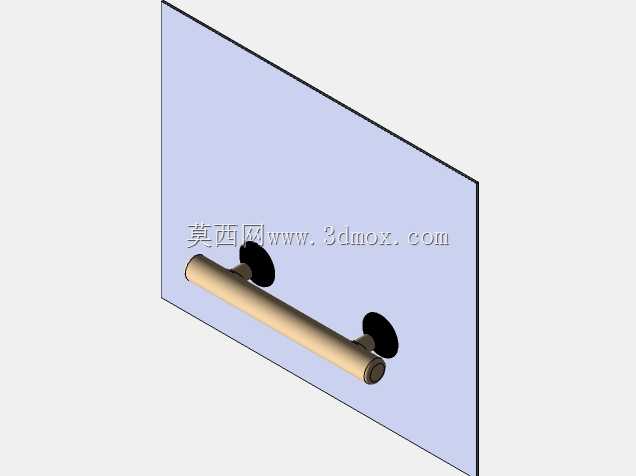

　　拉手本身的结构做了双固定座设计，两个圆形固定座分别通过玻璃开孔后的锁紧结构和玻璃板面牢牢固定，长管主体和固定座之间做了同轴限位，避免长期推拉使用后出现拉手绕固定点转动的松动问题。固定座和玻璃接触的位置，设计时必须预留软质缓冲垫层的安装空间，不能让金属件直接和玻璃表面硬接触，一方面是避免金属件刮花玻璃的钢化表层，另一方面是缓冲开关门时的冲击力，不让冲击力直接传导到玻璃开孔的边缘位置——要知道钢化玻璃的应力敏感点就在开孔周边，硬接触带来的局部应力很容易让玻璃在无明显外力的情况下出现自爆。

　　设计这类门的三维结构时，首先要确认玻璃的开孔尺寸和固定座的匹配度，开孔直径不能过大也不能过小，过大容易导致锁紧后出现晃动间隙，过小则会让固定座的锁紧螺栓无法顺利穿入，还可能在安装时顶裂玻璃开孔边缘。两个固定座的中心距要和拉手管的长度精准匹配，常规这类横装长拉手的固定座中心距在300-400mm区间，对应玻璃上的两个开孔要在同一水平线上，垂直方向的偏差不能超过1mm，否则安装时拉手会出现倾斜，强行锁紧还会给玻璃带来额外的内应力。

　　从功能特性来说，这种长拉手相比单颗的小圆拉手，握持接触面积更大，不管是手掌满握还是用手肘轻推都能顺利施力，很适合商超、写字楼这类人员进出频繁的场景，哪怕手上拿着文件或者物品，也能顺利完成开门动作。同时外露的金属拉手表面做了拉丝处理，不容易残留指纹和污渍，日常清洁只需要用干布擦拭就能保持整洁，维护成本很低。

　　安装边界方面，这类玻璃门的拉手固定座突出玻璃表面的高度一般在35-45mm，设计时要考虑门开启后的碰撞问题：如果门是向内开启，拉手对应的墙面位置要预留足够的避让空间，或者在墙面对应位置安装门吸，避免拉手直接撞击墙面导致玻璃受震；如果是双开对碰的玻璃门，两扇门的拉手要做错位安装，避免关门时两个拉手互相碰撞干涉。另外玻璃门的上下边要配套对应的地弹簧或者天轴铰链，铰链的承重参数必须匹配玻璃门加上五金件的总重量，常规12mm厚的钢化玻璃每平米重量在30kg左右，单扇门算上拉手、地弹簧的总重量基本在60-70kg区间，选型时地弹簧的承重余量要留到1.5倍以上，避免长期使用后出现门体下沉、开关卡顿的问题。

　　建模过程中要注意还原各部件的装配间隙：拉手管和固定座的配合间隙控制在0.1mm以内，既保证装配后没有松动旷量，也不会因为公差过小导致装配困难；固定座和玻璃之间的缓冲层厚度设置在2mm，用弹性较好的橡胶或者硅胶材质，能有效吸收开关门时的振动。另外玻璃的边缘要做磨边处理，建模时可以把玻璃边缘做1mm的小圆角，还原实际加工的工艺细节，避免尖锐的玻璃边缘在安装或者使用过程中划伤人员。

　　这类结构的设计核心其实是平衡使用便利性和结构安全性，所有的尺寸设定、配件选型都要围绕玻璃这种脆性材料的受力特性展开，不能照搬木质门、金属门的五金安装逻辑，每一个固定点的位置、每一处接触的缓冲设计，都会直接影响门体的实际使用寿命和使用安全。
