休闲桌游卡鲁姆板结构三维设计

　　卡鲁姆板作为南亚及中东地区普及度极高的桌面撞球类休闲器材，其结构设计直接影响游戏过程中的击打手感、棋子运行轨迹稳定性以及长期使用的耐磨性能，在休闲娱乐器材的结构设计领域具备典型的平面类器材设计参考价值。从实际应用场景来看，这类器材既可以作为家庭休闲娱乐的桌面配置，也可用于桌游场馆、休闲会所的商用器材配置，部分青少年活动中心、社区文娱空间也会将其作为常规休闲设施布设，不同场景下对板面的平整度、边框的反弹性能、边角的防护设计都有明确的工程要求。

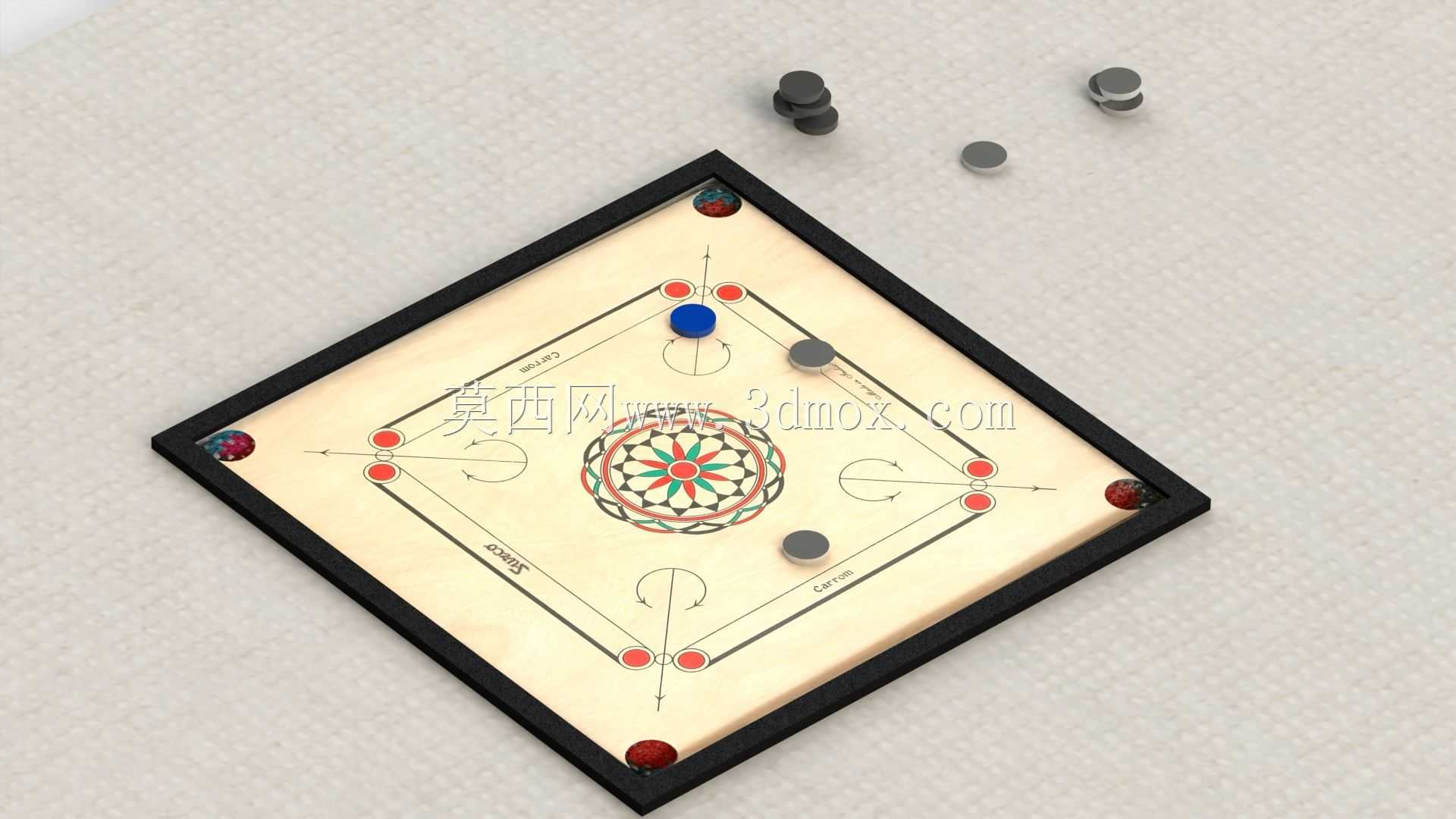

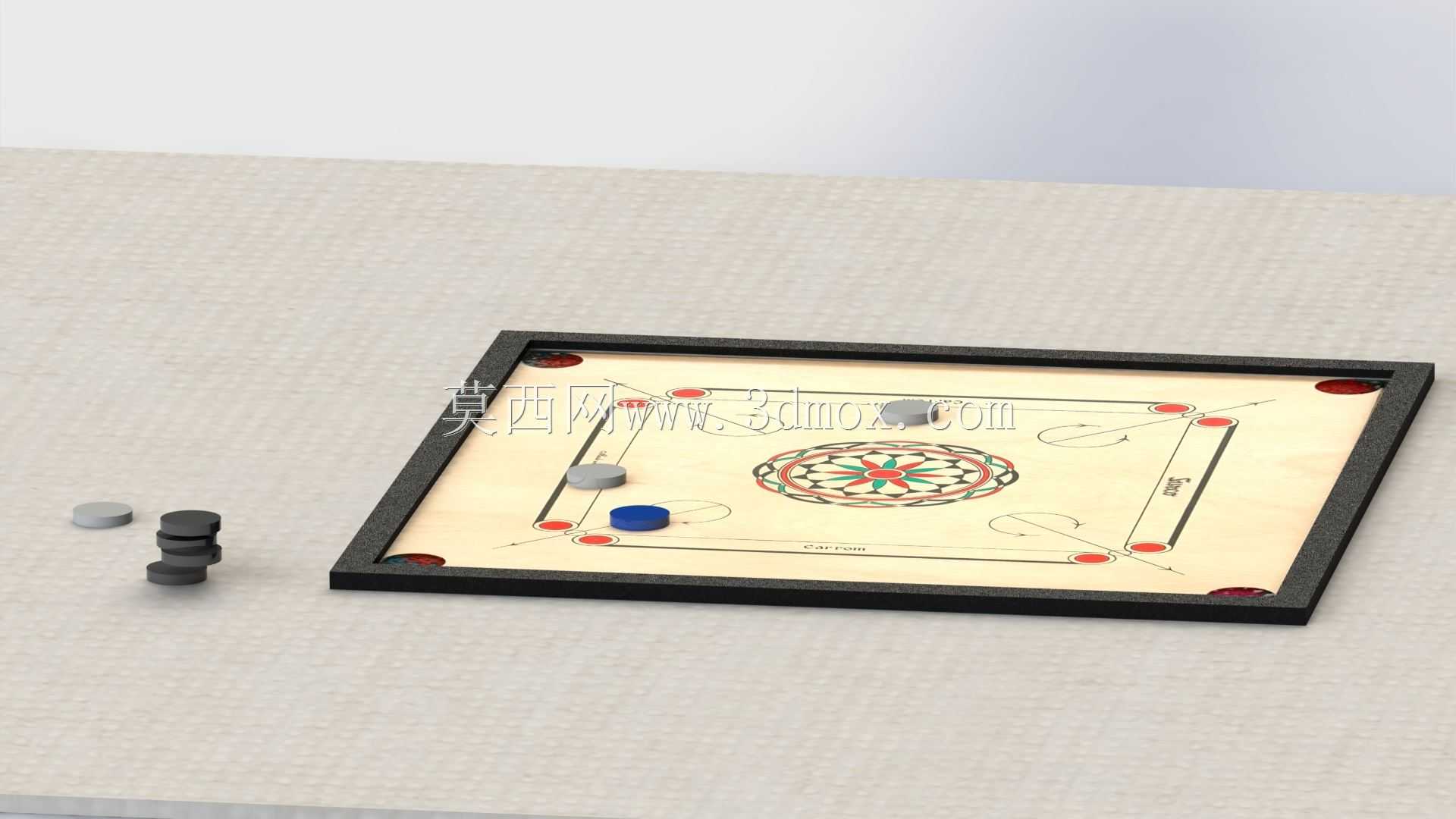

　　从产品功能特性层面拆解，整套卡鲁姆板的核心功能是为撞棋子游戏提供稳定的运行平面与合规的反弹边界，板面采用高密度平整板材作为基底，表面做低摩擦系数的哑光处理，既保证棋子滑动时的顺畅度，又避免高反光表面对玩家视线造成干扰；四周的边框采用硬质耐磨材质制作，边框内侧的倾斜角度经过反复校准，确保棋子撞击边框后的反弹角度符合传统游戏的规则要求，不会出现反弹角度紊乱、棋子弹跳飞出板面的情况；四个角位设置的落棋洞采用圆弧过渡结构，洞口尺寸与标准棋子的直径形成固定比例差，既保证棋子能够顺利落入，又不会因为洞口过大降低游戏的操作难度，洞口下方设置隐蔽的储棋槽，落入的棋子会沿槽体滑到侧边的取棋口，无需玩家伸手到洞底掏取，提升使用过程的流畅度。

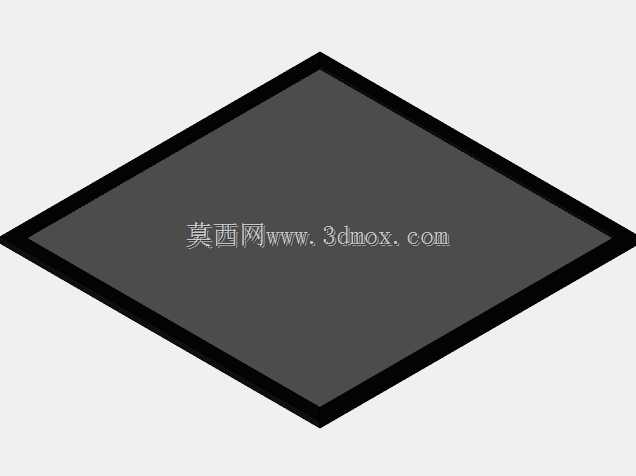

　　在设计思路的落地过程中，首先要确定的是板面的平面度公差，整个板面的平面度误差需要控制在每平方米0.1mm以内，避免出现局部凹陷或凸起导致棋子运行轨迹偏移，板面的表层材料选择兼顾耐磨与摩擦系数稳定性的材质，长期使用后不会因为棋子反复摩擦出现局部磨痕、摩擦系数不均的问题。边框的结构设计采用分体式组装结构，四根边框通过角码连接件与底板固定，边框与板面的拼接处做无缝处理，避免缝隙卡住棋子边缘造成运行卡顿；边框的高度略高于板面12mm，刚好能够限制棋子的运行范围，同时不会因为边框过高遮挡玩家观察板面线路的视线。板面中心的印刷图案采用嵌入式印刷工艺，图案层位于表层耐磨膜下方，长期使用不会因为摩擦出现图案脱落、掉色的问题，中心的靶心图案、周边的线路标记位置严格遵循传统卡鲁姆游戏的规则尺寸，点位偏差控制在0.5mm以内，确保游戏的合规性。

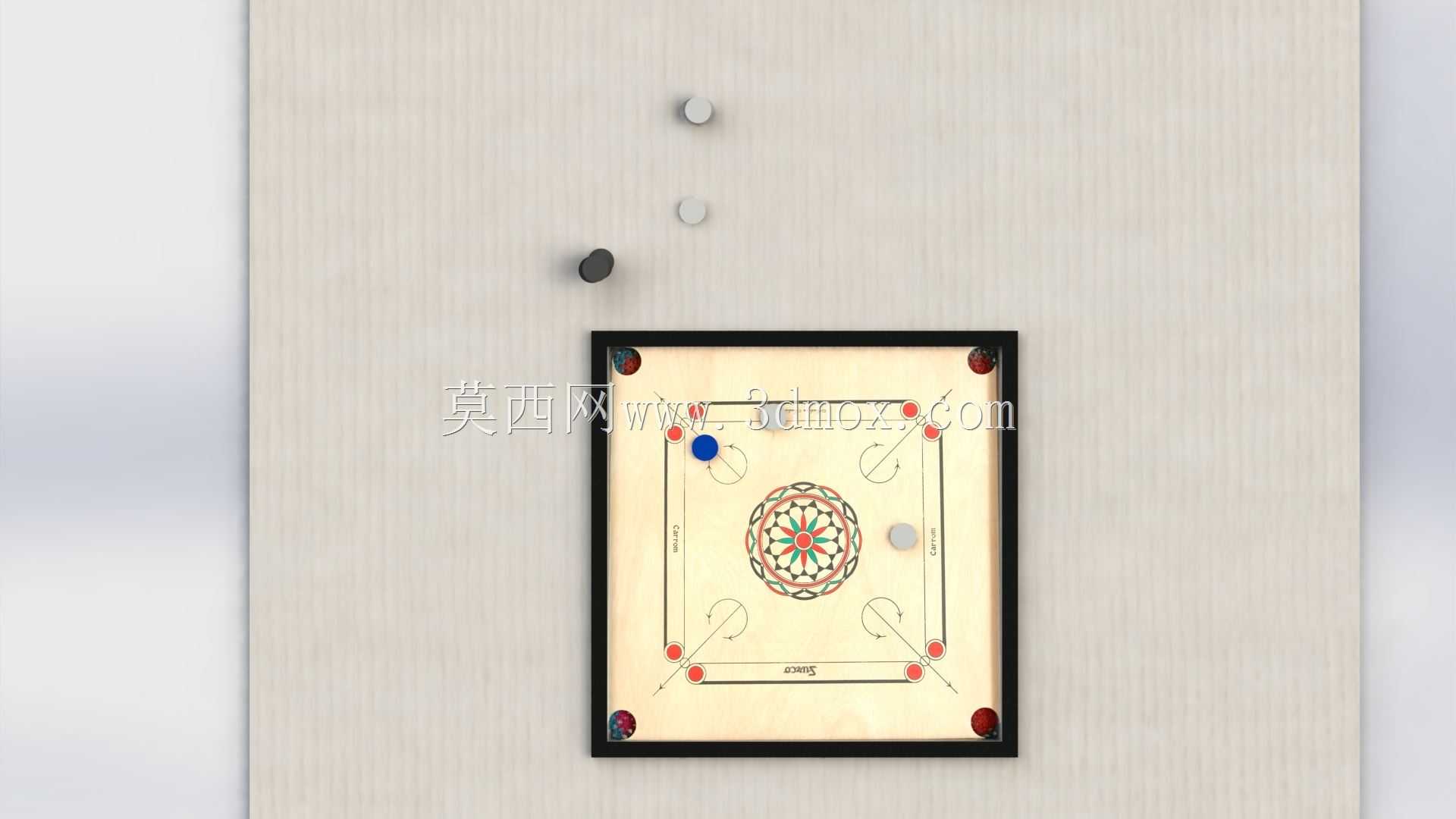

　　从外形尺寸与安装边界来看，常规家用款卡鲁姆板的整体外轮廓尺寸控制在850mm见方，边框宽度为60mm，实际有效游戏区域尺寸为730mm见方，整体板身厚度为35mm，放置在常规高度750mm的桌面上时，板面的操作高度刚好适配成年玩家坐姿下的手臂操作角度，无需额外配置专用支架即可直接使用；商用款的尺寸会放大到1000mm见方，有效游戏区域为880mm见方，板身厚度增加到45mm，边框内部增加金属配重条，提升整体的稳重感，避免玩家击打棋子时板身出现移位。板身的底部设置四个高度可调的橡胶脚垫，脚垫的调节行程为10mm，即使放置的桌面存在轻微不平整，也可以通过调节脚垫高度保证板面处于水平状态，橡胶脚垫同时具备防滑功能，增大板身与桌面的摩擦力，进一步提升使用过程中的稳定性。

　　在细节结构的处理上，板面与边框的拼接处做R2的圆弧过渡，避免直角拼接处的毛刺划伤玩家手臂；落棋洞的边缘做抛光处理，不会出现毛边磨损棋子表面的情况；板身的侧边做封边处理，隔绝外界潮气进入板材内部，避免长期使用后板材受潮变形，影响板面平整度。整套结构的零件拆分充分考虑量产组装的便捷性，所有连接件均采用标准件，无需定制特殊规格的紧固件，生产组装时可以快速完成拼接，后期维护更换部件也无需专用工具，普通用户即可完成边框、脚垫等易损部件的更换。对于三维建模从业者而言，这类平面类休闲器材的建模过程，重点在于平面公差的控制、拼接结构的干涉检查、曲面过渡的细节处理，能够有效锻炼薄壁类平板结构的建模精度把控能力，同时也能了解休闲娱乐器材类产品的设计逻辑，即功能优先、兼顾使用体验与长期耐用性，所有结构设计都围绕实际使用过程中的用户操作习惯展开，不存在冗余的装饰性结构，每一处尺寸设定都有对应的实际使用需求作为支撑。
