卡西欧风格计时腕表表盘结构三维设计

　　本次呈现的腕表结构三维设计，核心围绕日常佩戴类计时腕表的表盘总成展开，覆盖从外观饰件到内部功能分区的完整结构表达，可直接用于腕表外观打样验证、结构干涉检查、渲染展示等多个工业设计环节。从实际应用场景来看，这类计时腕表的表盘结构既需要满足日常读时的清晰性要求，也要适配正装、休闲等多场景佩戴的视觉协调性，同时还要为内部机芯的安装预留足够的装配边界，避免出现指针剐蹭、刻度偏移等量产常见问题。

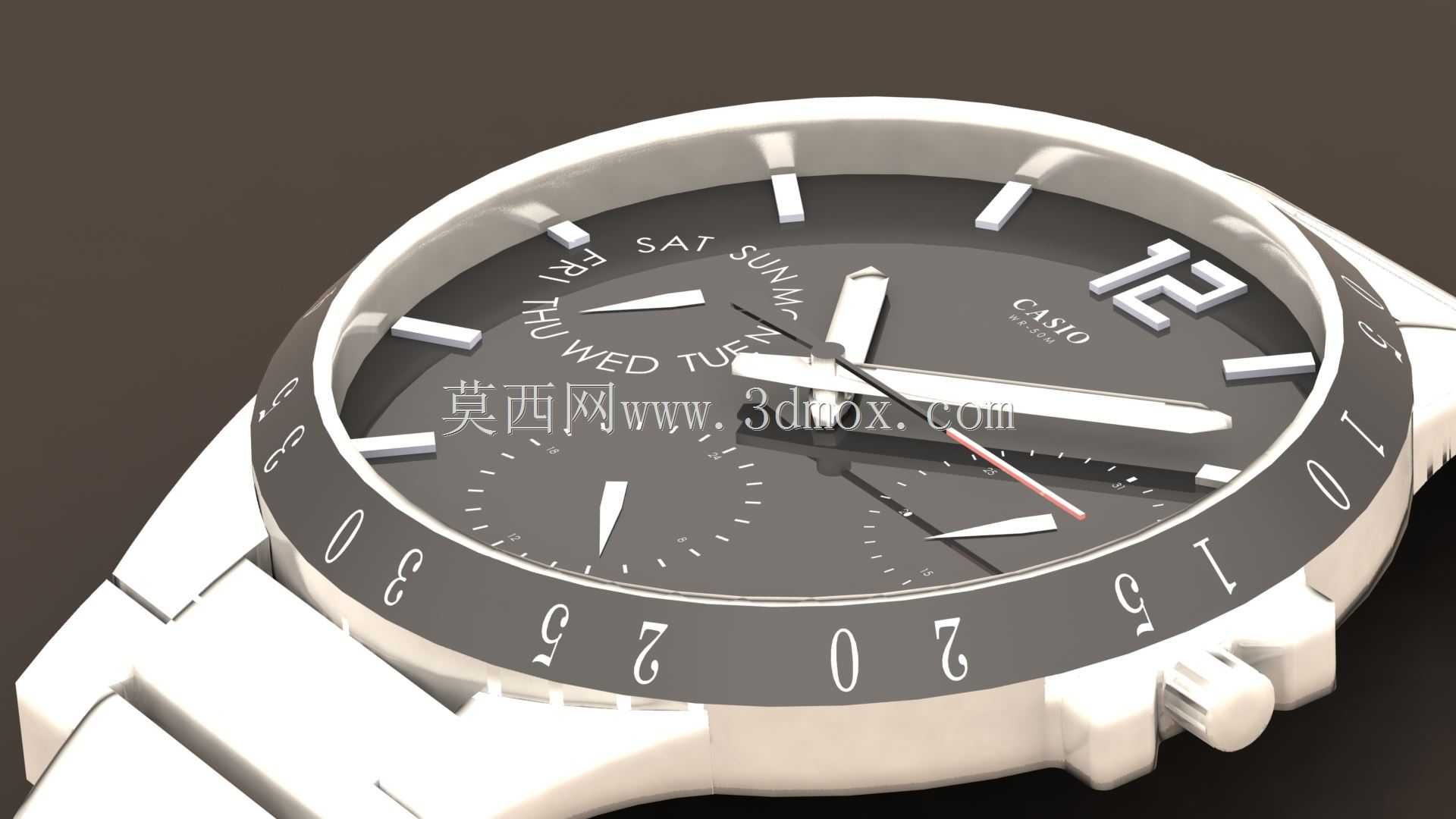

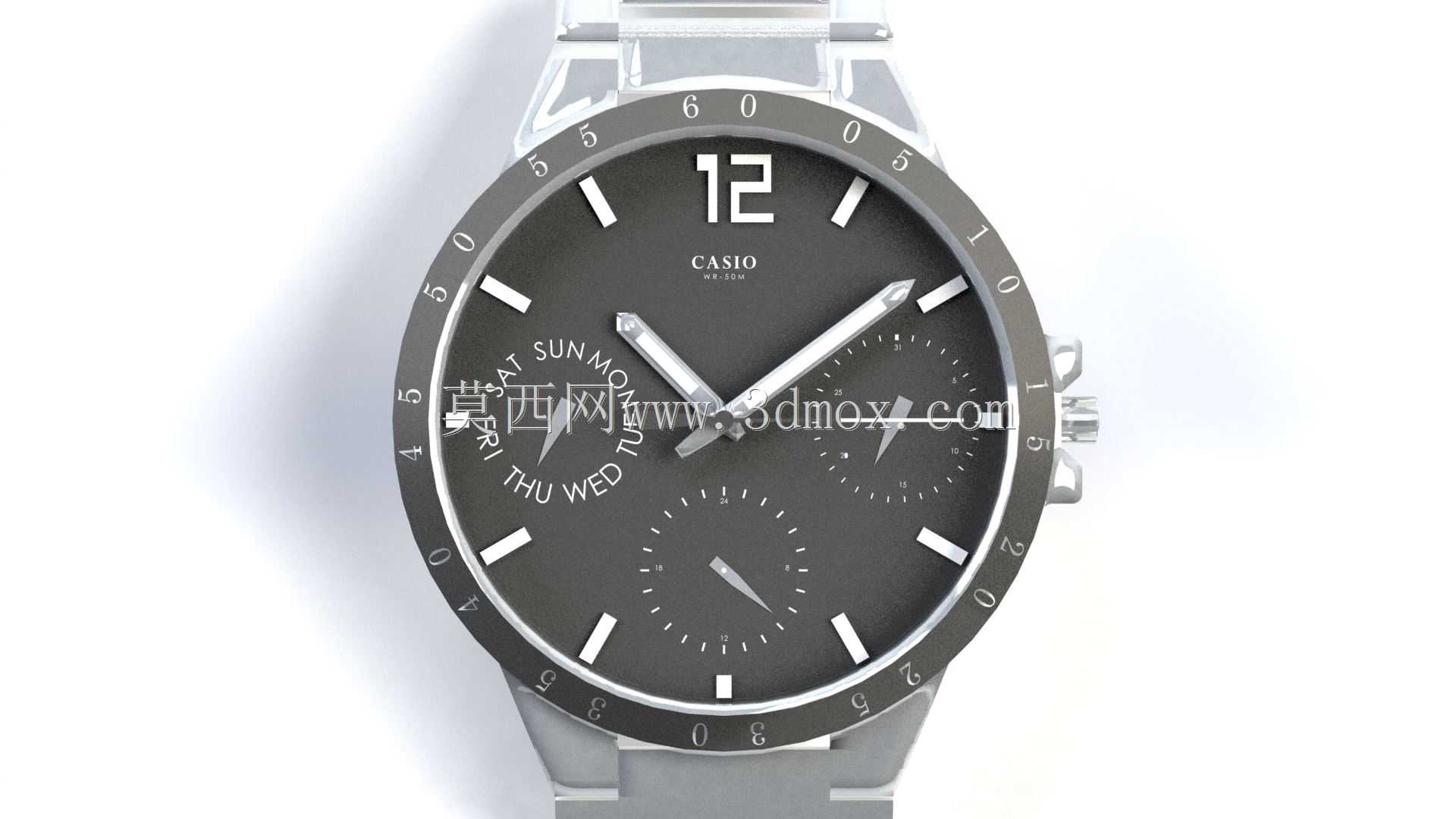

　　设计过程中首先梳理了表盘的功能分区逻辑：最外侧的固定式表圈做了0-60的刻度标识，对应计时码表的秒针计数功能，刻度采用凹刻填油的工艺预留结构，数字做了等宽处理，保证任意角度下的刻度辨识度；表盘最上方设置了星期显示窗，可循环显示周一至周日的英文缩写，窗口边缘做了0.2mm的倒角处理，避免装配时出现卡滞；表盘中心区域布置了时针、分针、计时秒针三根主指针，下方对称设置两个小表盘，分别对应30分钟计时与常规走时秒针功能，指针轴的安装孔位严格匹配通用石英计时机芯的轴径尺寸，同轴度公差控制在0.02mm以内，避免走时出现指针抖动问题。

　　从外形尺寸与安装边界来看，整个表盘总成的外径匹配42mm表壳的装配尺寸，表盘厚度控制在1.2mm，边缘做了0.15mm的台阶结构，刚好卡入表壳的内圈定位槽，无需额外点胶即可实现初步固定；表壳的表冠位置做了三个按键的预留结构，中间的表冠用于调时与上链，两侧的按键分别对应计时功能的启动、停止与归零，按键的按压行程预留1.2mm，复位弹簧的安装腔深度做了精准测算，避免按压过深损伤机芯零件。表带采用三排式金属链带结构，每一节链带的连接销轴孔位同轴度一致，链节之间的转动间隙控制在0.1mm，既保证佩戴时的弯折灵活性，也不会出现链带松垮晃动的问题。

　　设计时充分考虑了量产的工艺可行性：表盘上的条形时标采用嵌入式安装结构，每个时标的底部都做了定位柱，对应表盘上的定位孔，装配时可快速定位，减少人工校准的工时；表镜采用蓝宝石玻璃的安装预留位，与表圈的配合处做了防水胶圈的安装槽，槽宽0.5mm，深度0.8mm，可适配直径0.6mm的丁腈橡胶防水圈，满足日常50米生活防水的密封要求。指针的造型做了边缘倒角处理，避免装配时划伤表镜或者表盘表面，指针的重量做了对称配平，减少走时过程中的动平衡误差，提升长期走时的稳定性。

　　从结构验证的角度，该三维模型完整还原了各个零件之间的装配关系，可直接用于运动仿真模拟，检查指针转动过程中是否存在干涉，按键按压过程中是否会触碰内部机芯零件，链带弯折时是否会出现卡滞；同时模型的曲面质量满足渲染要求，可直接用于产品宣传图制作、外观方案评审，无需额外做曲面重构。针对不同的外观改款需求，模型的参数化结构支持快速替换表盘配色、刻度样式、表圈材质，无需重新搭建整体结构，可大幅缩短腕表外观设计的迭代周期，为后续的手板制作、开模生产提供精准的三维数据支撑。
