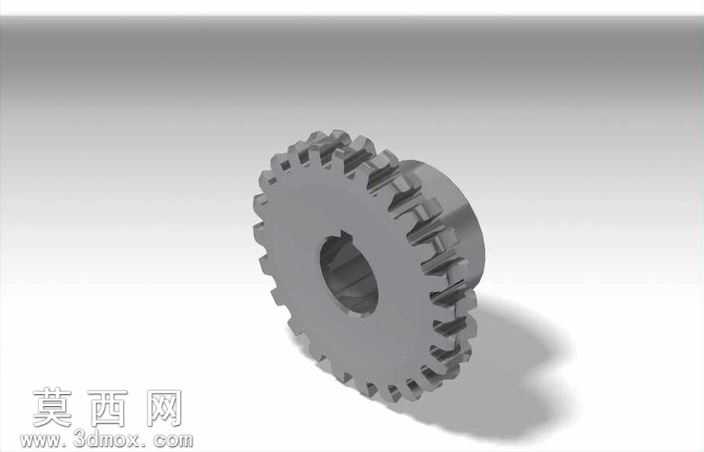

带轮毂键槽直齿圆柱传动齿轮三维设计

本作品为带轮毂键槽结构的直齿圆柱传动齿轮，建模过程严格遵循机械设计标准规范，首先在草图环境中绘制齿轮分度圆、齿顶圆、齿根圆基准轮廓，依据渐开线齿廓生成原理逐齿构建齿形曲线，通过拉伸特征生成轮齿主体结构，保证齿距、齿厚、齿高参数符合标准模数齿轮的设计要求。针对齿轮的安装定位需求，在齿轮中心位置设计带键槽的轴孔结构，轮毂部分做加厚凸台处理，提升齿轮与传动轴装配后的结构强度，避免传动过程中出现应力集中导致的结构损坏。建模过程中对轮齿与轮毂的过渡位置做圆角优化处理，消除尖锐棱角带来的应力隐患，同时还原齿轮加工过程中的倒角工艺特征，让模型更贴近实际工业零件的生产形态。材质设置选用工业常用的45号钢材质参数，调整金属材质的粗糙度、反光度参数，还原钢制齿轮经过机加工后的金属哑光质感，渲染过程中采用柔和的侧方打光方案，清晰呈现轮齿的啮合轮廓、键槽的结构细节以及轮毂的厚度特征，通过阴影效果突出齿轮的立体结构层次。设计过程中充分考虑齿轮的实际传动工况，轮齿部分做等距阵列保证所有轮齿参数一致，键槽尺寸与标准平键规格匹配，轴孔直径适配常规传动轴安装尺寸，既满足齿轮啮合传动的运动需求，也兼顾了零件装配的工艺合理性，可用于机械传动结构的装配验证、传动原理演示以及相关机械产品的设计参考，模型结构完整无破面，特征层级清晰，能够直接导入各类三维装配场景中使用。
