红蓝色R2D2圆顶机器人3D打印设计作品

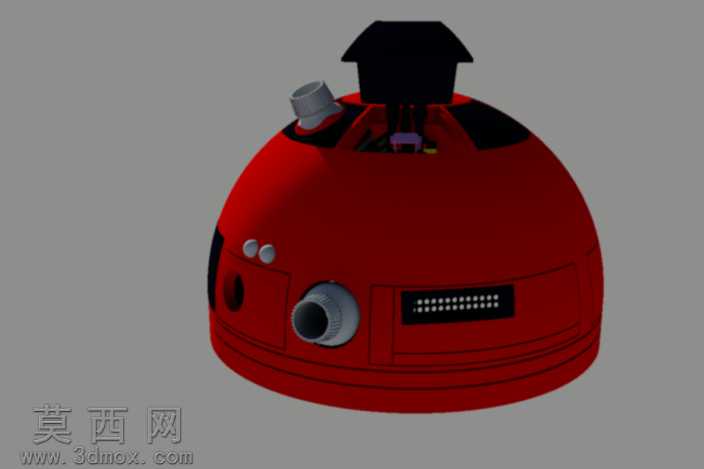

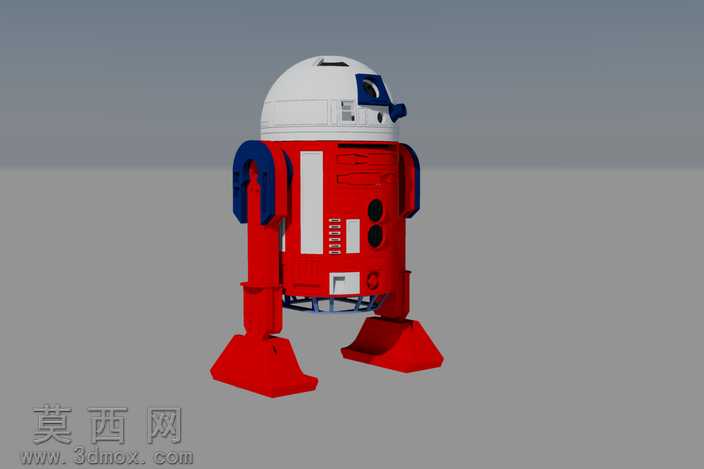

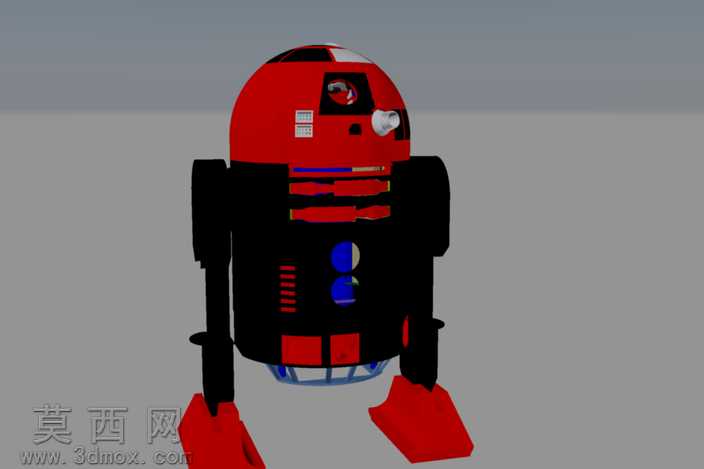

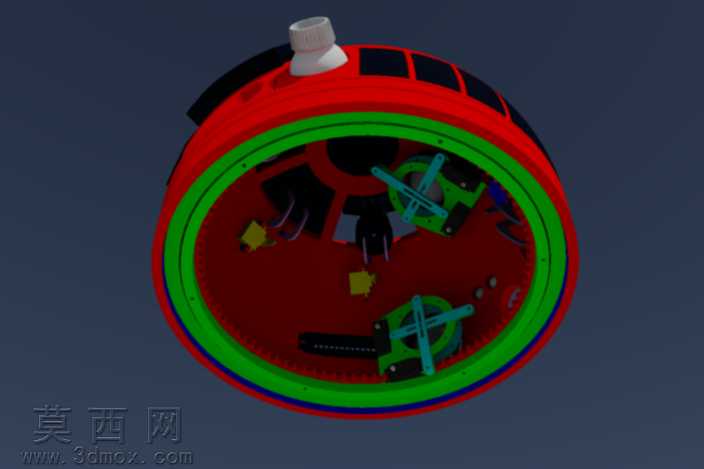

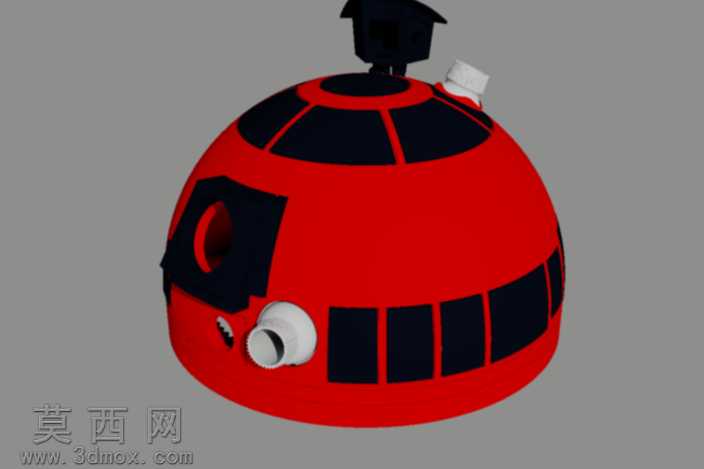

本作品为适配桌面级FDM3D打印机制作的R2圆顶机器人模型，整体建模过程围绕分件打印、免支撑组装的核心思路展开，在还原经典宇航机器人造型特征的基础上，针对3D打印的工艺特性做了全流程的结构优化。建模阶段首先以经典R2系列机器人的比例为基准，将整体拆分为圆顶头部、躯干主体、两侧机械臂、双足支撑结构四个核心模块，每个模块的壁厚统一设置为1.8mm，既保证打印成品的结构强度，又能减少耗材消耗、缩短打印时长。头部圆顶采用半球曲面建模，表面预留了传感器视窗、功能按键的嵌合槽位，视窗位置做了0.2mm的下沉台阶，方便后期粘贴蓝色透明亚克力片模拟光学视窗效果，圆顶底部设计了环形卡扣结构，可直接与躯干顶部的卡槽旋转卡合，无需额外胶水粘接即可实现头部的可转动效果。躯干主体为圆柱形结构，表面的功能面板、散热格栅、圆形接口全部采用浮雕式建模，凸起高度控制在0.8mm，既保证细节辨识度，又避免打印过程中出现悬垂 droop 缺陷，躯干内部预留了通用9g舵机的安装位，对应说明中提到的hs-81与hs-311伺服系统，安装位周围设计了十字形加强筋，既可以固定舵机位置，又能提升躯干整体的抗形变能力，躯干底部设计了标准化的法兰连接盘，可与双足支撑结构精准对位。两侧机械臂采用分段式建模，每段关节处预留了销轴孔位，打印完成后可使用3mm直径的PLA耗材段作为销轴，实现手臂的小幅度摆动，机械臂表面的蓝色装饰件做了分体式设计，可单独打印蓝色耗材后嵌入主体的卡槽，无需后期上色即可实现分色效果。双足支撑结构采用梯形加宽设计，足底部做了15度的倒角处理，既保证站立时的稳定性，又避免打印时底部边缘翘边，足面与腿部的连接位置做了三角加强筋，可承受整体模型的重量不出现弯折。渲染阶段采用哑光塑料材质模拟PLA打印件的质感，红色主体部分调整粗糙度为0.7，还原3D打印件的细微层纹质感，蓝色部件调整粗糙度为0.5，模拟ABS耗材的轻微光泽感，场景采用柔和的三点布光，突出模型表面的细节结构，避免过强的反光掩盖分件设计的特征。整个模型的所有拼接位都做了0.1mm的公差补偿，保证打印完成后可以顺利组装，无需额外打磨修整，适配绝大多数家用桌面级3D打印机的打印参数，无需特殊耗材即可完成制作。
