适配FDM桌面3D打印机的费伯丝预警装置

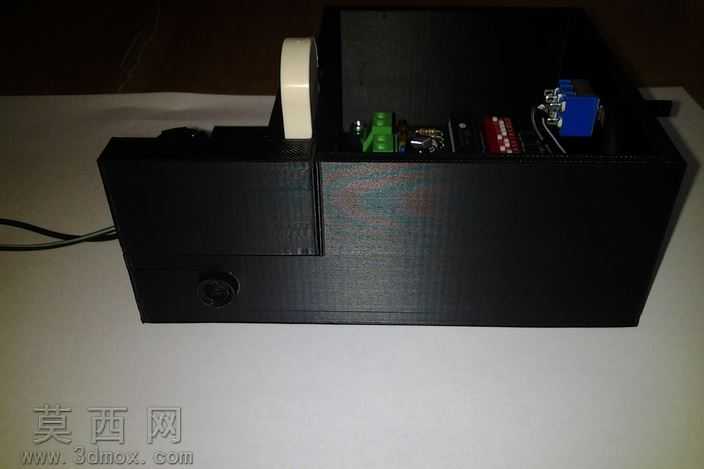

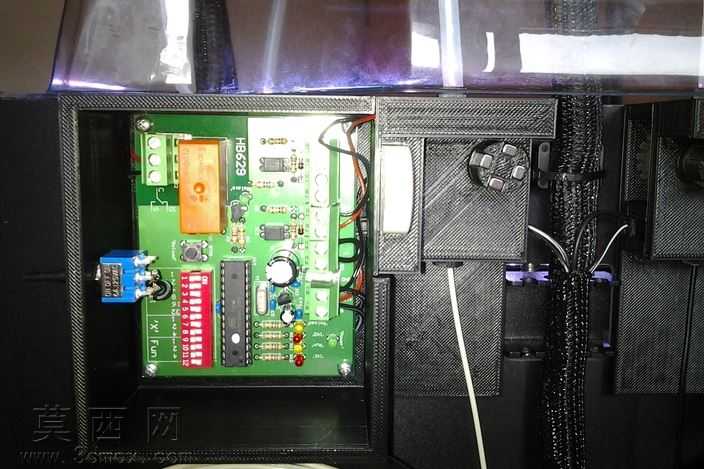

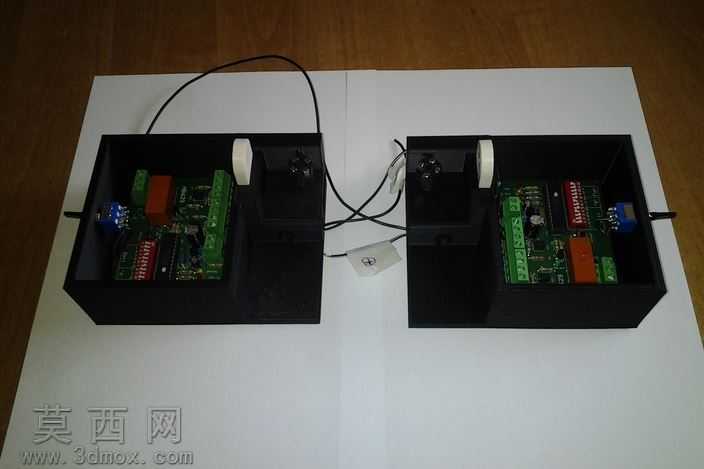

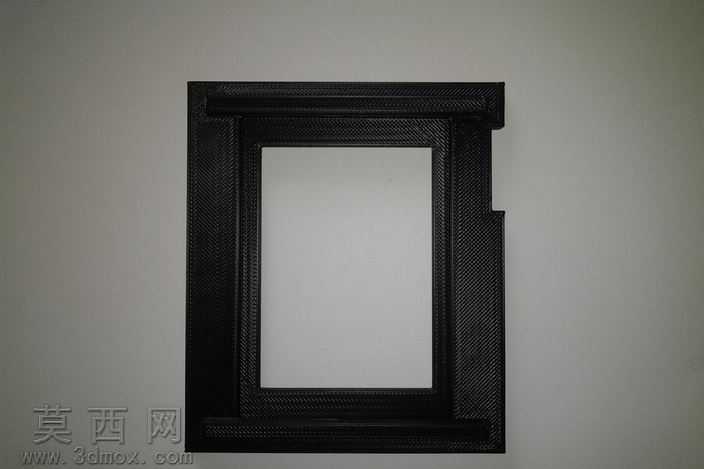

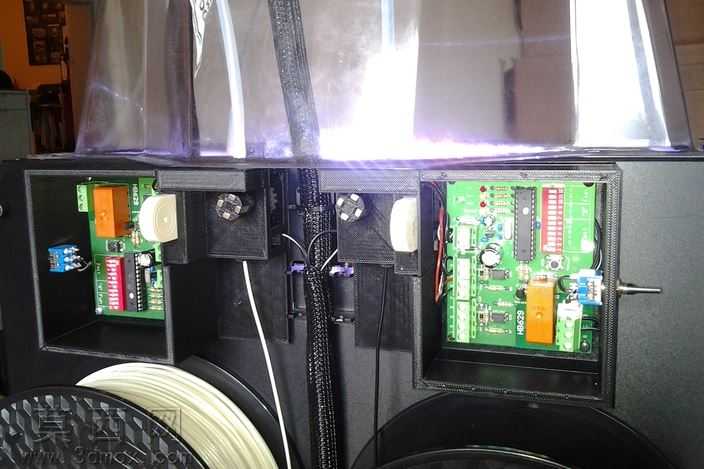

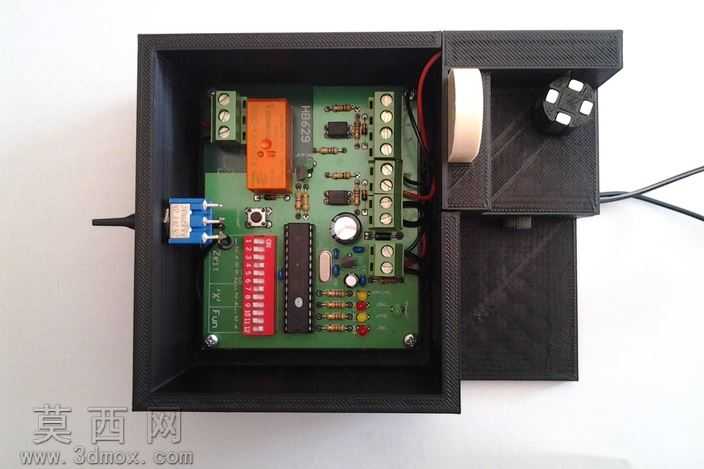

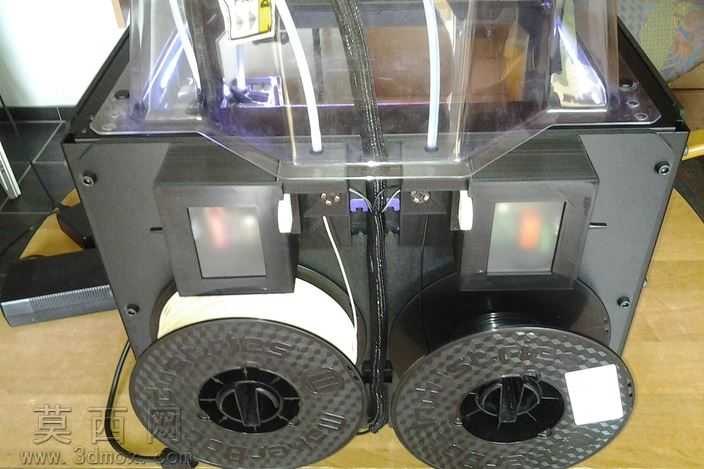

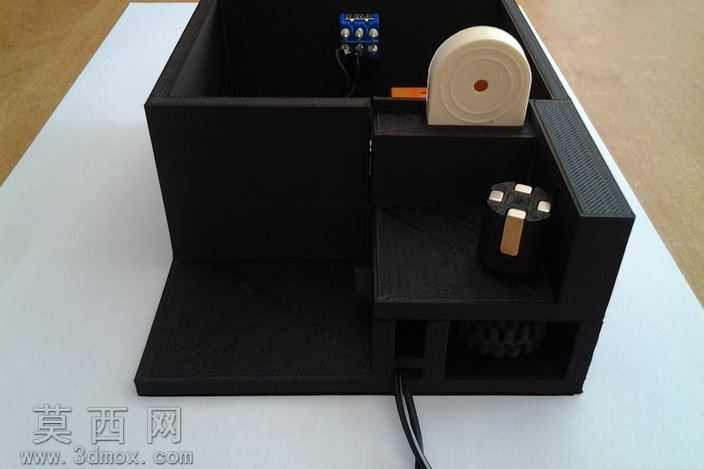

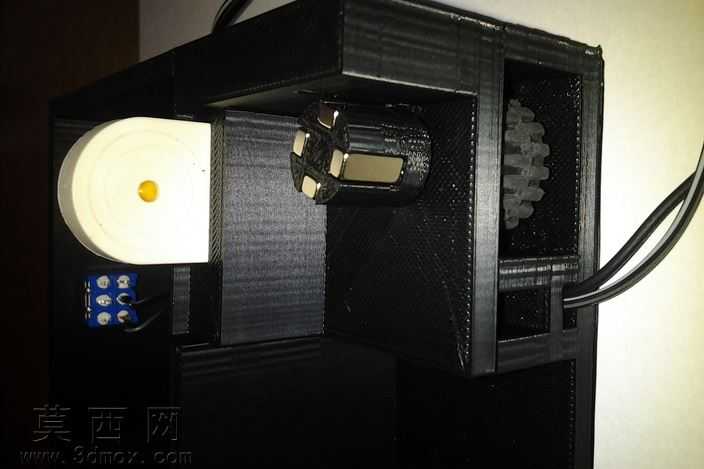

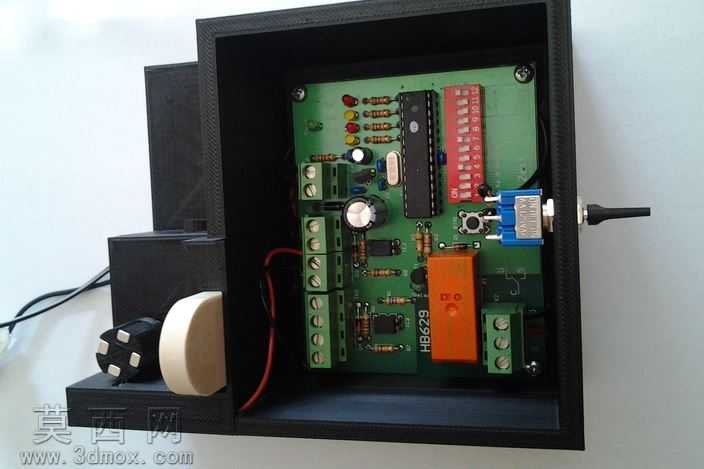

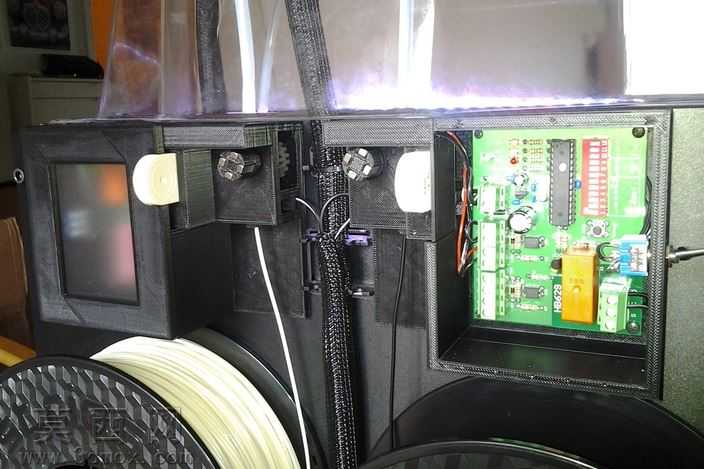

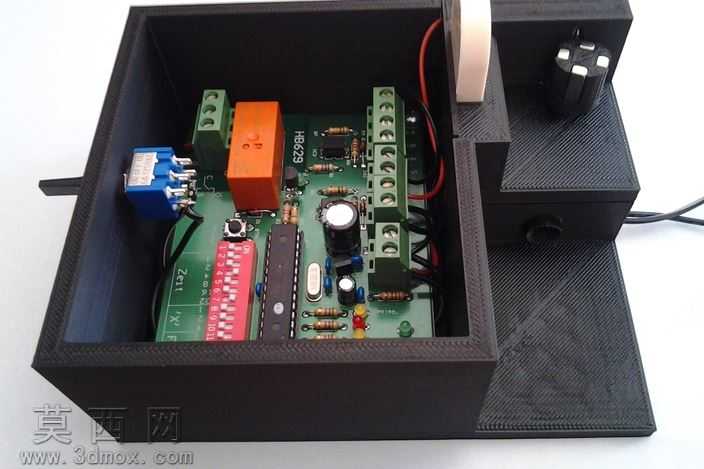

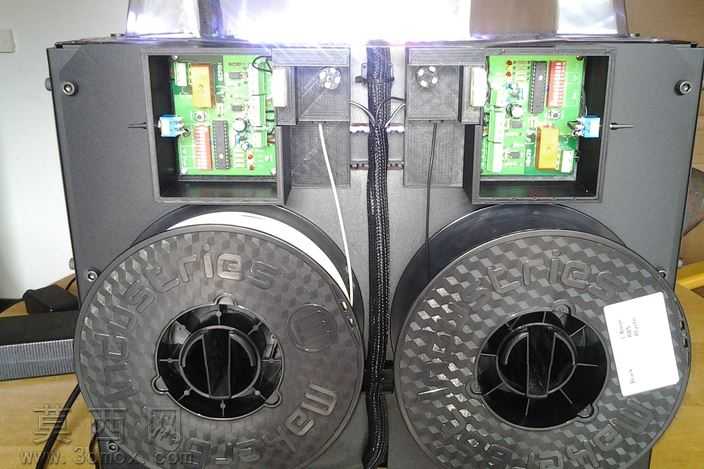

本装置是针对桌面级FDM熔融沉积3D打印机设计的耗材状态预警附加组件，整体采用模块化结构设计，通过三维建模完成双路独立检测单元的壳体、安装卡位、走线槽的一体化布局，可直接外挂适配Makerbot系列双喷头3D打印机的耗材进料端位置。建模过程中针对检测模块的安装公差做了适配优化，预留了PCB控制板的固定螺柱位置、线材走线的隐藏式槽位，同时匹配耗材盘的出料角度设计了导向卡位，避免耗材进料过程中产生多余弯折影响送料顺畅度。结构上采用双检测通道对称布局，每个通道独立配置信号检测电路板，集成耗材通断识别、状态触发逻辑，当设备运行中出现耗材耗尽、送料卡顿、断丝、挤出头堵塞导致耗材停止进给的异常状态时，检测单元会第一时间触发声光报警信号，提醒使用者及时处理打印故障，避免无人值守打印时因耗材异常导致整版打印失败、耗材与时间双重浪费的问题。建模时充分考虑了3D打印自制的加工可行性，壳体壁厚设置为2mm，所有安装孔位预留0.2mm的打印公差，无需额外支撑即可完成壳体零件的打印制作，内部PCB安装位的卡位尺寸精准匹配常用的耗材检测模块电路板尺寸，组装时仅需通过螺丝即可完成电路板与壳体的固定，走线槽内置理线卡扣可规整内部连接线材，避免线材干扰耗材的正常进给路径。装置的安装卡位设计为可调节式结构，可适配不同尺寸的双喷头桌面3D打印机的机架安装位，无需对原有打印机做破坏性改装即可完成加装，检测触发逻辑可适配不同直径的PLA、ABS等常用3D打印耗材，不会因为耗材表面纹理差异出现误触发问题，整体结构紧凑，加装后不会影响打印机原有打印行程与正常运作，能够有效提升长时间无人值守打印的成功率，降低打印失败带来的耗材与时间损耗。
