可旋转 offshore 夹腿法兰搭接接头结构

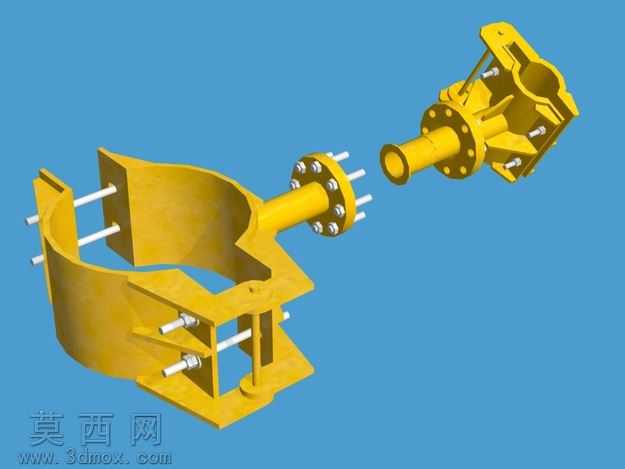

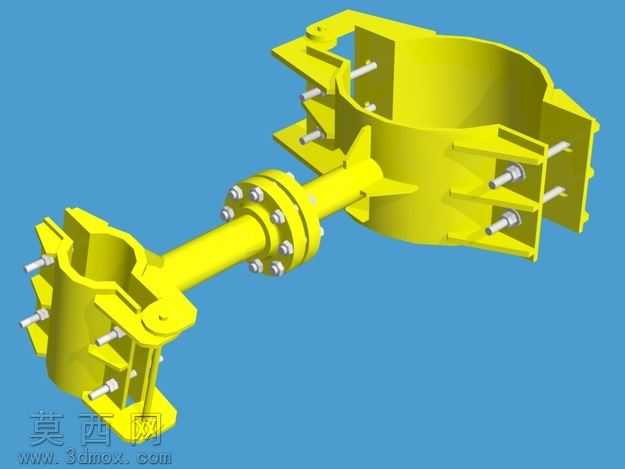

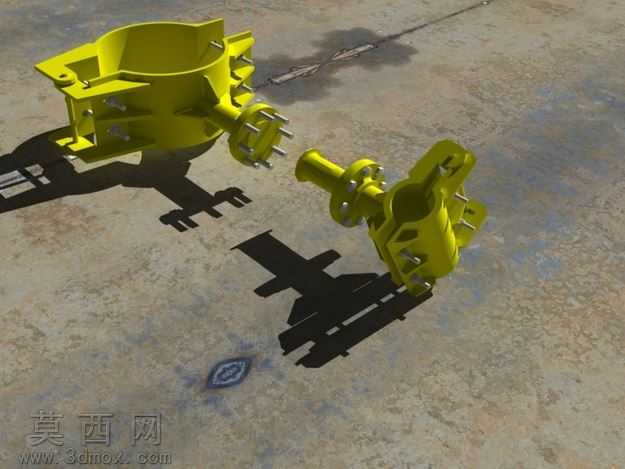

本作品为适配 offshore 管道立管安装场景设计的搭接接头法兰连接结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管道安装的实际工况约束，针对立管无支撑面腿的特殊安装需求，重点优化了接头的旋转自由度设计，确保安装过程中接头可灵活调整角度，适配不同方位的管道对接需求。建模阶段先完成主体夹壳结构的轮廓绘制，通过拉伸、切除、阵列等特征操作构建夹壳的抱紧腔体、安装耳座与螺栓孔位，每一处孔位的间距、孔径均参照通用管道法兰的连接标准设定，保证与标准紧固件的适配性；随后完成对接法兰端的结构建模，法兰盘的密封面、螺栓排布均符合压力管道的连接密封要求，同时在法兰与夹壳的衔接位置设计了旋转铰接结构，通过轴孔配合实现夹壳与对接端的相对转动，转动角度覆盖现场安装所需的调整范围，避免安装过程中因管道方位偏差出现强制对接的问题。材质与渲染阶段，为结构主体赋予了高强度工程防腐涂层材质，模拟 offshore 工况下常用的防腐漆面效果，金属紧固件部分赋予镀锌金属材质，还原标准件的真实质感；渲染时采用工业场景常用的硬质地面作为展示背景，通过定向光源投射清晰的结构阴影，突出夹壳的抱紧结构、法兰的连接点位以及旋转铰接部位的细节，让观看者可直观理解结构的装配关系与运动逻辑。结构设计上，双侧夹壳通过螺栓锁紧实现对管道的抱紧固定，夹壳内侧预留了适配管道外径的弧形接触面，保证抱紧时的受力均匀，避免应力集中损伤管道外壁；搭接法兰端采用凸缘对接结构，配合密封件可实现管道连接后的密封性能，旋转结构处设置了限位结构，防止转动角度过大影响连接稳定性，整体结构兼顾了安装灵活性与连接可靠性，可有效解决无支撑面立管的安装对接难题，减少现场安装的调整工作量，提升管道铺设的作业效率。
