内六角圆柱头轴肩螺钉标准件结构设计

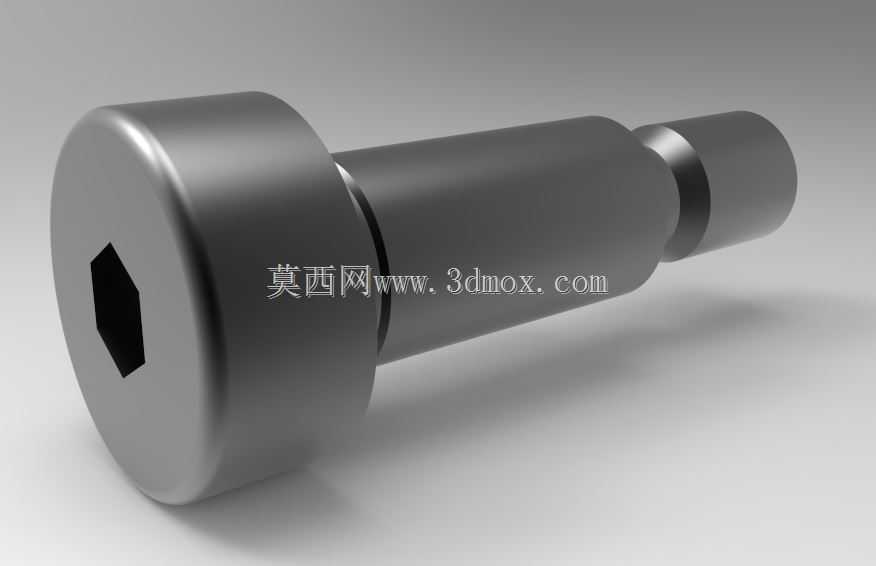

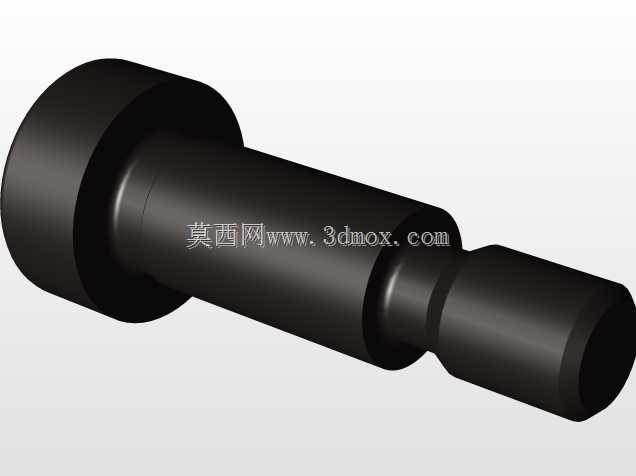

　　在各类机械装配场景中，轴肩螺钉的应用覆盖了从精密工装夹具定位、自动化模组滑动限位到小型传动组件轴向固定的多个环节，这类带定位轴肩的螺钉和普通内六角圆柱头螺钉的核心差异，在于其杆部的阶梯结构可以同时承担螺纹紧固和精密轴向定位的双重作用，不需要额外加装定位套或者调整垫片就能控制被连接件的轴向安装间隙，在对装配位置精度有要求的工位上能大幅减少装配调整的工作量。这款ISO7379标准的10x20 M8轴肩螺钉，头部采用标准内六角驱动结构，驱动槽的深度和对边尺寸严格匹配对应规格的内六角扳手，拧紧过程中可以传递足够的锁紧扭矩，同时圆柱头的外径和头部高度做了统一的尺寸约束，安装时头部可以完全沉入对应规格的沉孔内，不会在安装面外形成凸起干涉，

　　适合安装在设备外侧有平面度要求或者有滑动部件经过的位置。杆部的轴肩段是这款零件的核心功能段，轴肩的外径公差控制在精密配合区间，既可以穿过被连接件的光孔实现径向定位，也能通过轴肩的端面贴合被连接件表面，精准控制螺纹拧入后的轴向压紧距离，避免出现螺纹拧入过深导致的零件变形，或者拧入深度不足导致的连接松动问题。轴肩段的长度为20mm，对应可以穿过总厚度不超过该尺寸的被连接件组合，末端的M8螺纹段长度经过匹配设计，拧入对应螺纹孔后既能保证足够的螺纹啮合长度，满足常规工况下的锁紧强度要求，又不会出现螺纹末端过长顶到孔底的装配问题。从设计逻辑上看，这款螺钉的所有尺寸都遵循标准件的互换性要求，头部和杆部的过渡位置做了合理的圆角处理，

　　避免热处理和受载过程中出现应力集中断裂的问题，内六角槽的边缘做了微小倒角，既方便扳手快速插入对位，也能减少反复拧紧过程中槽口的崩边磨损。实际选型使用时，需要注意轴肩段和被连接件光孔的配合公差选择，如果是用于精密滑动导向的场景，光孔公差可以选H7级别和轴肩形成小间隙滑动配合，如果是用于固定定位的场景，过渡配合就能满足定位精度要求，同时安装时要注意螺纹段的拧入深度不能小于螺纹公称直径的1.5倍，保证螺纹连接的静载强度满足设备运行时的振动、冲击载荷要求。这类轴肩螺钉在自动化设备的线性滑轨限位、工装夹具的快换板定位、模具的镶件固定等场景中都有大量应用，相比普通螺钉加定位销的组合方案，单个轴肩螺钉就能同时实现紧固和定位功能，能减少零件数量，

　　降低装配孔的加工工作量，只需要一次钻孔、锪沉孔、攻丝的工序就能完成安装位的加工，大幅提升装配和加工的效率。零件的整体外形做了等强度设计，头部的承压面积足够大，拧紧时不会压伤铝合金、工程塑料等硬度较低的被连接件表面，轴肩段和螺纹段的过渡位置有退刀槽结构，既方便螺纹加工时的退刀，也能避免螺纹末端和轴肩根部的应力叠加，在承受交变载荷的工况下能有效提升零件的疲劳寿命。
