气动闸刀式裁切执行机构三维设计

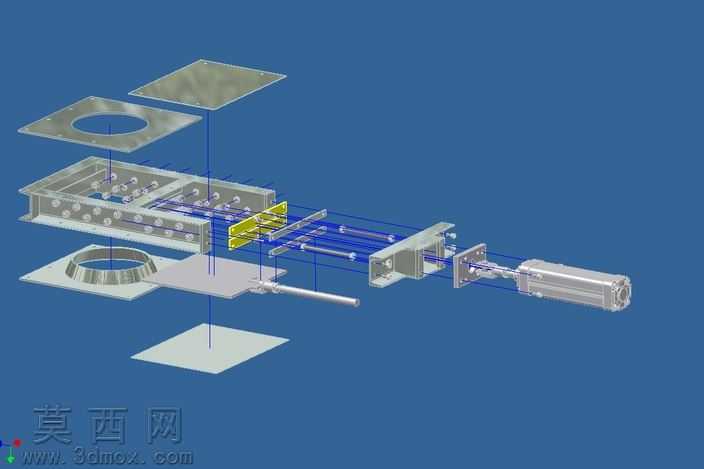

本作品为气动驱动的闸刀式裁切执行机构三维设计，建模阶段采用自顶向下的装配设计思路，先完成整体动作行程的参数化定义，确定气动元件的输出行程、裁切工位的定位基准、上下模座的配合公差后，再逐一拆分各个零部件进行独立建模。建模过程中对所有配合面添加了几何约束，保证导柱导套的同轴度、裁切刃口的平行度、气缸安装面与动作方向的垂直度都符合实际装配要求，避免后续装配出现干涉问题。渲染阶段针对不同零部件匹配了对应材质属性：机架类结构件赋予磨砂碳钢材质，调整金属粗糙度与反射参数还原金属加工后的哑光质感；导柱、活塞杆等运动件赋予抛光镀铬材质，添加轻微的环境反射效果体现表面精加工的光洁度；裁切工位的定位板材赋予铝合金阳极氧化材质，区分不同功能部件的视觉层次；气动缸体部分赋予工业铸铝与密封橡胶的组合材质，还原气动元件的真实外观。结构设计上，该机构采用双导柱平行导向结构，保证闸刀动作过程中无偏摆，裁切受力均匀；气缸输出端通过连接法兰与动刀座刚性连接，动刀座与导柱之间配置直线滑动轴承，降低动作摩擦阻力；上下模座设置了定位销孔与可调式挡料结构，可适配不同规格的待裁切物料定位需求；底座部分设计了落料开口与安装固定孔位，方便集成到整套自动化生产线中。设计过程中充分考虑了机构的维护性，所有紧固件均采用标准件规格，易损的裁切刃口设计为可快拆结构，无需拆解整体机构即可完成刃口更换；气动管路的走线空间做了预留，避免动作过程中管路与运动部件发生剐蹭；整体结构紧凑，动作行程短，响应速度快，可满足高速自动化产线的裁切工序需求，建模时对所有运动部件做了行程干涉检查，模拟气缸伸出、缩回的全行程动作，验证各零部件在极限位置无碰撞、无卡滞，保证设计结构可直接用于实际加工生产参考。
