带关节轴承的轴对齐连杆三维设计

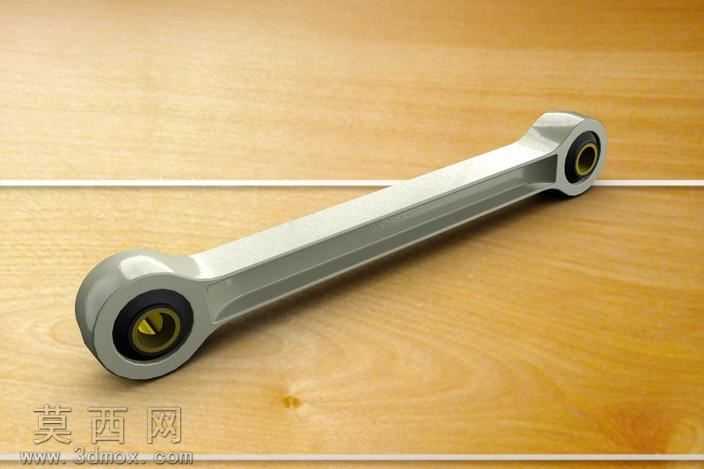

本模型为用于轴对齐工况的拉杆连杆零件，整体采用三维参数化建模方式完成，建模过程中首先绘制杆身的纵向中心基准线，以两端轴承安装孔的中心距作为核心尺寸约束，确定整体长度参数。杆身部分采用变截面工字结构设计，在保证整体结构强度与抗扭抗弯性能的同时，尽可能削减非受力区域的材料厚度，实现零件轻量化设计，建模时通过多段引导线放样生成杆身主体，对棱边位置做统一的圆角过渡处理，避免应力集中问题。两端的环型结构为关节轴承安装位，建模时严格匹配标准杆端关节轴承的安装尺寸，预留轴承外圈的压装配合公差，环体内壁设计有定位卡槽结构，用于固定轴承外圈防止工作过程中出现窜动。两端内嵌的关节轴承采用分层建模方式，分别构建外圈、内圈、自润滑衬层三个结构部分，还原真实轴承的转动配合关系，内圈的内孔为安装连接孔，可与对应轴件完成铰接装配。材质渲染阶段，杆身主体采用哑光银灰色金属材质，模拟锻造合金钢经表面喷砂处理后的质感，调整材质的粗糙度与金属度参数，还原金属零件表面细微的漫反射效果；关节轴承外圈做发黑处理的深灰金属质感，内圈采用抛光亮面金属材质，与杆身形成明确的材质区分，衬层部分采用暗黄色复合自润滑材料质感，还原实物的材质层次。模型整体结构对称，两端铰接结构可实现小角度的多方向偏转，能够补偿装配过程中的同轴度误差，实现两连接轴之间的柔性传动与轴对齐功能，可应用于各类需要柔性连接、距离补偿的机械传动场景中，建模过程中所有尺寸均参考通用机械传动连杆的设计规范，各部分壁厚、圆角参数均符合机械加工的工艺要求，可直接用于装配验证、工程出图或3D打印样件制作。
