工业平台配套斜梯防护结构三维设计

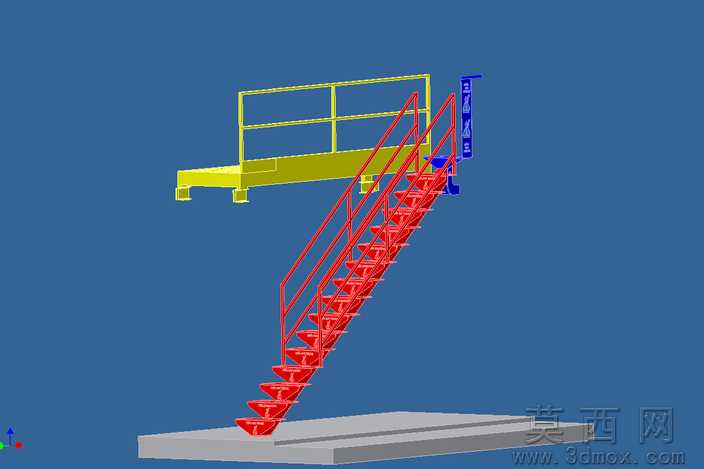

本作品为工业作业平台配套的斜向登乘梯具结构三维建模成果，建模过程中严格遵循工业梯具的安全设计规范，先通过基准平面定位确定梯段的倾斜角度、整体跨度与上下连接端的对接位置，确保梯段坡度符合人员登高作业的舒适区间与安全要求。建模时采用参数化特征构建方式，先绘制梯梁的纵向轮廓草图，通过拉伸生成双侧主梯梁结构，再逐阶排布踏步构件，每一级踏步的深度、高度均保持统一公差，踏步表面预留防滑结构的安装位，还原工业梯具的实用属性。梯身双侧设置连续的防护栏杆，栏杆采用多横杆排布结构，下部设置挡脚边，上部设置扶手横杆，中间设置防护横杆，所有栏杆构件与梯梁的连接位置均做了加强结构设计，还原实际焊接或栓接的连接节点细节。模型上端对接的作业平台同样做了完整建模，平台边缘设置与梯段栏杆连贯的防护围栏，平台底部设置支撑脚结构，可与下方基础面完成对接固定；梯段下端落地位置设置平整的落脚基础平台，确保人员上下梯时的落脚稳定性。材质渲染阶段，梯身踏步与扶手采用醒目的工业安全红色涂装，上端作业平台采用明黄色安全警示涂装，底部基础平台采用灰色水泥质感材质，不同构件的材质区分清晰，既符合工业现场的安全色使用规范，也能让模型各部分结构一目了然。模型还还原了梯段侧边的附属安装构件，可用于与周边设备或建筑结构做侧向固定，提升整体结构的抗晃能力，整体结构无冗余构件，所有部件均服务于登高作业的安全防护与通行功能，可直接用于工业场景的布局规划、安全设施方案展示或梯具生产的结构参考。
