节段叶片式垂直轴风力涡轮结构设计

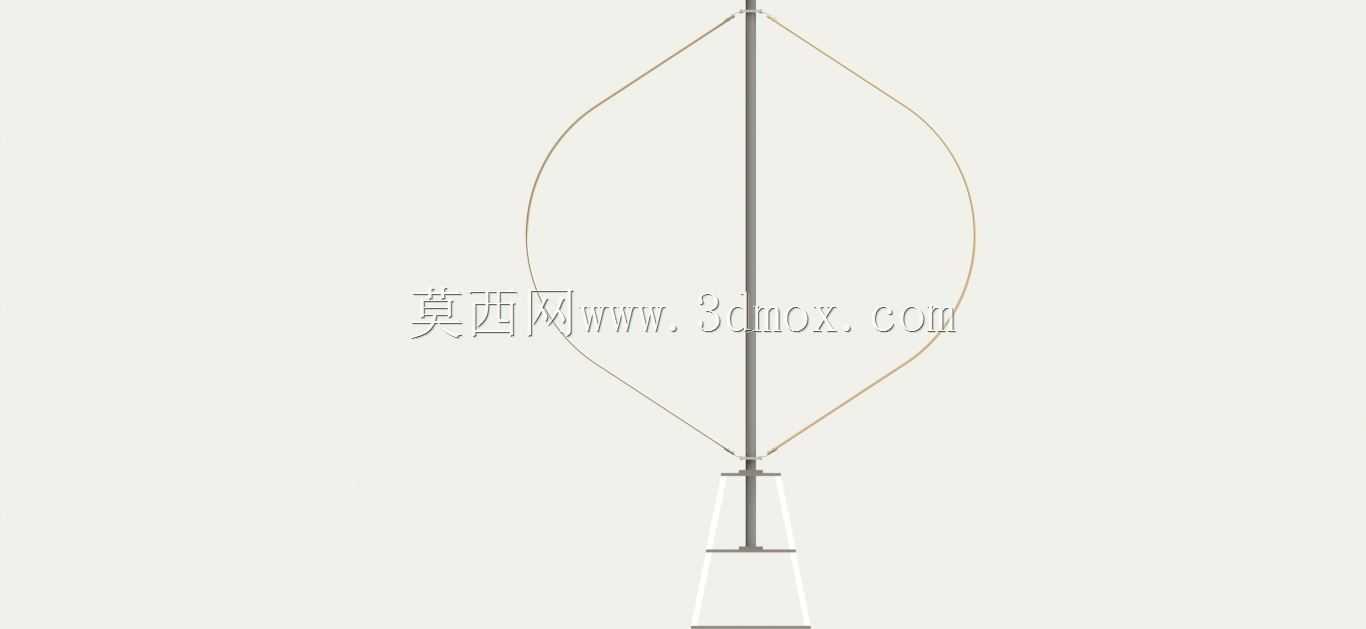

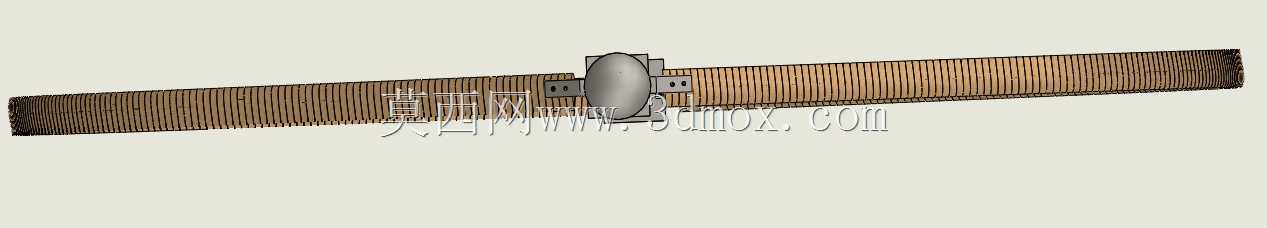

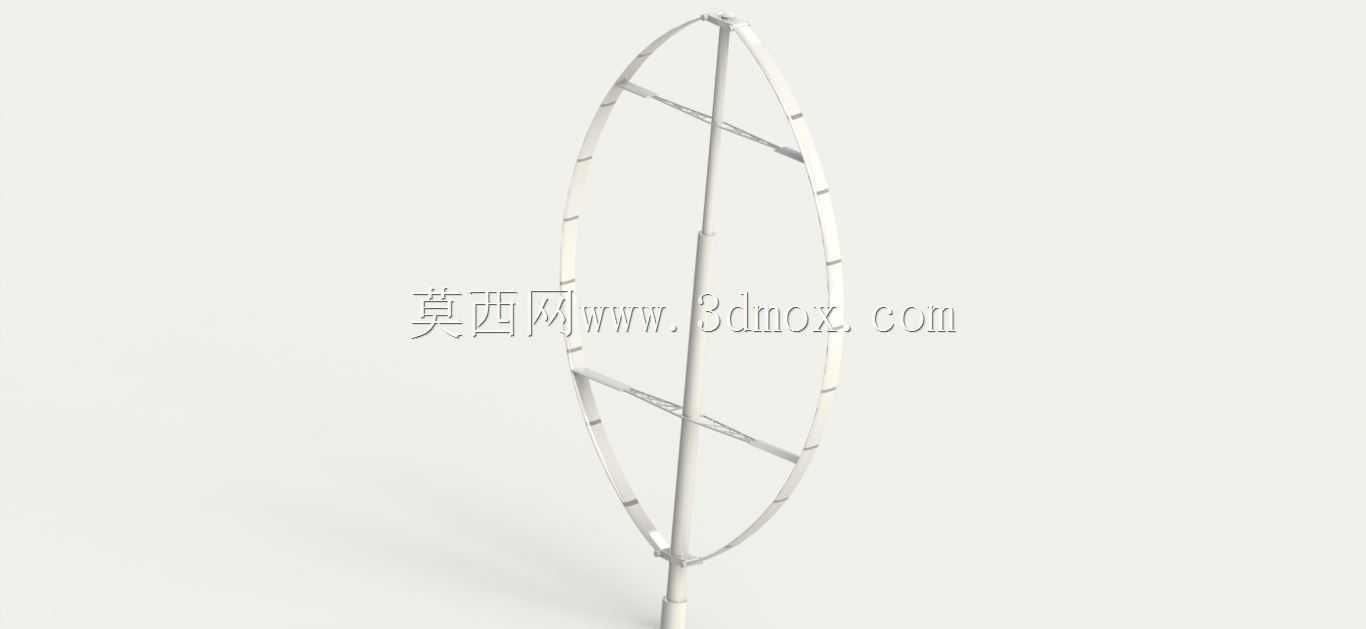

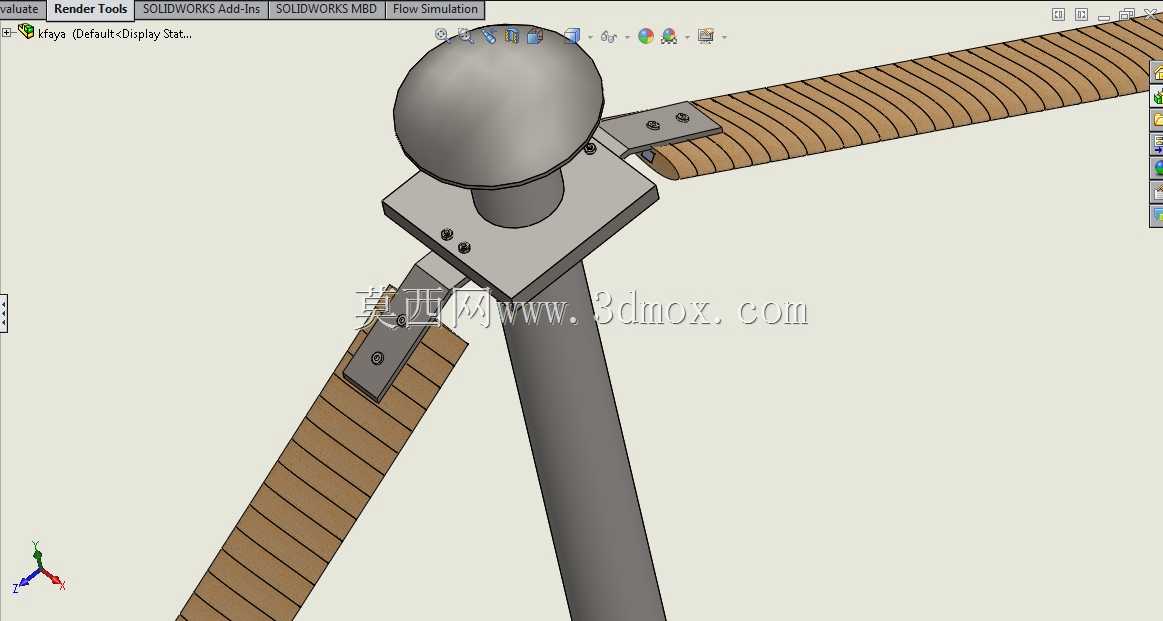

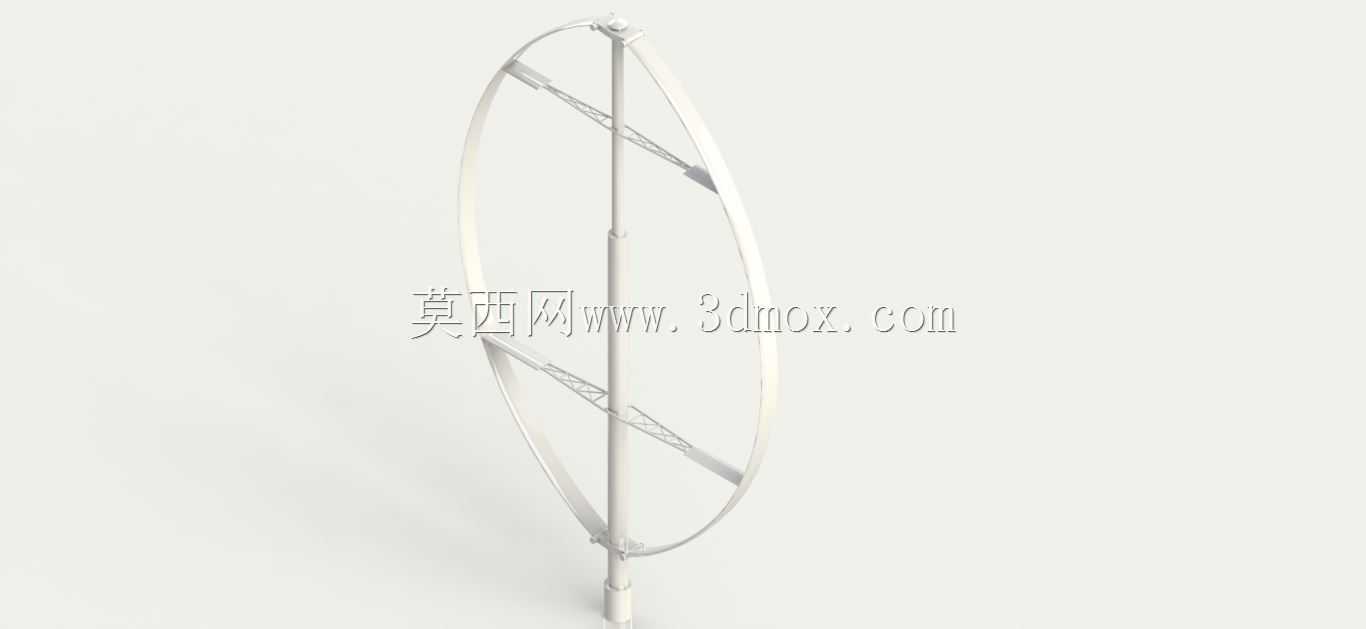

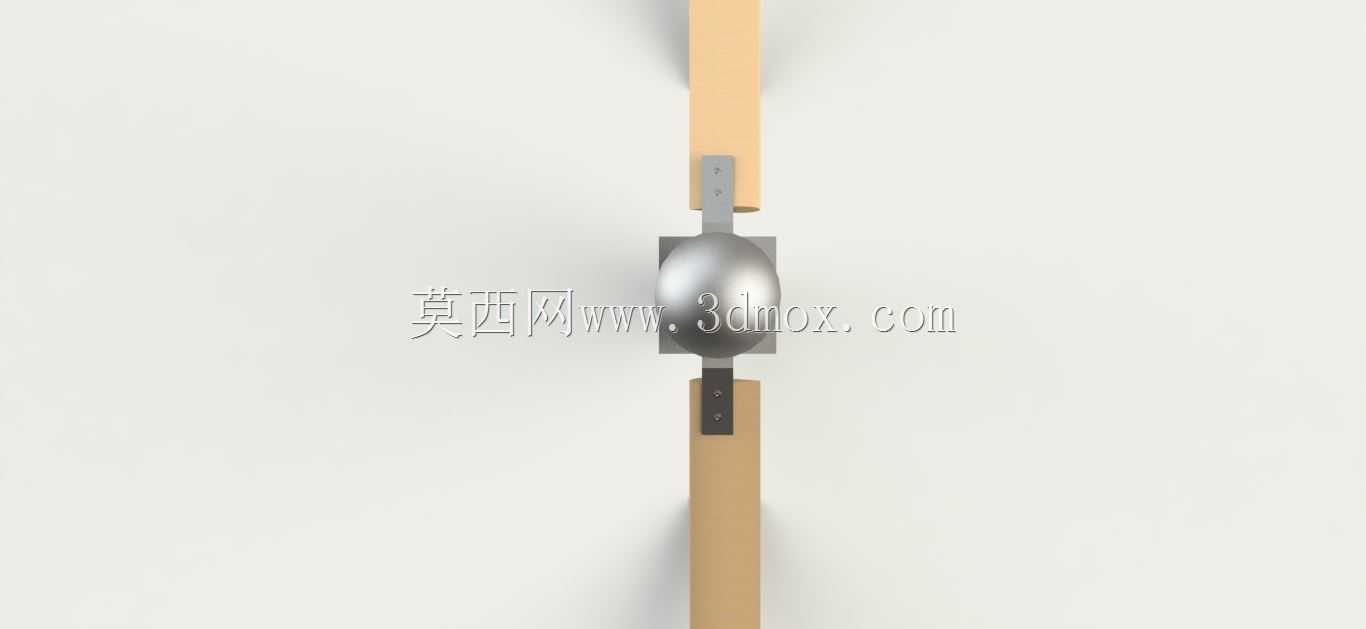

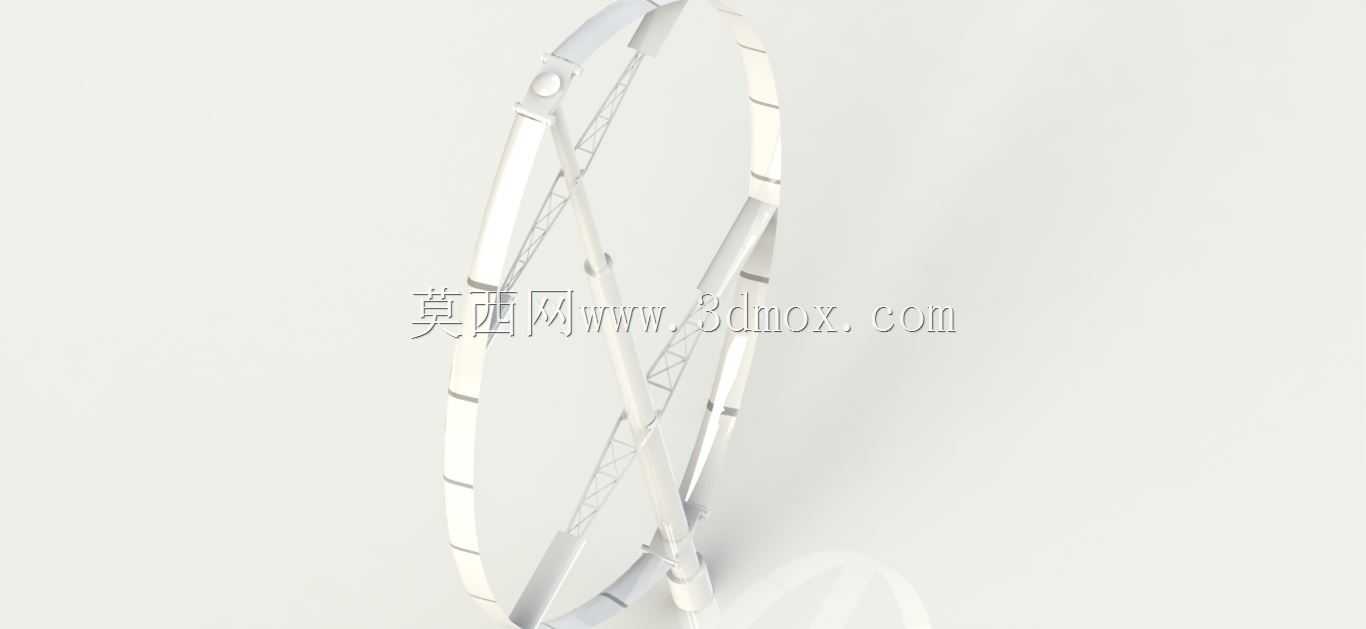

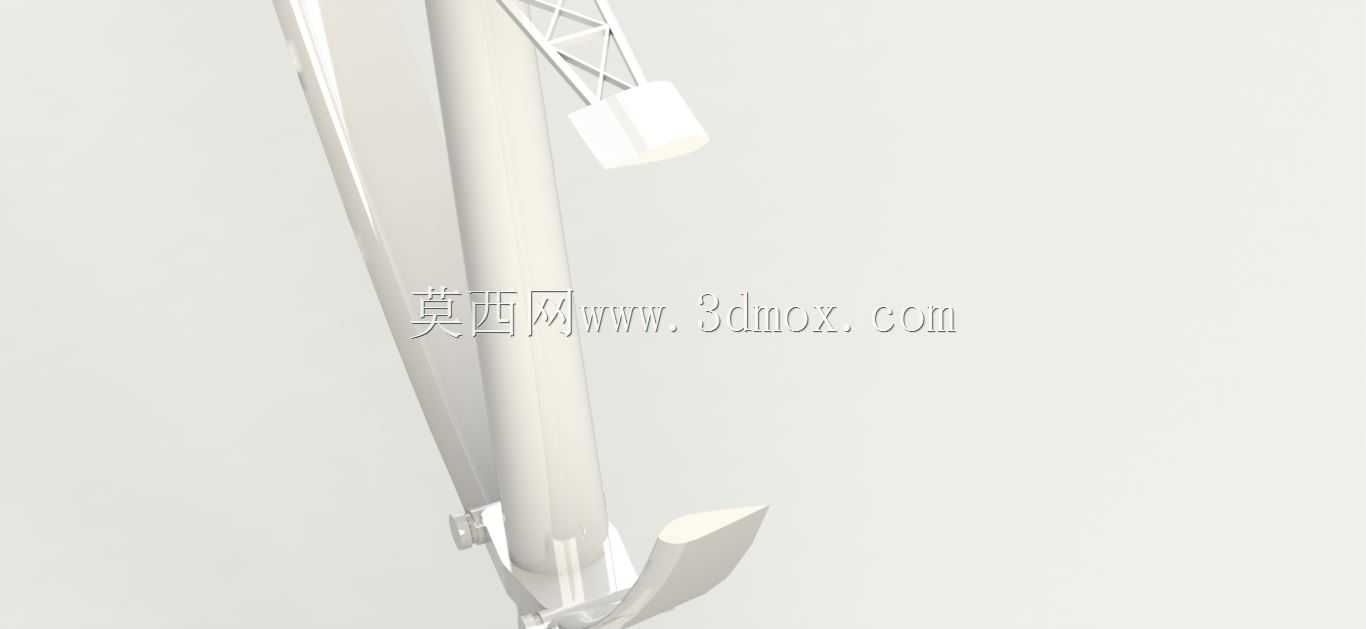

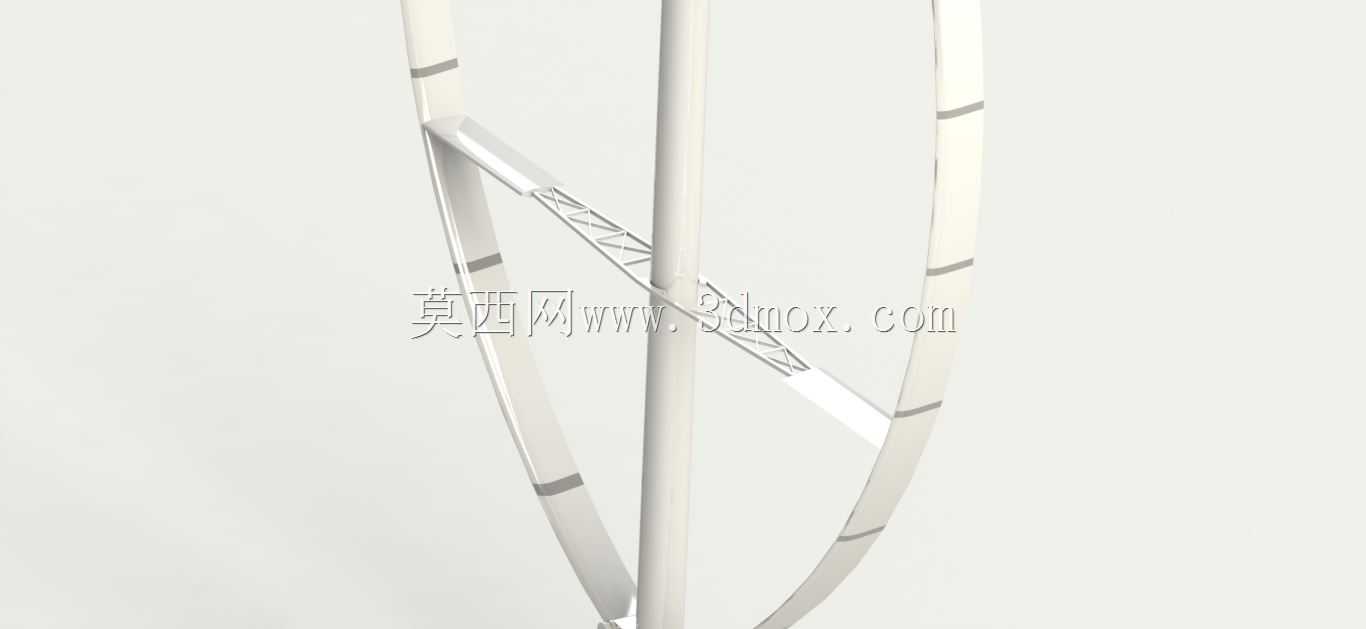

　　在分布式离网供电、偏远区域微电网搭建、城市建筑立面风能回收、通信基站备用供电等场景中，垂直轴风力涡轮的适配性远高于传统水平轴机型，这类设备不需要对风机构，紊流风况下的启动表现更稳定，运维时无需登高调整机舱角度，对安装空间的朝向要求更低。本次设计的风力涡轮采用节段式叶片结构，打破了传统整段叶片一体成型的设计思路，叶片沿展向拆分为多个独立节段，每个节段可单独调整安装角，也可单独更换受损段，大幅降低了后期运维的备件成本与拆装难度，尤其适合风沙大、极端天气频发的野外部署场景。从功能特性来看，该涡轮的核心发电单元居中布置，上下两端通过支撑臂连接叶片节段，中心回转体采用流线型椭球造型，可降低气流经过中心区域的涡流损耗，

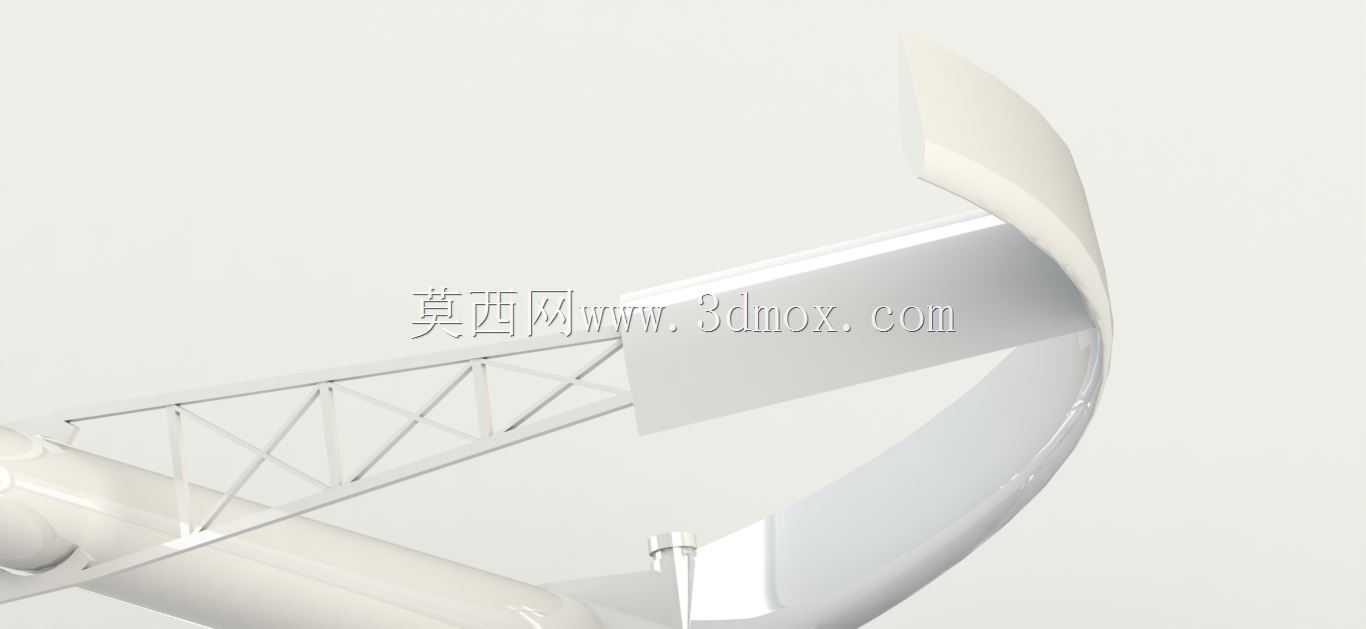

　　减少气动噪声的同时提升来流的利用率。叶片节段采用对称翼型截面，在不同风向角下都能产生稳定的启动力矩，实测在3m/s的低风速下即可完成自启动，适配多数内陆非强风区的风能资源条件。设计过程中优先考虑了安装边界的适配性，整体回转直径控制在1.2m范围内，整机高度不含安装底座为2.1m，可直接固定在直径100-150mm的标准立杆上，安装法兰的孔位匹配市面常见的通信杆、路灯杆预留接口，不需要额外定制转接支架，大幅降低现场施工的改造成本。结构受力层面，节段式叶片的载荷传递路径更短，每个叶片节段通过独立的金属夹片与支撑臂连接，夹片上设置了两排定位孔，可根据部署区域的年平均风速调整叶片节段的安装倾角，

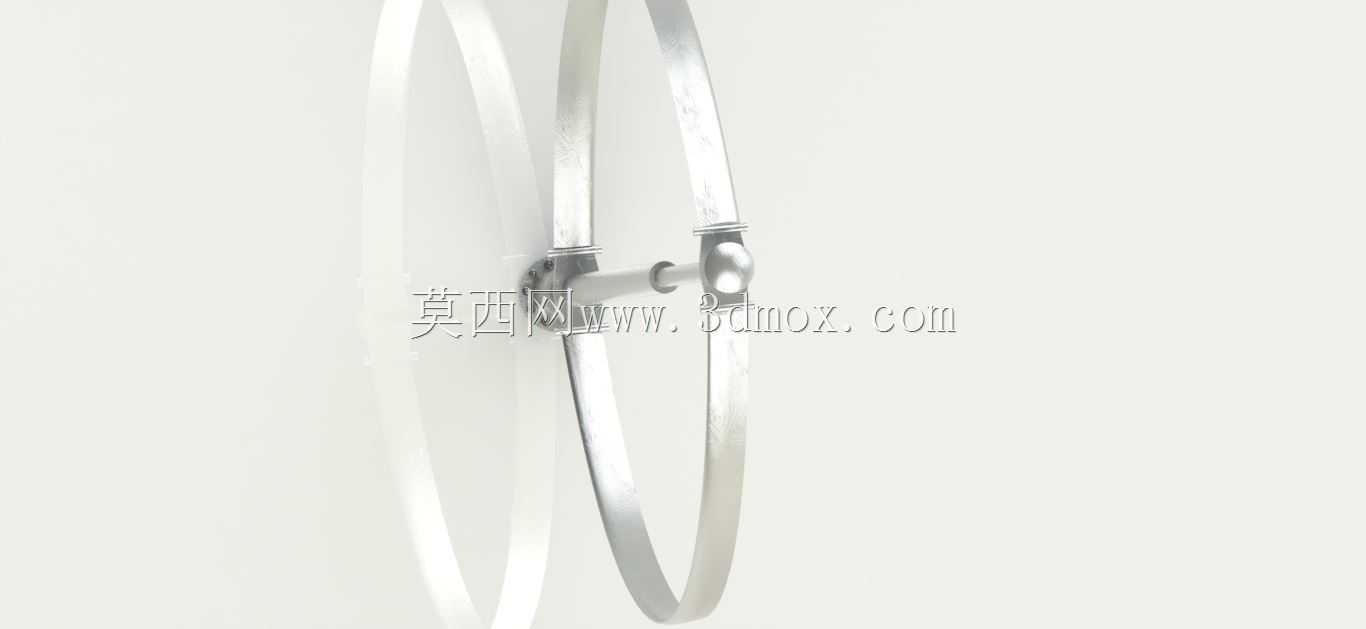

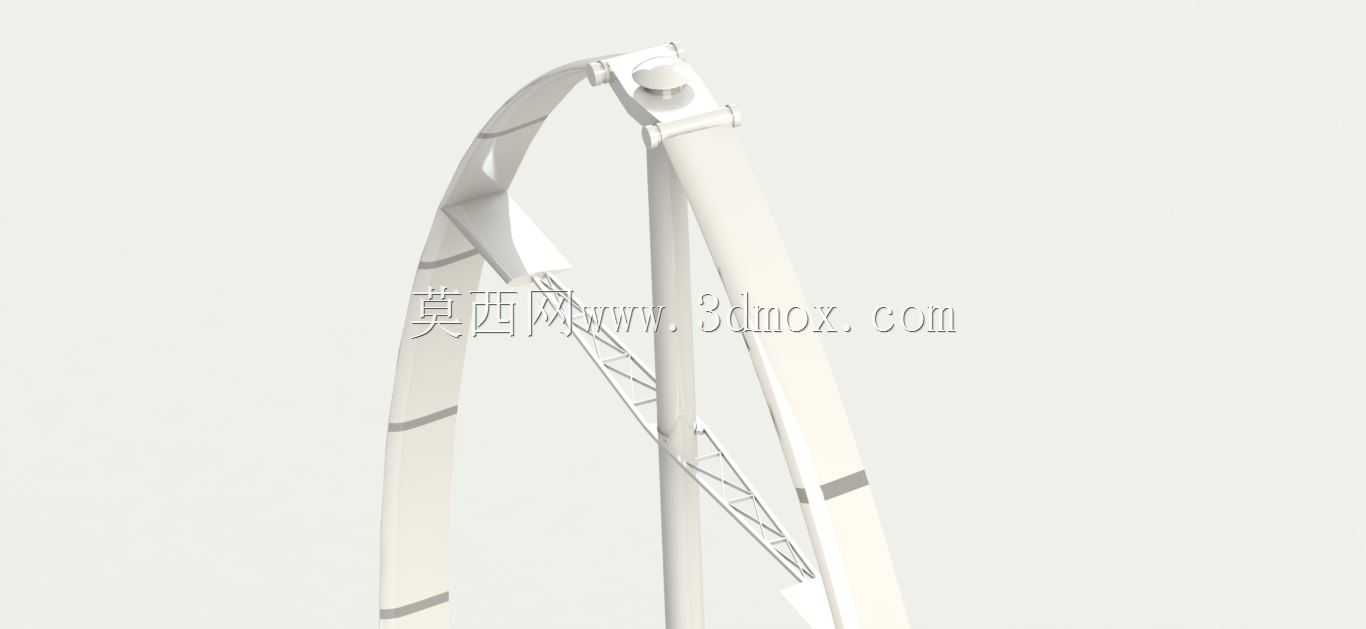

　　在高风速区域适当减小攻角可降低叶片承受的气动载荷，避免强风下结构过载，在低风速区域适当增大攻角可提升启动力矩，提升低风速段的发电效率。中心回转体内部预留了发电机、整流模块的安装空间，回转支撑采用标准深沟球轴承搭配推力轴承的组合结构，可同时承受径向风载与整机自重带来的轴向载荷，轴承端盖设置了迷宫式密封结构，可阻挡沙尘、雨水进入轴承腔，延长转动部件的维护周期。叶片节段的连接夹片采用折弯成型的金属件，表面做镀锌钝化处理，夹片与叶片接触的位置设置了橡胶缓冲垫，避免长期振动下叶片与金属夹片之间出现磨损松动，支撑臂采用矩形截面型材，抗弯截面模量经过核算，可承受12级强风下的极限载荷，支撑臂与中心回转体的连接采用螺栓加定位销的组合方式，既保证连接强度，也方便现场拆装调整。在实际应用中，这类节段叶片的风力涡轮可直接搭配光伏板组成风光互补供电系统，给道路监控、景观照明、偏远山区的户用负载供电，也可多台阵列布置在工业园区的厂房屋顶，回收建筑周边的紊流风能，抵消部分厂区的办公用电消耗。设计时还考虑了运输便利性，所有部件拆解后单块最大长度不超过1.2m，可通过普通快递物流运输，不需要专门的大件货运，现场组装只需要常规的扳手工具即可完成，不需要专业吊装设备，单人即可完成2-3m高度的安装作业。气动布局上，中心椭球体的曲率经过多轮迭代优化，气流经过中心区域时不会产生明显的流动分离，叶片在回转过程中经过背风区时的阻力更小，

　　整机的风能利用系数比同尺寸的直板叶片垂直轴涡轮高出15%左右，在年平均风速5m/s的区域，单台机组年发电量可达到1200kWh以上，可满足普通家庭的基础照明、小型家电的用电需求。结构件的选材全部采用常规工业材料，没有特殊定制的非标材料，叶片节段可采用挤塑成型的工艺批量生产，金属结构件可通过激光切割、折弯、焊接的常规工艺加工，整体制造成本比同功率的传统水平轴风机低30%左右，适合批量推广应用。安装时需要注意，整机的安装高度需要高出周边障碍物至少1.5m，避免障碍物产生的尾流影响叶片的进气效率，底座的固定螺栓需要采用防松螺母，搭配弹簧垫圈，避免长期振动下螺栓松动，叶片节段的安装角调整完成后需要拧紧夹片螺栓，并用记号笔做标记，方便后期运维时检查是否出现移位。
