小型水平轴风力发电涡轮机组结构

　　在分布式离网供电场景里，这类小型水平轴风力涡轮的适配性远高于大型风电机组，不管是牧区散户的家庭供电、海岛观测站的备用电源、还是山区通讯基站的持续供能，都能看到同结构设备的应用。不同于大型并网风电机组需要配套复杂的输变电、变桨控制设备，这类小型涡轮的设计逻辑始终围绕低风速启动、安装维护便捷两个核心点展开，不需要重型吊装设备，两到三名运维人员借助常规登高工具就能完成整机装配与后期检修。

　　从结构组成来看，整套涡轮分为三个核心功能段：顶部的风轮捕能段、中部的塔筒支撑段、底部的安装固定段。风轮部分采用三叶片布局，这一设计并非随意选择，三叶片在转动过程中的动平衡性能更优，运行时的振动幅度远小于单叶片、双叶片结构，对塔筒的疲劳载荷冲击更小，能有效延长支撑结构的使用寿命；叶片采用翼型截面设计，从叶根到叶尖的弦长逐步收窄，扭转角也随半径变化做了连续过渡，保证不同半径位置的叶片截面都能在额定风速下保持合适的攻角，既避免低风速下无法启动的问题，也能减少高风速下的气流分离损失，提升风能捕获效率。叶片与轮毂的连接位置做了嵌入式的安装定位结构，不需要额外的复杂转接件，装配时直接对准定位槽锁紧即可，能大幅降低现场安装的对位难度。

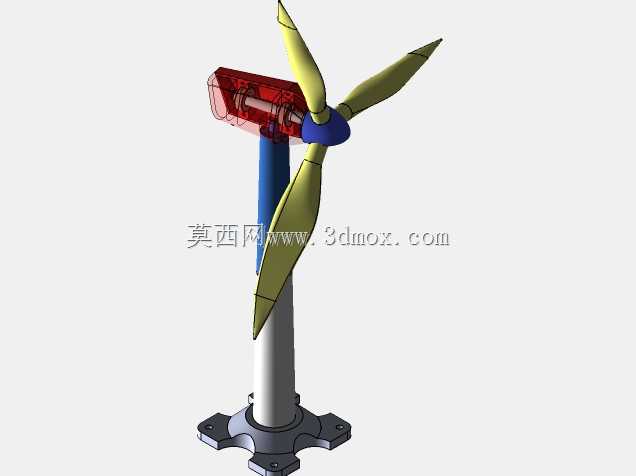

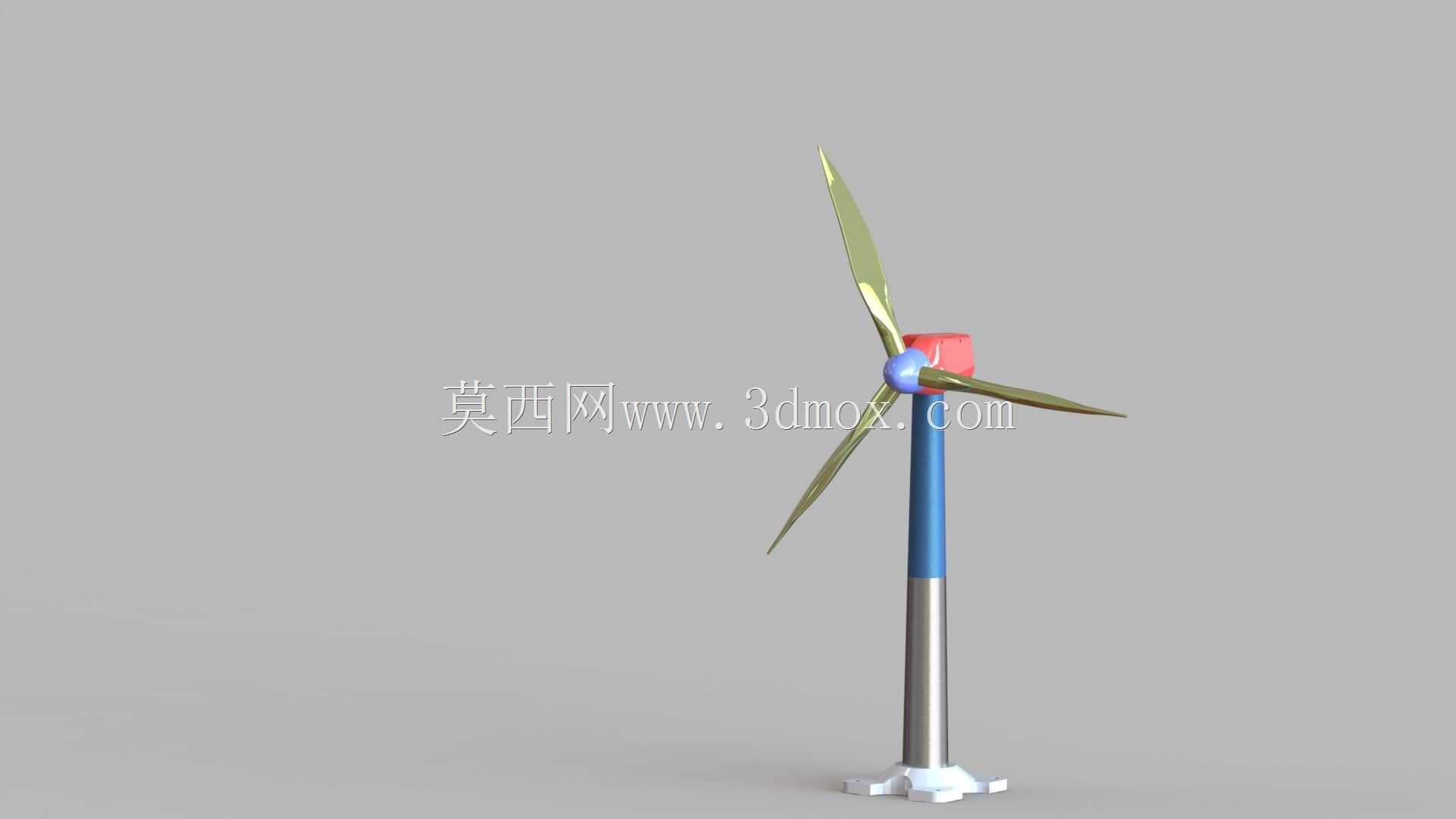

　　轮毂后侧的机舱部分集成了传动与发电核心组件，模型里做了分色处理的红色段就是机舱防护壳体，内部容纳发电机、整流模块、偏航从动结构；蓝色的导流罩覆盖在轮毂与机舱的连接位置，能减少转动部位的空气阻力，同时避免雨水、沙尘直接侵入连接轴承，降低转动副的磨损失效率。塔筒部分采用分段式结构，下段为金属材质的支撑柱，表面做了防腐镀层处理，适配户外高湿、高盐雾的使用环境，上段做了色彩区分的部分其实是绝缘防护段，用来隔绝雷暴天气下的电流传导，避免雷击损坏机舱内的发电与电控组件，这一设计在沿海、高原多雷区域的小型风电设备中十分常见。塔筒底部的安装法兰做了加宽处理，配套的地脚螺栓孔位均匀分布，安装时可以直接固定在预制混凝土基础上，也能根据使用场景搭配三脚架式的地面支架，不需要做大规模的场地硬化，适配山地、滩涂等复杂地形的安装需求。

　　从安装边界来看，这类小型涡轮的整体高度控制在低空范围，叶尖转动的扫掠直径不会对周边低空线路、植被造成干涉，安装时只需要保证周边1.5倍扫掠半径范围内无高大遮挡物，就能保证风轮的来流均匀度，避免紊流带来的额外振动载荷。在实际功能实现上，风轮捕获的风能通过轮毂传递到机舱内的主轴，直接驱动低速发电机运转，省去了大型风电机组的齿轮增速结构，既降低了传动链的故障点，也减少了运行过程中的机械噪音，更适合靠近人居场景的分布式供电使用。设计过程中，各部件的连接位置都预留了标准的安装公差，叶片与轮毂的配合面、塔筒段之间的对接法兰、塔筒与基础的连接面都遵循通用的小型风电设备安装规范，不管是替换损坏的备件，还是根据使用需求调整叶片长度、塔筒高度，都能快速完成适配修改，不需要对整体结构做颠覆性调整。

　　在三维建模过程中，这类结构的处理需要重点关注转动部件的间隙匹配：叶片转动时叶尖与塔筒的安全距离要预留足够余量，避免极端大风下叶片产生形变剐蹭塔筒；偏航结构的转动轴线要与塔筒中心轴线完全重合，保证对风过程中整机的重心不会出现偏移，降低支撑结构的偏心载荷。另外，叶片的曲面建模要保证翼型数据的连续过渡，不能出现局部的曲面折角，否则不仅会影响实际的风能捕获效率，还会在转动过程中产生额外的气动噪音，影响设备的运行体验。
