低风速适配英维洛型风能捕获装置结构

　　在分布式风能开发场景中，不少区域常年平均风速处于较低区间，传统水平轴风机启动风速高、对风况要求严苛，难以适配这类场景的发电需求，英维洛型风机的结构设计正是瞄准这类低风速应用痛点展开。从实际用途来看，该装置可部署在城郊低矮建筑顶部、乡村开阔零散地块、山区近地面风场区域，填补传统风机无法覆盖的低风速风能利用空白，为离网供电场景、小型分布式并网场景提供稳定的风能转换载体。

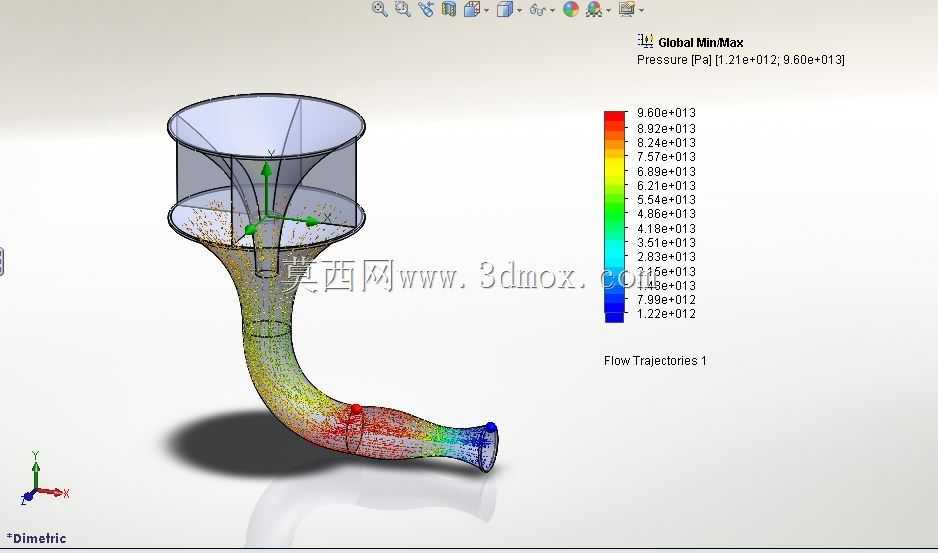

　　从功能特性层面看，该结构通过特殊的渐扩-渐缩流道设计，能够对进入装置的来流进行主动整流加速，即便入口处风速仅为2英里每小时，流道内部也能形成足够驱动叶轮转动的有效风速，大幅降低装置的启动风速阈值。不同于传统外露式叶轮结构，该装置的风能捕获组件全部集成在封闭流道内部，运行过程中不会产生外露叶片的气动噪音，也避免了飞鸟撞击、叶片外露带来的安全隐患，更适合临近人居场景的部署需求。流道内壁的型线经过多轮流体仿真迭代，图中展示的压力云图与流动迹线，正是仿真验证阶段的结果呈现，通过对流道不同截面的压力梯度控制，减少气流在流道弯折处的涡流损耗，让气流能够平顺地推动内置叶轮转动，将风能的动能尽可能多地转化为叶轮旋转的机械能。

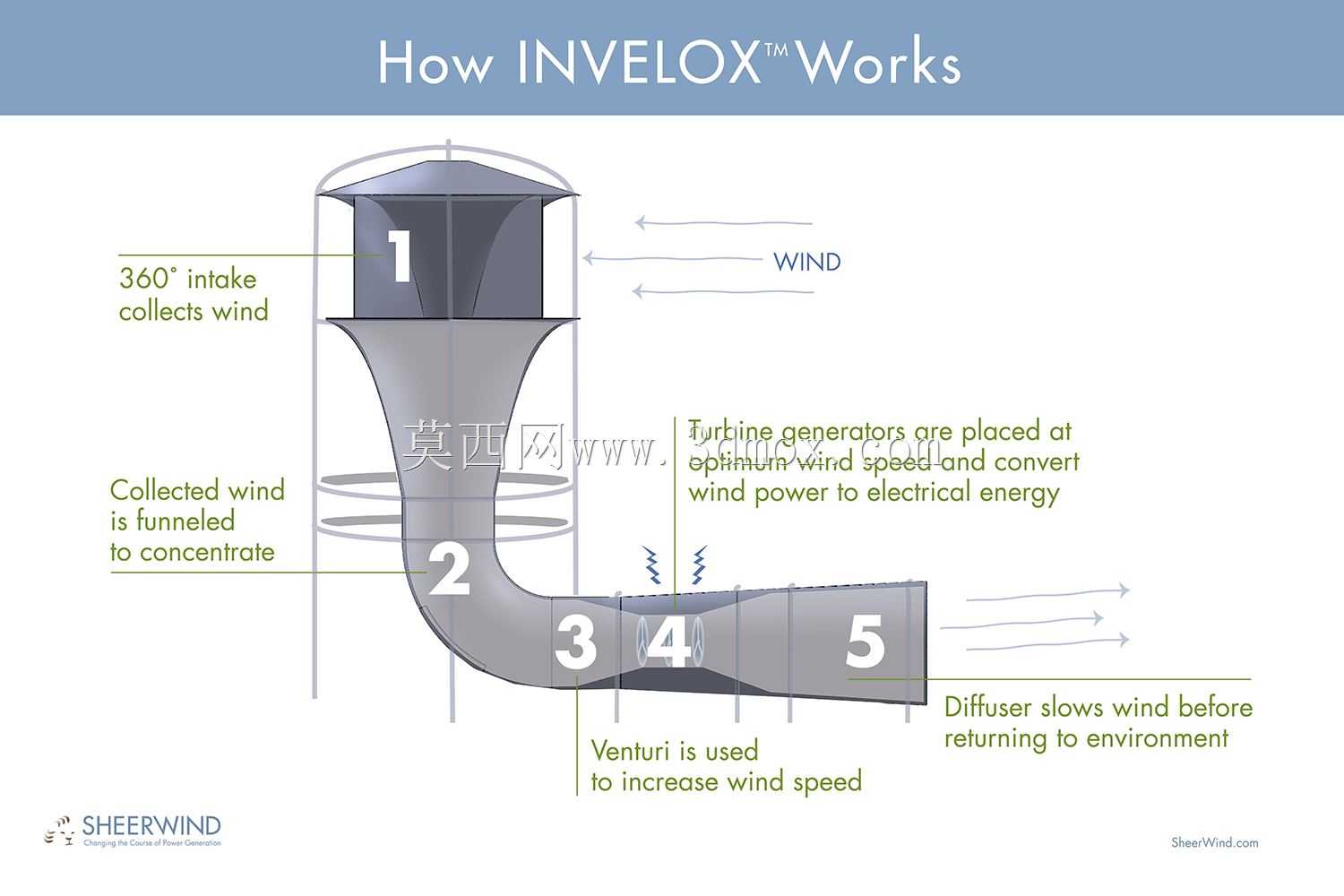

　　设计思路上，该结构没有沿用传统风机的叶片外露式布局，而是采用文丘里效应与导流结构结合的方案，上部的集流口采用大直径敞口设计，尽可能扩大迎风面的来流捕获范围，集流段的内壁设置有导流筋结构，能够打乱来流的紊流成分，让进入流道的气流更加规整。流道的弯折段采用大曲率过渡型线，避免直角弯折带来的气流分离问题，弯折段的截面变化经过严格计算，保证气流在加速过程中不会因为截面突变产生局部压损。尾部的喷口段采用渐缩设计，让流出叶轮的气流能够快速排出，避免尾流在流道出口处形成壅塞，影响上游气流的流动效率。内置的叶轮采用适配内流道的轴流结构，叶片的翼型针对低风速工况做了专门优化，在低雷诺数气流环境下依然能保持较高的升阻比，不会因为风速过低出现叶片失速问题。

　　从安装边界与外形尺寸来看，该装置整体为立式布局，上部集流口的直径为整个装置的最大外径，安装时需要预留出集流口周边至少1.5倍直径的无遮挡空间，避免周边障碍物对来流造成遮挡，影响进风效率。装置的总高度从安装底座到集流口顶部的尺寸，可根据实际部署场景的风切变指数调整，在近地面障碍物较多的区域，可适当增加底座支架的高度，让集流口处于障碍物上方的稳定风层中。流道的弯折段朝向可根据当地常年主导风向调整，不过由于上部集流口为360度敞口设计，无需像传统风机一样加装对风转向机构，安装时仅需保证底座水平，流道整体垂直度偏差不超过千分之五，即可保证内部气流的流动状态符合设计预期。安装底座采用法兰连接结构，法兰上的螺栓孔位均布设计，适配常规的水泥基础、钢结构支架安装场景，安装时需保证法兰结合面的密封性能，避免雨水从底座连接处渗入流道内部，对内置的发电组件造成侵蚀。

　　在实际工程应用中，该结构的流道可采用玻璃钢材质滚塑成型，内壁光滑度能够满足流体流动的减阻需求，同时整体重量较轻，降低安装时的吊装难度与支架的承重要求。内置的发电组件与叶轮集成在流道中部的平直段，日常维护时仅需拆开流道中部的检修法兰，即可完成叶轮、发电模块的检修更换，无需对整个流道结构进行拆解，降低后期运维的工作量。针对不同区域的风资源特征，还可通过调整尾部喷口的收缩比、更换不同翼型的叶轮，适配不同的年平均风速区间，让装置始终处于最优的风能转换效率区间。
